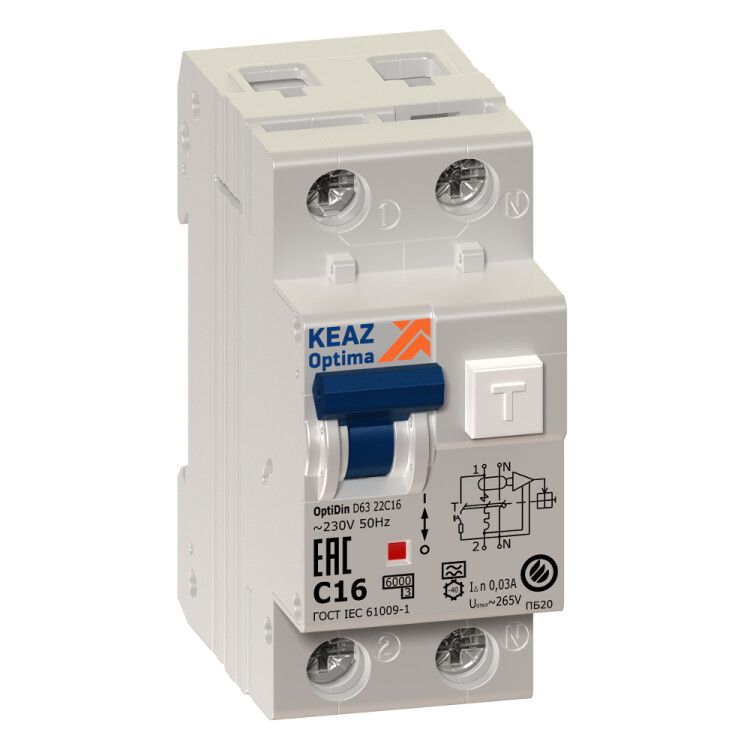

Выключатель автоматический дифференциального тока АВДТ с защитой от сверхтоков 2П 16А 10мА A OptiDin D63-21C16-A-УХЛ4 - 103500 КЭАЗ

Автоматический выключатель дифференциального тока OptiDin D63-21C16-A-УХЛ4 сочетает защиту от утечек тока и перегрузок в одном корпусе. Подходит для установки на DIN-рейку в распределительных щитах жилых, общественных и промышленных объектах. Бренд КЭАЗ обеспечивает надежность, соответствующую требованиям ГОСТ и климатическому исполнению УХЛ4.

Назначение и область применения

OptiDin D63-21C16-A-УХЛ4 защищает людей от поражения электрическим током при утечках до 10 мА и предотвращает повреждение проводки от перегрузок и коротких замыканий. Применяется в сетях переменного тока 230 В, частотой 50 Гц. Особенно актуален там, где используются устройства с выпрямителем — например, компьютеры, ИБП, светодиодные светильники, бытовая техника с электронными платами. Подходит для квартир, офисов, мастерских, производственных участков.

Технические характеристики

• Номинальный ток: 16 А — максимальный постоянный ток, который выключатель может коммутировать без перегрева;
• Количество полюсов: 2P — защищает фазу и ноль одновременно;
• Ток утечки: 10 мА — чувствительность к опасным утечкам, достаточная для защиты человека;
• Тип тока утечки: A — реагирует на переменный и пульсирующий постоянный ток утечки (например, от современной техники);
• Номинальная отключающая способность: 6 кА — способен безопасно отключить цепь при крупном КЗ;
• Характеристика срабатывания: C — подходит для нагрузок с умеренным пусковым током (освещение, насосы, малые двигатели);
• Номинальное напряжение: 230 В — рассчитан на однофазную сеть 220–240 В;
• Климатическое исполнение: УХЛ4 — работает при температуре от –40 °C до +55 °C, подходит для неотапливаемых помещений и улицы (при правильной герметизации щита);
• Степень защиты: IP20 — защищен от прикосновения пальцев, но не от воды и пыли; требует установки внутри закрытого щита;
• Ширина: 2 модуля (36 мм) — занимает минимум места на DIN-рейке;
• Глубина монтажа: 5,5 мм — минимальная глубина, необходимая для свободного ввода кабелей;
• Максимальное сечение кабеля: 25 мм² — позволяет подключать мощные линии;
• Класс токоограничения: 3 — высокий уровень быстродействия при КЗ, снижает тепловое воздействие на провода;
• Частота: 50 Гц — только для сетей переменного тока в России и странах СНГ;
• Напряжение изоляции: 230 В — гарантирует безопасную работу при нормальных условиях;
• Импульсное напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения (молнии, коммутационные броски).

Совместимость и монтаж

OptiDin D63-21C16-A-УХЛ4 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используйте кабель сечением до 25 мм². Обязательно соблюдайте полярность: входные контакты помечены L/N, выходные — T/L, T/N. Нейтральный проводник проходит через устройство полностью — нельзя его отключать перед аппаратом. Монтаж выполняется в щите с доступом к контактам, без давления на корпус. После установки проверьте работоспособность кнопкой «T» (тест). Устройство совместимо со всеми комплектующими серии OptiDin: дугогасительными камерами, дополнительными контактами, блокировками.

Безопасность и стандарты

OptiDin D63-21C16-A-УХЛ4 соответствует ГОСТ Р 51327.1-2010 и ТУ3422-046-05758109-2008. Соответствие этим нормам гарантирует точность срабатывания при утечке, долговечность и отказоустойчивость. Класс токоограничения 3 и номинальная отключающая способность 6 кА обеспечивают соответствие требованиям ПУЭ для жилых и общественных зданий. Устройство не предназначено для работы вне закрытого щита — IP20 исключает использование в сырых или запыленных местах без дополнительной защиты.

Преимущества

• Объединяет функции УЗО и автомата — экономит место в щите и упрощает схему;
• Тип A — единственная подходящая защита для современной техники с импульсными источниками питания;
• Климатическое исполнение УХЛ4 — надежная работа даже в холодных помещениях (гаражи, подвалы, лестничные клетки);
• Высокий класс токоограничения 3 — снижает риск возгорания при КЗ;
• Поддержка нейтрали — исключает ошибки при подключении, повышает безопасность;
• Комплексная сертификация — подтверждает соответствие российским и международным стандартам безопасности.

Ограничения применения

• Не применяется в трехфазных сетях — только для 230 В однофазных цепей;
• IP20 не допускает установку во влажных зонах (ванная, баня, уличные щиты) без дополнительной герметичной оболочки;
• Не рекомендуется для нагрузок с очень высоким пусковым током (большие электромоторы, компрессоры) — лучше использовать тип B или D;
• Не предназначен для подключения к сети постоянного тока — только переменный ток 50 Гц;
• Не имеет встроенного дистанционного управления — для удаленного контроля требуется внешнее оборудование.

Примеры использования

• Защита розеточных групп в квартире — особенно в кухне, ванной, детской комнате;
• Щитовая защита для домашнего сервера, медиацентр, зарядные станции EV;
• Освещение с LED-драйверами и контроллерами — где возможны пульсирующие утечки;
• Цепи питания станков с ЧПУ, принтеров, CNC-оборудования в цехах;
• Распределительные щиты в школах, больницах, административных зданиях — где важна повышенная безопасность.

Практические советы

• Перед установкой проверьте, что нулевой проводник не перебран — он обязательно должен проходить через устройство;
• При использовании в холодных помещениях (УХЛ4) следите, чтобы конденсат не попадал внутрь щита — используйте термостатические нагреватели или вентиляцию;
• Тестируйте устройство ежемесячно кнопкой «T» — это единственный способ удостовериться, что дифзащита работает;
• Если в щите много таких устройств, размещайте их с учетом удобства доступа к тестовой кнопке — не завешивайте другими элементами;
• Для систем с несколькими уровнями защиты (например, этажный и квартирный щит) выбирайте селективные модели — этот вариант неселективный, поэтому при КЗ/утечке отключится только он, а не весь этаж;
• При замене старого УЗО+автомата — OptiDin D63-21C16-A-УХЛ4 легко заменит два аппарата, освобождая один модуль.
