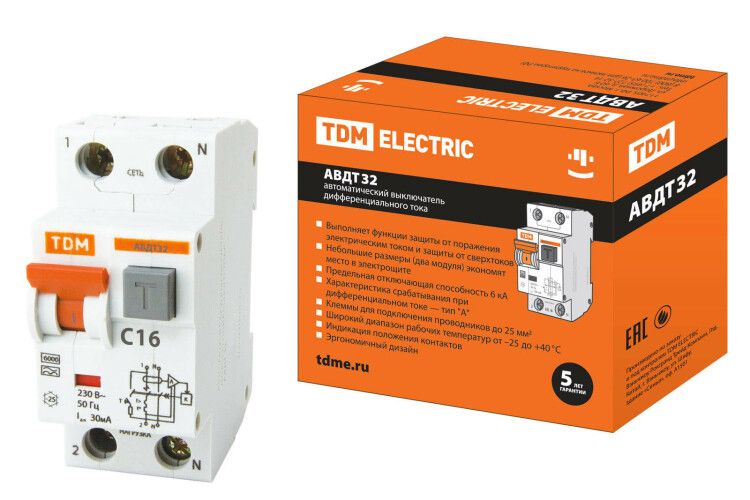

Выключатель автоматический дифференциального тока АВДТ 32 1п+N 16А C 30мА тип A | SQ0202-0030 TDM

Автоматический выключатель дифференциального тока АВДТ 32 1п+N 16А C 30мА тип A от TDM ELECTRIC сочетает в себе функции УЗО и автоматического выключателя в одном устройстве, обеспечивая защиту от поражения током и перегрузок в бытовых и промышленных сетях. Артикул sq0202-0030 предназначен для монтажа в распределительных щитках и подходит для ответственных цепей с высокими требованиями к безопасности.

Назначение и область применения

АВДТ 32 1п+N 16А C 30мА тип A используется для защиты людей от поражения электрическим током при утечке тока на землю, а также для отключения цепи при перегрузках и коротких замыканиях. Он применяется там, где требуется повышенная безопасность:

• розеточные группы в ванных комнатах и душевых;
• групповые линии питания наружных розеток;
• цепи освещения подвалов, гаражей и других сырых или доступных для контакта мест;
• любые участки сети, где есть риск возникновения дифференциальных токов.

Технические характеристики

• Номинальный ток: 16 А - допустимый постоянный ток нагрузки без срабатывания.
• Номинальное напряжение: 230 В переменного тока (AC).
• Номинальный ток утечки: 30 мА (0,03 А) - чувствительность к утечкам, достаточная для защиты жизни человека.
• Тип тока утечки: Type A - реагирует на переменный ток утечки и импульсный постоянный (например, от современной техники: инверторы, зарядные устройства).
• Количество полюсов: 2P+N - отключаются фаза и ноль одновременно.
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А.
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (освещение, бытовая техника).
• Класс токоограничения: 3 - минимальное время срабатывания при КЗ, снижает тепловое воздействие на проводку.
• Ширина: 2 модуля (36 мм) - компактное решение для щитка.
• Глубина установки: 72 мм - требует соответствующего места в корпусе щита.
• Рабочий диапазон температур: от -25C до +40C - подходит для холодных и жарких условий внутри помещения.
• Степень защиты IP20: защита от прикосновения к токоведущим частям и от крупных предметов, но не от воды и пыли - только для внутреннего монтажа.
• Сечение проводов: 1,5–35 мм2 - позволяет подключить медные провода любого распространённого сечения.
• Частота: 50 Гц - стандартная для России и стран СНГ.

Совместимость и монтаж

АВДТ 32 1п+N 16А C 30мА тип A устанавливается на DIN-рейку в распределительном щите. Благодаря двухмодульной ширине он занимает меньше места, чем отдельные УЗО и автомат. Подключение выполняется через верхние/нижние клеммы - вход и выход помечены. Ноль подключается к выводу N, фаза - к L. Оба полюса отключаются одновременно благодаря механизму двойного отключения. Устройство предназначено исключительно для скрытого монтажа в закрытых щитах. Для открытой установки или в условиях повышенной влажности требуется дополнительная защита.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов на устройства дифференциальной защиты. Применение типа A гарантирует работу с оборудованием, использующим импульсные преобразователи (например, LED-светильники, компьютеры, инверторы). Защита от ложного срабатывания предотвращает случайные отключения при кратковременных скачках тока. Категория перенапряжения 3 указывает на устойчивость к импульсным перенапряжениям в бытовых сетях.

Преимущества

• Объединяет функции УЗО и автомата - экономит место в щитке и снижает стоимость compared to покупки двух отдельных устройств.
• Двойное отключение фазы и ноля повышает надёжность - при утечке полностью разрывается цепь.
• Увеличенный диапазон сечения проводов (1,5–35 мм2) упрощает подбор и монтаж.
• Класс токоограничения 3 минимизирует термическое воздействие на проводку при КЗ.
• Корпус выполнен из самозатухающего пластика - снижает риск распространения пламени.

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли.
• Не рекомендуется для цепей с постоянными токами утечки выше 30 мА - будет постоянно отключаться.
• Не подходит для систем с глубоким заземлением или TN-C - требует системы TN-S или TT с отдельным PE-проводом.
• Не работает при отсутствии нулевого провода - обязательное наличие N-провода для корректной работы.
• Не рассчитан на экстремальные температуры ниже -25C или выше +40C - не использовать в необогреваемых наружных щитах.

Примеры использования

• Щиток в квартире: защита всех розеток в ванной комнате и на балконе.
• Гараж: питание света и розеток для инструментов - предотвращает удар током при работе с мокрыми руками.
• Подвал: освещение и розетки для насосов - защита от пробоя изоляции во влажной среде.
• Коттедж: группа розеток на улице - особенно актуально при использовании триммеров, болгарок и прочих инструментов.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - слишком толстый провод (более 35 мм2) не войдёт в клеммы.
• При подключении соблюдайте полярность: фаза - L, ноль - N. Перепутанные провода могут нарушить работу защиты.
• Проверяйте работоспособность кнопкой “Т” ежемесячно - тестирование не требует специнструментов.
• Не устанавливайте несколько таких устройств на одну линию - это вызовет селективность и ложные отключения.
• Для больших объектов лучше применять селективную схему: основной АВДТ 30 мА на вводе и более слабые (10 мА) на отдельных контурах.
• При замене старого УЗО+автомата - новый АВДТ 32 1п+N 16А C 30мА тип A легко заменит оба элемента, сохранив прежнюю схему подключения.
