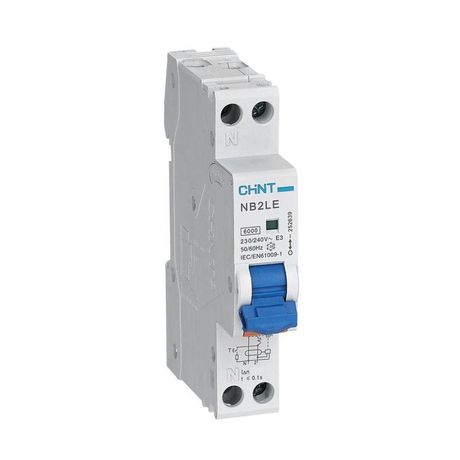

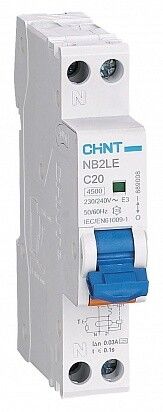

Выключатель автоматический дифференциального тока NB2LE 1P+N 16A 30mA 1мод., х-ка С, электронный тип A, 6kA (R) | 689007 CHINT

Автоматический выключатель дифференциального тока CHINT NB2LE с артикулом 689007 предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в однофазных сетях. Устройство сочетает функции защиты от перегрузки, короткого замыкания и дифференциального тока — всё в одном модульном корпусе шириной 1 модуль.

Назначение и область применения

Выключатель автоматический дифференциального тока CHINT NB2LE 689007 используется в бытовых, офисных и промышленных объектах для защиты однофазных цепей 230 В. Он защищает от:

• поражения электрическим током при косвенном прикосновении (утечка ≥30 мА);
• возгораний из-за изолирующих повреждений проводки;
• перегрузок и коротких замыканий благодаря характеристике срабатывания «C».

Подходит для установки в распределительных щитах жилых домов, квартир, мастерских, малых производств. Применяется там, где есть риск утечек через оборудование с электродвигателями, нагревателями, компьютерной техникой.

Технические характеристики

• Номинальный ток: 16 А — допустимый постоянный ток нагрузки без срабатывания.
• Номинальный ток утечки: 30 мА — чувствительность к утечкам, достаточная для защиты человека.
• Тип дифференциального тока: A — реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от импульсных блоков питания).
• Номинальное напряжение: 230 В — работает в сети 220–240 В, 50/60 Гц.
• Отключающая способность: 6 кА — способен безопасно отключить цепь при максимальном КЗ до 6000 А.
• Количество полюсов: 1P+N — отключает фазу и ноль одновременно, что важно для безопасности.
• Характеристика срабатывания: C — срабатывает при кратковременных пусковых токах (до 5–10× I_n), подходит для двигателей и освещения.
• Напряжение изоляции: 500 В — гарантирует надёжную изоляцию между токоведущими частями.
• Импульсное напряжение: 4 кВ — выдерживает скачки напряжения (молнии, коммутационные броски).
• Степень защиты: IP20 — защита от прикосновения пальцами и твёрдыми предметами >12,5 мм, но не от воды и пыли.
• Рабочий диапазон температур: от -25°C до +40°C — можно использовать в неотапливаемых помещениях.
• Ширина: 1 модуль — занимает мало места на DIN-рейке.
• Механический ресурс: 10 000 операций включения/выключения.
• Электрический ресурс: 4 000 операций при номинальной нагрузке.

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку 35 мм. Подключение нагрузки — снизу, питание — сверху. Это соответствует правилам сборки щитов по Европейским нормам. Ноль и фаза подключаются к клеммам, помеченным L и N. Отключение незащищённой нейтрали обеспечивает полное отсоединение цепи при срабатывании — снижает риск остаточного потенциала.

Совместим со всеми стандартными щитами, использующими модульную систему. Для установки требуется свободное место 1 модуль. Не требует внешнего питания — работает автономно.

Безопасность и стандарты

Выключатель дифференциального тока CHINT NB2LE 689007 соответствует требованиям МЭК 61009-1 и ГОСТ Р 50807. Произведён в соответствии с европейскими стандартами качества. Электронный тип срабатывания обеспечивает высокую точность и отказоустойчивость даже при колебаниях напряжения.

Преимущества

• Защита от всех видов утечек — включая пульсирующие постоянные токи (тип A), которые часто вызывают сбои в современной технике.
• Отключение нулевого провода исключает опасность сохранения напряжения на оборудовании после срабатывания.
• Индикатор положения контактов — ясно показывает, выключен ли аппарат механически или сработал дифзащита.
• Высокая износостойкость — рассчитан на длительную работу в условиях частых включений.
• Компактность — один модуль вместо двух устройств (обычный автомат + УЗО).

Ограничения применения

• Не применяется в трёхфазных сетях — только для 230 В, 1P+N.
• IP20 не позволяет устанавливать во влажных местах (ванная, баня, улица) — нужна дополнительная защита (коробка, герметизация).
• Не рекомендован для цепей с постоянным током — только переменный (AC).
• Не подходит для защиты оборудования с очень большими пусковыми токами (>10×16 А = 160 А) — возможны ложные срабатывания.
• Требуется регулярная проверка кнопкой «Тест» — не менее одного раза в месяц.

Примеры использования

• Щиток квартиры — защита розеток на кухне, в ванной, детской комнате.
• Рабочий стол с компьютером, принтером, зарядными устройствами — предотвращает утечки от БП.
• Цеховой станок с асинхронным двигателем — совмещает защиту от КЗ и утечек.
• Осветительные цепи с LED-лампами — эффективно против утечек, характерных для дешевых драйверов.

Практические советы

• Проверяйте работу кнопкой «Тест» ежемесячно — это обязательное условие безопасности.
• При установке соблюдайте полярность: фаза — L, ноль — N. Перепутать нельзя.
• Не устанавливайте рядом с источниками тепла (трансформаторы, нагреватели) — температура выше +40°C снижает срок службы.
• Если в щите уже стоит обычный автомат — этот выключатель можно поставить перед ним, чтобы не менять всю схему.
• При использовании в старых домах с плохой изоляцией — возможно частое срабатывание. Проверьте состояние проводки.
• Посадочный диаметр клемм — 6 мм. Подходят медные провода сечением 0,5–16 мм².
