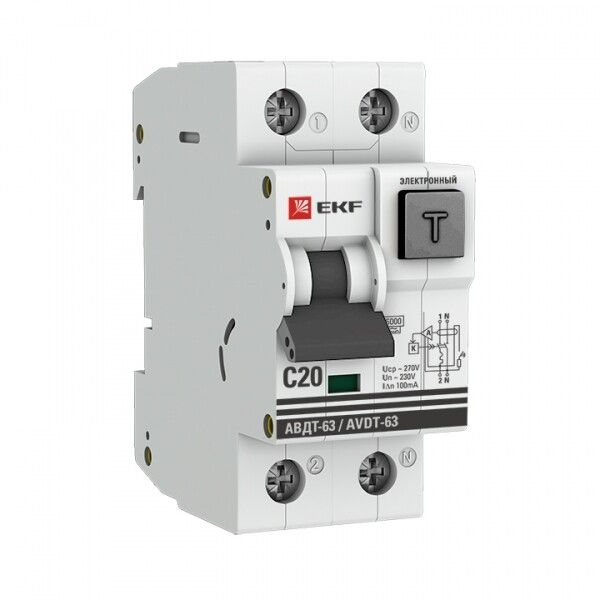

Дифференциальный автомат АВДТ-63 20А/100мА (хар-ка C, электронный тип A) 6кА PROxima | DA63-20-100e EKF

Автоматический выключатель дифференциального тока АВДТ-63 20А 100мА тип A характеристика C 6кА электронный от EKF PROxima сочетает защиту от токов утечки и перегрузок в одном устройстве. Подходит для установки в распределительных щитах жилых, общественных и промышленных объектах, где требуется надежная защита людей и оборудования.

Назначение и область применения

Автоматический выключатель дифференциального тока АВДТ-63 предназначен для защиты человека от поражения электрическим током при утечках на землю, а также для предотвращения повреждений проводки и оборудования при перегрузках и коротких замыканиях. Применяется в бытовых, офисных и промышленных сетях переменного тока 230/400 В, особенно там, где используются современные электроприборы с импульсными источниками питания — компьютеры, инверторы, частотные преобразователи, зарядные устройства.

Технические характеристики

• Номинальный ток: 20 А — позволяет подключать нагрузку до 4,4 кВт при 230 В
• Дифференциальный ток срабатывания: 100 мА — чувствителен к утечкам, достаточным для защиты от поражения током
• Тип тока утечки: A — реагирует на переменный и пульсирующий постоянный ток утечки (например, от выпрямителей и ЭПУ)
• Характеристика срабатывания: C — подходит для нагрузок с умеренным пусковым током (освещение, насосы, вентиляция)
• Номинальная отключающая способность: 6 кА — способен безопасно отключить цепь при КЗ с током до 6000 А
• Количество полюсов: 2P — защищает фазу и ноль одновременно
• Номинальное напряжение: 400 В / 50 Гц — совместим с трехфазной сетью 380/220 В
• Изоляционное напряжение: 500 В — обеспечивает безопасную работу при колебаниях напряжения
• Импульсное выдерживаемое напряжение: 6 кВ — устойчив к кратковременным скачкам напряжения
• Класс токоограничения: 3 — минимальное время срабатывания при КЗ, снижает тепловую нагрузку на провода
• Категория перенапряжения: III — рассчитан на использование в распределительных щитах и на ответвлениях
• Степень защиты IP20 — защищен от прикосновения пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Рабочий диапазон температур: -25…+50 °C — работает в неотапливаемых помещениях, на улице в герметичных щитах
• Ширина: 2 модуля (36 мм) — занимает место в щите аналогично двум обычным автоматам
• Глубина монтажа: 45 мм — учитывать при проектировании глубины щита
• Сечение проводника: 0–25 мм² — подходит для медных и алюминиевых жил
• С коммутируемым нейтральным проводником: да — ноль размыкается при отключении, что повышает безопасность
• Тип: электронный — требует внешнего питания для работы УЗО, но обеспечивает высокую точность срабатывания
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

Автоматический выключатель дифференциального тока АВДТ-63 монтируется на DIN-рейку 35 мм. Для подключения используйте провода сечением от 0,5 до 25 мм² — как медные, так и алюминиевые. Обязательно соблюдайте полярность: входные клеммы обозначены L/N, выходные — T1/T2. Нейтральный проводник коммутируется, поэтому его нельзя соединять с другими нулями после аппарата. Монтаж допускается только в закрытых распределительных щитах с классом защиты не ниже IP54. Устройство не предназначено для установки вне помещений без дополнительной защиты.

Безопасность и стандарты

Автоматический выключатель дифференциального тока АВДТ-63 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Соответствует нормам ПУЭ для защиты групповых цепей освещения, розеток и бытовой техники. Электронный тип УЗО обеспечивает более стабильную работу при нестабильном питании, чем электромеханический, но требует исправной сети для своей работы — при обрыве нуля или значительных просадках напряжения защита временно теряется.

Преимущества

• Объединяет два функционала — автомат и УЗО — в одном корпусе, экономя место в щите
• Защита типа A — эффективна против утечек от современной техники (стиральные машины, ИБП, LED-драйверы)
• Коммутация нулевого провода — исключает риск оставления фазы под напряжением на оборудовании при отключении
• Класс токоограничения 3 — минимизирует повреждения проводки при КЗ
• Долгий гарантийный срок — 7 лет указывает на высокую надежность сборки

Ограничения применения

• Не применяется в сетях с постоянным током — только для AC 50 Гц
• Электронный тип не работает при отсутствии напряжения питания — при аварийном отключении нуля или серьезной просадке напряжения защита от утечек прекращается
• IP20 — запрещена установка во влажных местах (ванная, баня, уличные щиты) без дополнительной защиты
• Не рекомендован для цепей с очень высокими пусковыми токами (большие двигатели, сварочные аппараты) — лучше использовать тип D
• Не подходит для последовательного подключения нескольких устройств — каждый контур нуждается в своем АВДТ-63

Примеры использования

• Защита группы розеток в кухне — где работают микроволновка, блендер, кофе-машина
• Щит в гараже — для защиты электроинструментов и зарядных станций
• Осветительные цепи в подвале или коридоре — где возможны повреждения изоляции
• Цепи питания серверов, NAS, домашних медиасистем — благодаря типу A, защищает от утечек через импульсные БП

Практические советы

• Проверяйте целостность нулевого провода перед установкой — обрыв нуля делает электронное УЗО бесполезным
• При использовании алюминиевых проводов обязательно применять переходные контактные площадки или специальные клеммы — избегайте прямого контакта с медными клеммами автомата
• После монтажа всегда нажимайте кнопку «Тест» — проверьте срабатывание устройства
• Не заменяйте АВДТ-63 на обычный автомат + отдельное УЗО — потеряете компактность и возможность коммутации нуля
• При проектировании щита учтите глубину 45 мм — некоторые модели щитов имеют меньшую внутреннюю глубину
• Для систем с высокой вероятностью помех (частотные преобразователи, сварка) дополнительно установите фильтры — они снижают ложные срабатывания
