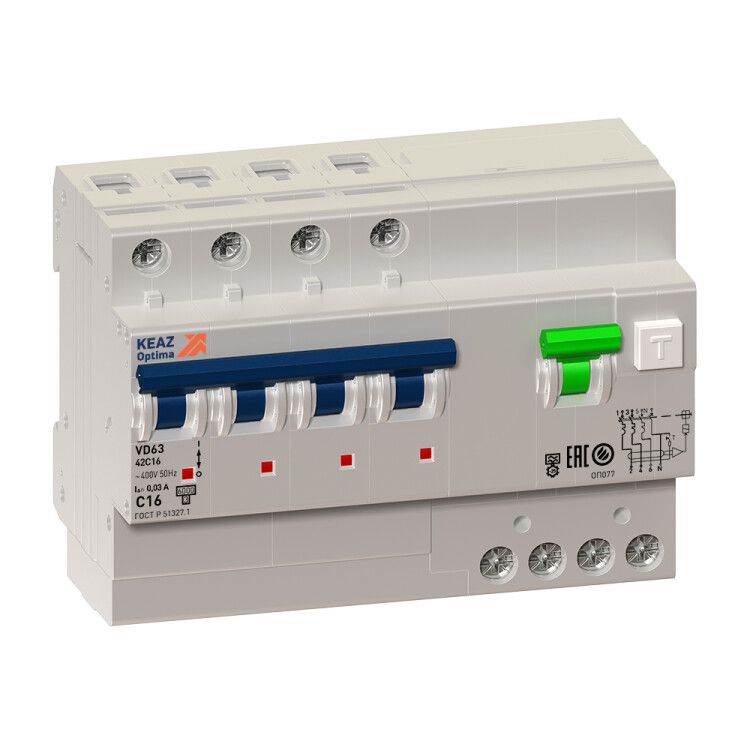

Выключатель автоматический дифференциального тока с защитой от сверхтоков OptiDin VD63-43C25-A-УХЛ4 4п 25А C 100мА тип A | 103486 КЭАЗ

Автоматический выключатель дифференциального тока OptiDin VD63-43C25-A-УХЛ4 от КЭАЗ сочетает защиту от перегрузок, коротких замыканий и утечек тока в одном корпусе. Подходит для установки на DIN-рейку в распределительных щитах жилых, промышленных и коммерческих объектов с переменным током 400 В.

Назначение и область применения

OptiDin VD63-43C25-A-УХЛ4 защищает электрические цепи от двух видов опасностей: сверхтоков (при перегрузках и коротких замыканиях) и утечек тока (при контакте человека с токоведущими частями или повреждении изоляции). Устройство применяется там, где требуется высокий уровень безопасности - в квартирах, офисах, производственных помещениях, на участках с повышенной влажностью или использованием оборудования с электроникой.

Технические характеристики

• Номинальный ток: 25 А - выдерживает постоянную нагрузку до этого значения без срабатывания;
• Дифференциальный ток: 100 мА - чувствителен к утечкам от 100 миллиампер, что соответствует требованиям для групповой защиты;
• Тип дифференциального тока: A - реагирует на переменный и пульсирующий постоянный ток утечки, подходит для современной техники с импульсными источниками питания (например, компьютеры, ИБП, инверторы);
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 380/220 В;
• Количество полюсов: 4 - защищает все фазы и нейтраль одновременно; нейтраль коммутируется, то есть при срабатывании полностью отключается;
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при максимальном токе короткого замыкания до 6000 А;
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок с умеренным пусковым током (освещение, насосы, малые двигатели);
• Класс токоограничения: 3 - обеспечивает быстрое ограничение тока при КЗ, снижая тепловую и механическую нагрузку на оборудование;
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения, таким как удары молнии;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные медные провода;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не предназначен для открытой установки вне щита;
• Частота: 50 Гц - работает в сетях России и стран СНГ;
• Тип напряжения: AC - только переменный ток;
• Модульная ширина: 7 модулей - занимает 7 стандартных мест на DIN-рейке (1 модуль = 17,5 мм);
• Климатическое исполнение: УХЛ4 - предназначено для работы при температуре от –40 C до +55 C, подходит для неотапливаемых помещений и холодного климата;
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм;
• Глубина монтажа: 5,5 мм - минимальная глубина, необходимая для свободного закрывания крышки щита;
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временного конденсата;
• Нормативные документы: ГОСТ Р 51327.1-2010, ТУ3422-046-05758109-2008 - соответствие российским стандартам качества и безопасности.

Совместимость и монтаж

OptiDin VD63-43C25-A-УХЛ4 совместим со всеми стандартными DIN-рейками типа TS35. Монтаж выполняется путём защёлкивания на рейку - никаких болтов или креплений не требует. Для подключения используются зажимы на верхней и нижней части устройства: вход - сверху, выход - снизу. Нейтральный проводник обязательно подключается через коммутируемый контакт - он отключается вместе с фазами при срабатывании. Сечения кабелей до 25 мм2 легко фиксируются без предварительной подготовки. Устройство можно использовать в составе многоступенчатой системы защиты, но рекомендуется соблюдать принцип селективности с другими дифавтоматами выше по цепи.

Безопасность и стандарты

OptiDin VD63-43C25-A-УХЛ4 сертифицирован по ГОСТ Р 51327.1-2010, который соответствует международному IEC 61009-1. Это гарантирует надёжность срабатывания при утечке тока, устойчивость к внешним воздействиям и долговечность. Класс токоограничения 3 и номинальная отключающая способность 6 кА обеспечивают безопасность даже при аварийных режимах. Устройство не содержит материалов, запрещённых директивами RoHS.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите и упрощает проектирование;
• Тип A - единственная подходящая защита для современных устройств с выпрямителями и инверторами;
• Коммутируемый нейтраль - исключает риск сохранения потенциала на нулевой жиле после отключения;
• Широкий диапазон рабочих температур - подходит для установки в неотапливаемых помещениях, на улице внутри щитов, в холодильных камерах;
• Климатическое исполнение УХЛ4 - устойчив к влаге, перепадам температур и химически активной среде;
• Произведён на КЭАЗ - один из старейших и проверенных производителей в РФ, известный качеством сборки и комплектующих.

Ограничения применения

• Не подходит для постоянного тока (DC) - только для переменного (AC);
• IP20 не обеспечивает защиту от брызг воды - нельзя устанавливать во влажных зонах без герметичного щита;
• Не имеет встроенного тестирования кнопкой “T” - необходимо периодически проверять работоспособность внешним тестером или с помощью специальных пробников;
• Не рекомендуется для защиты цепей с очень высоким пусковым током (больше 10×Iн) - лучше выбрать тип D;
• Не предназначен для установки в условиях степени загрязнения 3 и выше (промышленные цеха с металлической пылью, графитом, проводящей грязью).

Примеры использования

• Защита группы розеток в кухне с микроволновкой, кофе-машиной и зарядными устройствами;
• Щитовая на этаже многоквартирного дома - отдельный дифавтомат на каждую комнату;
• Цепь питания насоса в системе водоснабжения;
• Распределительный щит на производстве с оборудованием на базе частотных преобразователей;
• Освещение и розетки в неотапливаемом ангаре или на даче зимой.

Практические советы

• При выборе места установки убедитесь, что в щите достаточно места - OptiDin VD63-43C25-A-УХЛ4 занимает 7 модулей (122,5 мм);
• Подключение нейтрали важно: если её не отключать, возможен риск поражения током при срабатывании;
• Для удобства обслуживания используйте маркировочные этикетки рядом с устройством - указывайте защищаемую цепь;
• Проверяйте работу устройства хотя бы раз в месяц - нажмите кнопку “Test”, если она есть, либо используйте контрольный прибор;
• Если в вашей сети часто возникают ложные срабатывания - возможно, проблема в изоляции кабелей или в наличии утечек на других устройствах - проверьте всю цепь;
• При замене аналогичного устройства - убедитесь, что новый дифавтомат имеет ту же характеристику (тип A, 100 мА, 25 А) - иначе система защиты будет некорректной.
