Выключатель автоматический дифференциального тока АВДТ с защитой от сверхтоков 4П 40А 100мА AC OptiDin VD63-43C40-A-УХЛ4 - 103488 КЭАЗ

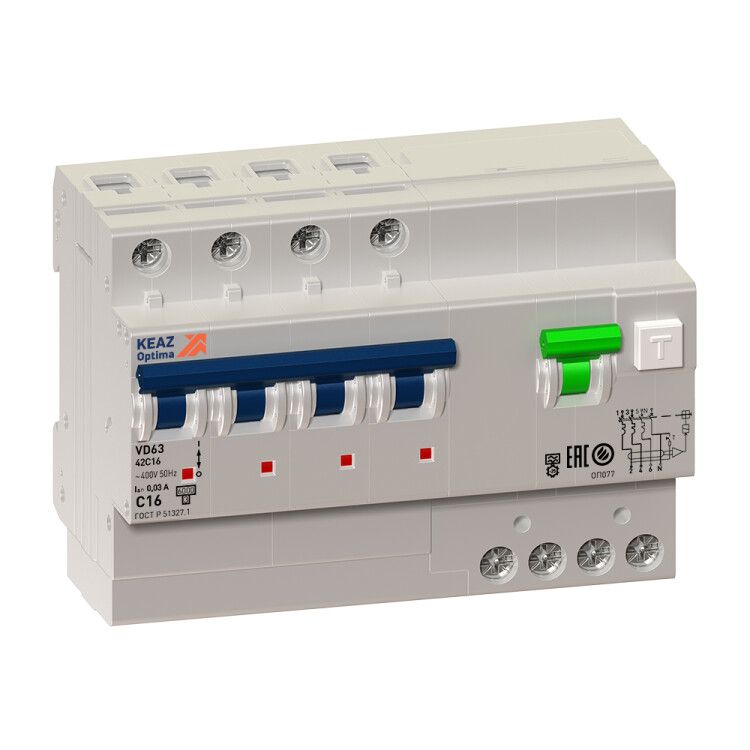

Автоматический выключатель дифференциального тока OptiDin VD63 - это четырёхполюсное устройство с защитой от сверхтоков и утечек тока, предназначенное для обеспечения безопасности людей и оборудования в сетях переменного тока. Бренд Кэаз и артикул 103488 указывают на серию OptiDin VD63, которая сочетает надёжную дифференциальную защиту с классической тепломагнитной отсечкой.

Назначение и область применения

OptiDin VD63 защищает от поражения электрическим током благодаря чувствительности к утечкам 100 мА и одновременно предохраняет цепь от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, общественных и промышленных объектов. Особенно эффективен там, где есть группы розеток, оборудование с частотными преобразователями, электроникой или постоянным током утечки - например, в кухнях, мастерских, на производстве.

Технические характеристики

• Номинальный ток: 40 А - допустимый длительный ток нагрузки без срабатывания
• Дифференциальный ток: 100 мА - порог срабатывания при утечке тока на землю
• Тип дифференциального тока: A - реагирует на переменный и пульсирующий постоянный ток утечки (например, от инверторов, зарядных устройств)
• Номинальное напряжение: 400 В - работает в трёхфазных сетях 380/220 В
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (двигатели, освещение, бытовые приборы)
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ
• Количество полюсов: 4 - коммутация всех фаз и нейтрали; нейтраль коммутируемая
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные кабели
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от воды и пыли
• Частота: 50 Гц - предназначено для сетей России и стран СНГ
• Тип напряжения: AC - только переменный ток
• Модульная ширина: 7 модулей - занимает 7 мест на DIN-рейке (1 модуль = 17,5 мм)
• Рабочая температура: от –40 C до +55 C - подходит для холодных и жарких помещений
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью
• Способ монтажа: DIN-рейка - стандартный крепёж для щитов
• Глубина монтажа: 5,5 мм - минимальная глубина для установки в компактных щитках
• Степень загрязнения: 2 - можно использовать в помещениях со слабым загрязнением (нет пыли, масла, конденсата)

Совместимость и монтаж

OptiDin VD63 совместим с любыми DIN-рейками стандарта EN 60715. Монтаж выполняется стандартно: фиксация на рейке, подключение фаз L1–L3, нейтрали N и заземления PE. Нейтральный проводник коммутируется - значит, он размыкается при срабатывании, что повышает безопасность. Для подключения используйте кабель сечением до 25 мм2. Обращайте внимание на плотность затяжки контактов - недостаточно затянутые провода вызывают нагрев. Установка возможна в любом положении, но рекомендуется вертикальное - так лучше теплоотвод.

Безопасность и стандарты

OptiDin VD63 соответствует требованиям ГОСТ Р 51327.1-2010 и ТУ3422-046-05758109-2008. Соответствие этим нормам гарантирует проверенную безопасность при работе с токами утечки и короткими замыканиями. Класс токоограничения 3 и тип A обеспечивают соответствие современным требованиям к защите от импульсных утечек, возникающих в оборудовании с электроникой.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите
• Защита типа A - единственная подходящая для современной техники с выпрямителями (стиральные машины, ИБП, EV-зарядки)
• Коммутируемый ноль - исключает риск сохранения потенциала на нулевой шине после отключения
• Высокая отключающая способность (6 кА) - подходит даже для промышленных объектов с большими токами КЗ
• Широкий диапазон рабочих температур - надёжно работает в неотапливаемых щитовых
• Минимальная глубина монтажа - удобен для компактных щитов

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный (AC)
• IP20 не защищает от брызг и пыли - нельзя устанавливать вне закрытых щитов
• Степень загрязнения 2 - запрещена установка в сырых, грязных или масляных средах (например, в цехах с технологическими жидкостями)
• Не подходит для защиты цепей с постоянной утечкой выше 100 мА - будет ложное срабатывание
• Не имеет возможности внешней сигнализации или дистанционного управления - только ручное включение/выключение

Примеры использования

• Щит этажный в многоквартирном доме - защита групп розеток кухни, ванной, балкона
• Производственный участок с ЧПУ-станками - защита от утечек через инверторы
• Котельная с насосами и контроллерами - надёжная защита от импульсных утечек
• Складские помещения с системами освещения на LED и датчиками движения
• Автомобильные сервисы - защита зарядных устройств и диагностического оборудования

Практические советы

• Выбирая OptiDin VD63, убедитесь, что суммарная утечка в защищаемой цепи не превышает 30–50 мА - иначе будут ложные отключения
• Проверьте сечение кабелей перед подключением - превышение 25 мм2 требует переходника или другого устройства
• При установке в старые щиты учтите ширину 7 модулей - возможно, потребуется перестановка других автоматов
• Тестируйте устройство кнопкой “T” ежемесячно - это обязательная процедура для любой защиты типа A
• Не заменяйте этот аппарат обычным УЗО+автоматом - OptiDin VD63 уже оптимизирован по габаритам и времени реакции
• Для систем с несколькими уровнями защиты - устанавливайте его на входе, а более чувствительные УЗО (10 мА) - на выходе
