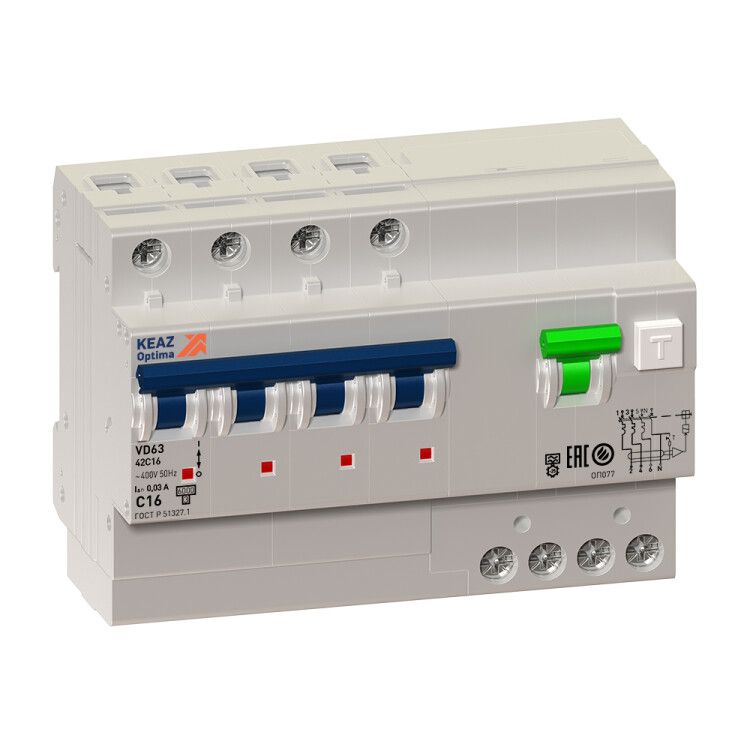

Выключатель автоматический дифференциального тока с защитой от сверхтоков OptiDin VD63-43C50-A-УХЛ4 4п 50А C 100мА тип A | 103489 КЭАЗ

Автоматический выключатель дифференциальный КЭАЗ Optima 103489 - четырёхполюсное устройство для защиты людей и оборудования от поражения током и перегрузок в сетях переменного тока 400 В. Подходит для установки на DIN-рейку в распределительных щитах промышленных и коммерческих объектов.

Назначение и область применения

КЭАЗ Optima 103489 сочетает функции автоматического выключателя и устройства защитного отключения (УЗО). Он защищает цепи от:

• утечек тока через человека или поврежденную изоляцию (порог 100 мА);
• перегрузок и коротких замыканий (характеристика C, номинальный ток 50 А);
• импульсных перенапряжений до 4 кВ.

Применяется в системах TN-S, TN-C-S, IT с заземлением. Особенно актуален там, где есть оборудование с выпрямителем - частотные преобразователи, сварочные аппараты, серверные системы, насосы, конвейеры.

Технические характеристики

• Номинальный ток: 50 А - допустимый постоянный ток без срабатывания;
• Дифференциальный ток: 100 мА - чувствительность к утечкам; сработает при превышении этого значения;
• Тип дифференциального тока: A - реагирует на переменный и пульсирующий постоянный ток утечки (подходит для современной электроники);
• Номинальное напряжение: 400 В AC - работает в трёхфазной сети 380–400 В;
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до этой величины;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с пусковыми токами (электродвигатели, освещение);
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ;
• Отключение: без задержки - срабатывает сразу после превышения порога утечки или тока перегрузки;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытых щитов;
• Климатическое исполнение: УХЛ4 - работает при температуре от –40 C до +55 C, подходит для неотапливаемых помещений и холодных регионов;
• Ширина: 7 модулей (17,5 мм) - занимает место на DIN-рейке;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные линии;
• С коммутируемым нейтраль: да - нулевой провод также отключается при аварии, обеспечивает полную изоляцию цепи;
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения;
• Частота: 50 Гц - стандартная для России и стран СНГ.

Совместимость и монтаж

КЭАЗ Optima 103489 монтируется на стандартную DIN-рейку типа TS35. Глубина монтажа всего 5,5 мм - компактный профиль, удобен для плотной сборки щитов. Подключение выполняется снизу или сверху - вход/выход не фиксирован. Нейтральный проводник коммутируется, поэтому важно соблюдать полярность: L1–L3 и N должны быть правильно подсоединены. Максимальное сечение жил - 25 мм2, рекомендуется использовать наконечники для многожильных кабелей. Устройство совместимо со всеми стандартными клеммами и креплениями для модульных аппаратов.

Безопасность и стандарты

Произведён в соответствии с ГОСТ Р 51327.1-2010 и ТУ3422-046-05758109-2008. Соответствует требованиям международного стандарта IEC 61009-1. Класс токоограничения 3 гарантирует минимальную тепловую и механическую нагрузку на проводку при КЗ. Применение в системах с заземлением обязательно - без него дифзащита не будет работать эффективно.

Преимущества

• Объединяет два функционала (автомат + УЗО) в одном корпусе - экономит место в щите;
• Тип A - единственная подходящая опция для защиты от утечек от современных устройств с импульсными источниками питания (например, ИБП, LED-драйверы, ЧРП);
• Климатическое исполнение УХЛ4 - надёжная работа даже в сыром, холодном или запылённом помещении;
• Коммутируемый ноль - исключает риск сохранения потенциала на нейтрали при отключении;
• Высокая отключающая способность (6 кА) - подходит для промышленных объектов с высокой токовой нагрузкой.

Ограничения применения

• Не предназначен для установки на открытых площадках - степень защиты IP20 не защищает от воды и пыли;
• Не применяется в сетях постоянного тока - только переменный ток 50 Гц;
• Не подходит для защиты одиночных бытовых розеток (100 мА слишком большой порог - для них нужен 30 мА);
• Не используется в системах TT без дополнительного УЗО на уровне ответвления - требуется согласование с схемой заземления;
• Не имеет встроенного тестирования кнопкой - проверка осуществляется внешними средствами или периодическим обслуживанием.

Примеры использования

• Защита трёхфазного двигателя 37 кВт на конвейере;
• Щитовая защита группы сварочных аппаратов в цеху;
• Подключение частотного преобразователя с выходом на насосную станцию;
• Распределительный щит торгового центра с большим количеством электроники;
• Система освещения и силовых цепей в холодильном складе с температурой ниже 0 C.

Практические советы

• Выбирая КЭАЗ Optima 103489, убедитесь, что ваша сеть имеет рабочее заземление - без него устройство не сработает при утечке;
• При установке в щит с ограниченным местом учтите ширину 7 модулей - лучше заранее спроектировать расположение других аппаратов;
• Для многожильных кабелей используйте наконечники НШВИ - это предотвращает ослабление контакта;
• Проверяйте работу устройства ежеквартально с помощью тестовой кнопки на аналогичных аппаратах (если она есть) или с помощью специальных мультиметров-тестеров;
• Не смешивайте этот дифавтомат с обычными автоматами на одной линии - он уже содержит всю необходимую защиту;
• При использовании в условиях низких температур (-30…-40 C) перед первым включением дайте устройству прогреться до комнатной температуры - это продлит срок службы механизмов.
