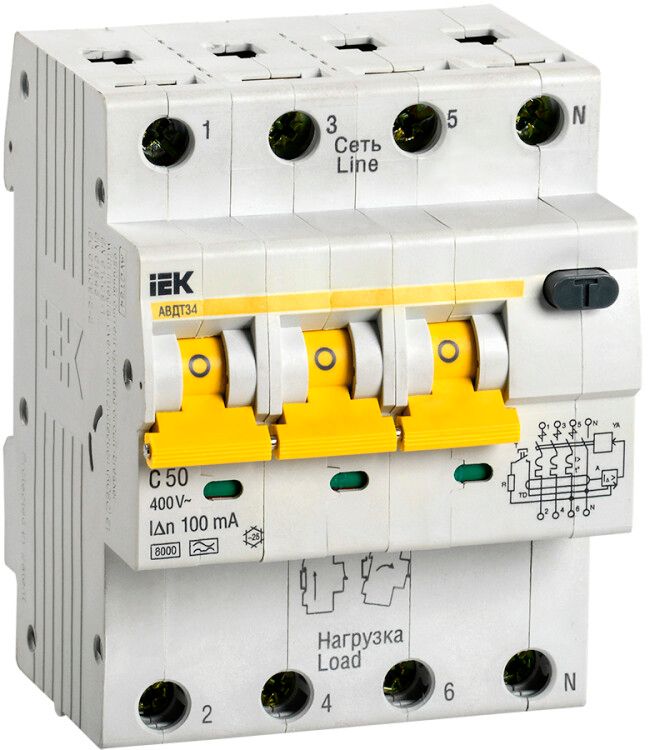

Выключатель автоматический дифференциального тока АВДТ 34 3п+N 50А C 100мА тип A | MAD22-6-050-C-100 IEK

Автоматический выключатель дифференциального тока АВДТ 34 3п+N/4п C 50А 100мА тип A от IEK предназначен для защиты людей от поражения током, предотвращения пожаров из-за утечек и обеспечения надёжной защиты от перегрузок и КЗ в трёхфазных сетях переменного тока. Устройство совмещает функции дифференциальной защиты и автоматического выключателя с характеристикой C, имеет модульную ширину 4 и монтируется на DIN-рейку.

Назначение и область применения

АВДТ 34 3п+N/4п C 50А 100мА тип A используется в промышленных электросетях для защиты от:

• поражения электрическим током при пробое изоляции;
• возгораний, вызванных утечками тока на землю;
• перегрузок и коротких замыканий в цепях с номинальным током до 50 А.

Подходит для установки в распределительных щитах производственных объектов, на входе в оборудование, в системах освещения и силовой сети с трёхфазным питанием и нейтралью. Применяется там, где требуется высокая надёжность и соответствие требованиям ГОСТ Р 51327.1 и ГОСТ Р 31225.2.2.

Технические характеристики

• Номинальный ток: 50 А - допустимый постоянный ток нагрузки без срабатывания.
• Дифференциальный ток: 100 мА - чувствительность к утечкам; сработает при превышении этого значения.
• Тип дифференциального тока: A - реагирует на переменный ток утечки и импульсный постоянный (например, от частотных преобразователей и светодиодных драйверов).
• Номинальное напряжение: 400 В - работает в трёхфазных сетях 380–400 В AC.
• Количество полюсов: 3+N - защищает три фазы и нейтраль, причём нейтраль коммутируется (отключается полностью при срабатывании).
• Отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А.
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (электродвигатели, насосы, компрессоры).
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов >12,5 мм, но не от воды и пыли.
• Модульная ширина: 4 М - занимает 4 модуля на DIN-рейке (72 мм глубина монтажа).
• Макс. сечение кабеля: 25 мм2 - можно подключать медные жилы до этого сечения.
• Индикация: да - визуальное определение состояния (включено/выключено/сработало).
• Частота: 50 Гц - рассчитан на стандартную промышленную сеть РФ.
• Срок службы: 15 лет - при соблюдении режимов эксплуатации.
• Климатическое исполнение: УХЛ3.1 - работает при температуре от −25C до +40C, в условиях повышенной влажности, но без прямого воздействия атмосферных осадков.

Совместимость и монтаж

АВДТ 34 3п+N/4п C 50А 100мА тип A монтируется на стандартную DIN-рейку типа TS35. Для установки требуется свободное место глубиной 72 мм. Подключение выполняется через зажимы с насечками - они обеспечивают плотный контакт и снижают нагрев. Нейтральный проводник коммутируется, поэтому важно правильно подсоединить L1-L3 и N, соблюдая полярность. Устройство совместимо с другими элементами серии KARAT от IEK, включая автоматы, УЗО и рубильники того же бренда.

Безопасность и стандарты

АВДТ 34 соответствует требованиям ГОСТ Р 51327.1 (обшие нормы для устройств дифференциального тока) и ГОСТ Р 31225.2.2 (спецификации для устройств типа A). Соответствие этим стандартам гарантирует точность срабатывания при утечках и долговечность в условиях промышленной эксплуатации. Устройство прошло сертификацию на безопасность и электромагнитную совместимость.

Преимущества

• Комбинированные функции: одновременная защита от утечек, перегрузок и КЗ - экономит место в щите.
• Коммутируемый нейтраль - исключает риск сохранения опасного потенциала на нулевой жиле после отключения.
• Насечки на зажимах - минимизируют нагрев и повышают надёжность соединений при больших токах.
• Индикатор состояния - легко определить, сработал ли аппарат или он просто выключен.
• Эргономичная кнопка TEST - удобно проверять работоспособность без специнструментов.
• Конструкция контактов: нейтраль замыкается первым и отключается последним - предотвращает перекос фаз при отключении.

Ограничения применения

• Не применяется во взрывоопасных средах - степень защиты IP20 не обеспечивает герметичность.
• Не рекомендован для открытых площадок или помещений с постоянной влажностью выше 90% - требует установки внутри закрытого щита.
• Не подходит для сетей с постоянным током - работает только с переменным током 50 Гц.
• Не следует использовать вместо основного вводного автомата при токе КЗ выше 6 кА - необходимо согласование с источником питания.
• Требуется регулярная проверка кнопкой TEST - не заменяет периодическое обслуживание.

Примеры использования

• Защита вводного щита на производстве с трёхфазными станками (ток 50 А, мощность до ~35 кВт).
• Щит управления конвейерной линией с двигателями и частотными преобразователями - тип A обеспечит реакцию на импульсные утечки.
• Распределительный щит цехового освещения с LED-приборами, которые генерируют высокочастотные утечки.
• Объекты с системами автономного энергоснабжения (генераторы + ИБП), где возможны несинусоидальные токи.

Практические советы

• Перед монтажом проверьте сечение кабеля - не используйте жилы больше 25 мм2, чтобы избежать перегрева зажимов.
• При подключении нейтрали следите за качеством контакта - плохой контакт может вызвать ложное срабатывание.
• Проверяйте работу кнопкой TEST хотя бы раз в месяц - особенно в условиях повышенной запылённости.
• При использовании в составе многоступенчатой системы защиты - убедитесь, что верхние уровни имеют более высокий дифференциальный ток (например, 300 мА), чтобы избежать селективности.
• Для длительной работы в условиях колебаний напряжения - контролируйте температуру окружающей среды, не превышайте +40C.
• АВДТ 34 3п+N/4п C 50А 100мА тип A от IEK - один из немногих в своём классе с коммутируемым нейтралем и типом A; выбирайте его, когда нужна максимальная защита от современной электроники.
