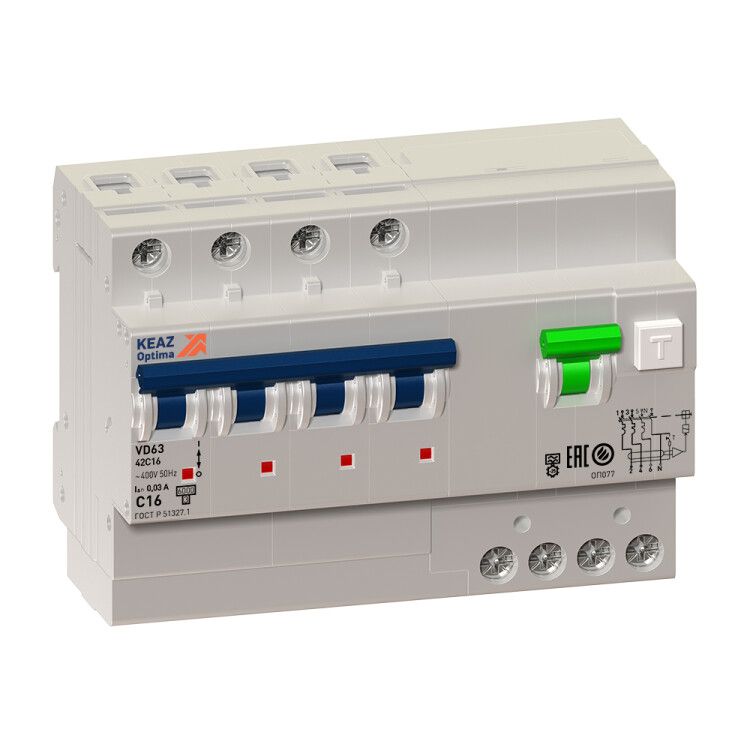

Выключатель автоматический дифференциального тока OptiDin VD63-43C63-A-УХЛ4 4п 63А C 100мА КЭАЗ (Курский электроаппаратный завод) 103490

Автоматический выключатель дифференциальный КЭАЗ Optima 103490 обеспечивает защиту от токов утечки и перегрузок в четырёхпроводных сетях переменного тока. Подходит для установки на DIN-рейку в распределительных щитах жилых, промышленных и коммерческих объектах.

Назначение и область применения

Выключатель автоматический дифференциальный КЭАЗ Optima 103490 сочетает функции обычного автомата и устройства защитного отключения (УЗО). Он защищает людей от поражения электрическим током при утечках и предотвращает возгорание проводки из-за перегрузок или коротких замыканий. Применяется в цепях с переменным током частотой 50 Гц, где требуется надёжная дифференциальная защита - например, в группах розеток, системах освещения, оборудовании с электроникой и двигателями постоянного тока.

Технические характеристики

• Номинальный ток: 63 А - выдерживает нагрузку до этого значения без отключения
• Дифференциальный ток утечки: 100 мА - срабатывает при утечке свыше 100 миллиампер
• Тип чувствительности: A - реагирует на переменный и пульсирующий постоянный ток утечки (например, от инверторов, зарядных устройств)
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380/220 В
• Количество полюсов: 4 - защищает все фазы и нейтраль одновременно
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (электродвигатели, насосы, светильники)
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ
• Отключение без задержки - сработает сразу при достижении порога утечки
• Степень защиты IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные провода
• Климатическое исполнение УХЛ4 - работает при температуре от –40C до +55C, подходит для неотапливаемых помещений
• Ширина: 7 модулей - занимает 7 стандартных мест на DIN-рейке
• С коммутируемым нейтральным проводником - ноль также отключается при срабатывании
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Способ монтажа: на DIN-рейку - стандартный крепёж для промышленных щитов
• Глубина монтажа: 5,5 мм - минимальная глубина, необходимая для правильной установки

Совместимость и монтаж

Выключатель автоматический дифференциальный КЭАЗ Optima 103490 совместим со всеми стандартными DIN-рейками типа TS35. Монтируется в распределительном щите с достаточным свободным пространством. Для подключения используйте кабель сечением до 25 мм2. Обязательно соблюдайте полярность: входные контакты помечены, выходные - соответственно. Нейтральный проводник коммутируется - он тоже отключается при срабатывании, что повышает безопасность. Убедитесь, что щит имеет степень защиты не ниже IP54, так как сам прибор имеет IP20.

Безопасность и стандарты

Выключатель автоматический дифференциальный соответствует требованиям ГОСТ Р 51327.1-2010 и техническим условиям ТУ3422-046-05758109-2008. Соответствует международному стандарту IEC 61009-1. Класс токоограничения 3 гарантирует высокую степень безопасности при аварийных режимах. Исполнение УХЛ4 позволяет применять его в условиях повышенной влажности, запылённости и широких колебаний температур - например, в подвалах, на производстве, в холодных складах.

Преимущества

• Объединяет два устройства - автомат и УЗО - в одном корпусе, экономя место в щите
• Защита от пульсирующего постоянного тока утечки (тип A) - актуально для современных устройств: ИБП, LED-драйверов, EV-зарядок
• Коммутируемый ноль - исключает риск сохранения потенциала на нулевой шине после отключения
• Высокая отключающая способность (6 кА) - подходит для промышленных и крупных объектов
• Устойчивость к экстремальным температурам - надёжно работает даже в неотапливаемых помещениях

Ограничения применения

• Не предназначен для установки на открытых площадках - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендован для цепей с постоянным током - работает только с переменным током 50 Гц
• Не подходит для защиты оборудования с очень большими пусковыми токами (например, большие компрессоры); лучше использовать тип D
• Требует регулярной проверки кнопкой “Т” - не заменяет тестирование специалиста
• Не используется в качестве основного рубильника - не предназначен для частого ручного включения/выключения

Примеры использования

• Щит этажный в многоквартирном доме - защита группы розеток кухни и ванной
• Производственный участок - питание станков с ЧПУ, инверторов, сварочных аппаратов
• Складские помещения - освещение и оборудование с электронными блоками питания
• Коттеджи и дачи - защита всей системы при наличии тепловых насосов и инверторных систем

Практические советы

• Выбирая этот выключатель автоматический дифференциальный, убедитесь, что ваша сеть - именно 380/220 В, 50 Гц, AC. Не применяйте в DC!
• При монтаже не перегружайте клеммы - максимальное сечение 25 мм2. Более толстые провода потребуют переходников.
• Проверяйте работу кнопкой “T” ежемесячно - особенно в условиях повышенной влажности.
• Устанавливайте рядом с заземляющим контуром - это повысит эффективность защиты.
• Для сложных систем с несколькими уровнями защиты - используйте селективные УЗО выше по цепи, чтобы избежать ложных срабатываний.
• При замене старого УЗО+автомата - новый КЭАЗ Optima 103490 займёт меньше места, но требует 7 модулей. Проверьте свободное пространство в щите.
