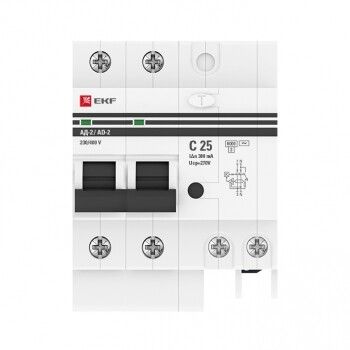

Дифференциальный автомат АД-2 25А/300мА (хар. C, AC, электронный, защита 270В) 6кА PROxima | DA2-6-25-300-pro EKF

Автоматический выключатель дифференциального тока АД-2 25А/300мА (характеристика C, AC, электронный, защита 270В) 6кА от EKF PROxima сочетает защиту от утечек тока, перегрузок и коротких замыканий, а также встроенный блок против перенапряжений - идеально для бытовых и промышленных сетей 230 В.

Назначение и область применения

АД-2 25А/300мА предназначен для защиты людей от поражения электрическим током при утечках на землю, а также для предотвращения возгораний из-за перегрузок и КЗ. Подходит для установки в распределительных щитах жилых домов, офисов, мастерских и на объектах с высокой нагрузкой - например, на линиях питания электроинструментов, нагревательных приборов, насосов и освещения.

Технические характеристики

• Номинальный ток: 25 А - выдерживает постоянную нагрузку до этого значения
• Дифференциальный ток: 300 мА (0,3 А) - срабатывает при утечке выше этой величины
• Тип тока утечки: AC - реагирует на переменный ток утечки (стандартно для бытовых сетей)
• Номинальное напряжение: 230 В - работает в однофазной сети 220–240 В
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе КЗ до 6000 А
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок (электродвигатели, лампы, бытовая техника)
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Электронный тип - требует внешнего питания, обеспечивает точное срабатывание даже при слабых утечках
• Защита от перенапряжения: до 270 В - встроенный блок гасит скачки напряжения, продлевая жизнь подключённым приборам
• Максимальное сечение провода: 0–25 мм2 - совместим с медными проводами до 25 квадратов
• Степень защиты IP20 - защищён от прикосновения пальцев, но не от воды и пыли; устанавливается внутри щита
• Рабочий диапазон температур: -25…+50 C - подходит для холодных и жарких помещений
• Количество модулей: 4 - занимает 4 стандартных места на DIN-рейке
• Глубина монтажа: 45 мм - требуется место в щите для свободного закрывания крышки
• Частота: 50 Гц - рассчитан на российские и европейские сети
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию между контактами
• Импульсное выдерживаемое напряжение: 6 кВ - устойчив к кратковременным всплескам (например, от молний)
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая риск повреждения оборудования
• Категория перенапряжения: III - предназначена для установки в распределительных щитах, где возможны значительные переходные процессы
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

АД-2 25А/300мА монтируется на стандартную DIN-рейку шириной 35 мм. Устройство имеет два входных и два выходных зажима - для фазы и нуля. Ноль обязательно коммутируется - нельзя использовать с отдельным нулевым проводом. Для подключения используйте провода сечением 0,5–25 мм2. Зажимы затягиваются отверткой - усилие не более 0,5 Нм. После монтажа проверьте работоспособность кнопкой «T». Установка допускается только в сухих помещениях, защищённых от брызг и пыли. Не устанавливайте на открытых площадках или во влажных зонах (ванная, баня, улица).

Безопасность и стандарты

АД-2 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Обладает классом токоограничения 3 и категорией перенапряжения III - что делает его подходящим для использования в распределительных щитах вторичного уровня. Встроенный блок защиты от перенапряжения повышает уровень безопасности при ударах молнии или авариях в ЛЭП. Устройство не содержит опасных веществ согласно RoHS.

Преимущества

• Объединяет три функции в одном корпусе: УЗО, автомат и защита от перенапряжения - экономит место в щите
• Электронный механизм обеспечивает стабильную работу при малых токах утечки, даже при низком напряжении
• Селективное исполнение доступно (АД-2S) - позволяет организовать многоступенчатую защиту без ложных срабатываний
• Увеличенный срок службы благодаря качественной сборке и 7-летней гарантии
• Поддержка коммутируемого нуля - исключает риск потери защитного эффекта при обрыве N-проводника

Ограничения применения

• Не применяется в сетях постоянного тока (DC) - только для переменного тока (AC)
• Не подходит для влажных и пыльных мест (IP20) - нужна дополнительная герметизация или другая модель
• Не рекомендован для цепей с частыми импульсными нагрузками (например, сварочные аппараты) - возможны ложные срабатывания
• Требует наличия рабочего нуля - не используется в системах TN-C
• Не защищает от двойной утечки (если утечка есть и на фазе, и на нуле одновременно) - в таких случаях сработает только обычный автомат

Примеры использования

• Щит этажный в многоквартирном доме - защита группы розеток на кухне и в ванной
• Цеховой щит на заводе - питание станков с двигателями (характеристика C подходит для пусковых токов)
• Коттедж - комплексная защита всей квартиры через один прибор вместо трёх отдельных
• Склад с освещением и тепловыми пушками - защита от перенапряжений при скачках в сети

Практические советы

• Перед установкой проверьте соответствие сечения проводов - слишком тонкий провод вызовет перегрев, слишком толстый - плохо войдёт в зажим
• Не забудьте подписать группу на лицевой панели щита - «Розетки кухни + защита от перенапряжения»
• Тестируйте кнопкой «T» ежемесячно - особенно после грозы или ремонтных работ
• Если часто срабатывает - проверьте изоляцию проводки, наличие старых приборов с утечками (стиральные машины, водонагреватели)
• Для больших объектов выбирайте версию АД-2S - она позволит сохранить питание других групп при срабатывании одной
• При замене аналога - убедитесь, что новый АД-2 25А/300мА имеет ту же характеристику C и коммутируемый ноль
