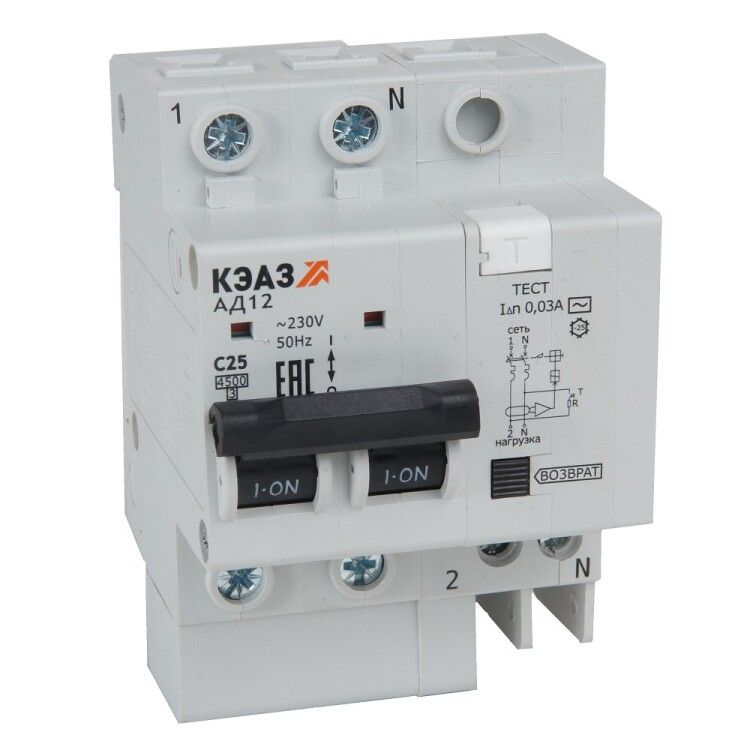

Выключатель автоматический АД12-24C25-AC-УХЛ4 дифференциального тока с защитой от сверхтоков (2P C25 300мА) 4.5кА КЭАЗ 318381

Автоматический выключатель дифференциального тока АД12-24C25-AC-УХЛ4 (2P, C25, 300mA) 4.5кА от КЭАЗ предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и офисных сетях. Этот дифференциальный автомат сочетает функции обычного автомата и устройства УЗО в одном корпусе.

Назначение и область применения

АД12-24C25-AC-УХЛ4 (2P, C25, 300mA) 4.5кА используется в однофазных сетях переменного тока для защиты групповых цепей. Подходит для установки в распределительных щитках жилых домов, квартир, офисов, магазинов и других помещений с нормальными условиями эксплуатации. Защищает от поражения током при контакте с повреждённой изоляцией и от пожаров, вызванных утечками тока через изоляцию или землю.

Технические характеристики

• Номинальный ток: 25 А - выдерживает нагрузку до 25 ампер без отключения
• Дифференциальный ток: 300 мА (0,3 А) - срабатывает при утечке тока свыше этого значения
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Номинальное напряжение: 230 В - для однофазных сетей 220–240 В
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до 4500 А
• Тип тока утечки: AC - реагирует на синусоидальные переменные утечки (стандартные для бытовой техники)
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (например, двигатели, насосы, компрессоры)
• Частота: 50 Гц - для сетей России и стран СНГ
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижает тепловую нагрузку на провода
• С коммутируемым нейтральным проводником: да - ноль также отключается при срабатывании
• Степень защиты IP20 - защищён от прикосновения пальцами, но не от воды и пыли; требует установки внутри закрытого щита
• Модульная ширина: 3,5 модуля - занимает 63 мм места на DIN-рейке

Совместимость и монтаж

АД12-24C25-AC-УХЛ4 (2P, C25, 300mA) 4.5кА монтируется на стандартную DIN-рейку шириной 35 мм. Для правильного подключения требуется свободное место в щите: устройство занимает 3,5 модуля. Подключение выполняется согласно схеме на корпусе: входные провода - сверху, выходные - снизу. Ноль и фаза должны быть подключены строго к соответствующим клеммам. Обязательно проверьте соответствие сечения проводов: для 25 А рекомендуется медный провод сечением не менее 2,5 мм2.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Применяет технологию дифференциального трансформатора и электромагнитного расцепления. Отличается надёжностью срабатывания даже при перегрузках и скачках напряжения. Не содержит механических элементов, чувствительных к вибрациям.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите
• Срабатывает без задержки - обеспечивает максимальную защиту при утечке
• Класс токоограничения 3 - минимизирует риск повреждения проводки при КЗ
• Коммутируемый ноль - исключает опасность сохранения потенциала на нулевом проводе после отключения
• Произведён на КЭАЗ - известный российский производитель с проверенной качественной сборкой

Ограничения применения

• Не применяется во влажных средах (бани, бассейны, улицы) - степень защиты IP20 недостаточна
• Не подходит для трёхфазных систем - только для однофазных 230 В
• Реагирует только на переменный ток утечки (тип AC); не сработает на постоянный или импульсный ток
• Не рекомендован для цепей с частыми ложными срабатываниями (например, старые сети с плохой изоляцией)
• Не следует использовать вместо основного вводного автомата - нужен отдельный вводной автомат на более высокий ток

Примеры использования

• Защита розеточных групп в квартире (кухня, ванная, детская)
• Щиток в офисе для питания компьютеров, принтеров, оргтехники
• Цепь питания холодильника, стиральной машины, бойлера
• Освещение и розетки в торговом зале магазина

Практические советы

• Перед установкой проверьте состояние изоляции в защищаемой цепи - частые срабатывания указывают на пробой
• После монтажа обязательно нажмите кнопку «Тест» - если автомат не отключился, он неисправен
• Проверяйте работу тестовой кнопки один раз в месяц
• Учитывайте посадочный размер: 3,5 модуля - планируйте место в щите заранее
• Для повышенной безопасности в ванных комнатах используйте УЗО с дифтоком 10 мА, а этот автомат - для остальных групп
• АД12-24C25-AC-УХЛ4 (2P, C25, 300mA) 4.5кА - бюджетный вариант, но надёжный для типичных условий эксплуатации
