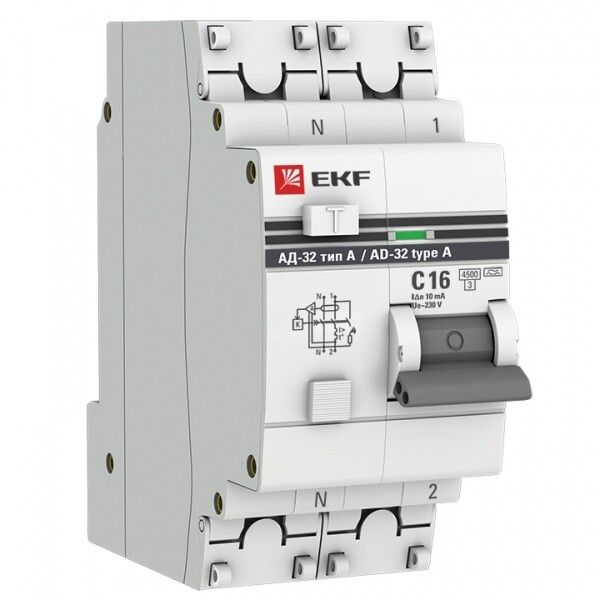

Выключатель автоматический дифференциального тока АД-32 1п+N 16А C 10мА тип A PROxima | DA32-16-10-a-pro EKF

Автоматический выключатель дифференциального тока АД-32 16А 10мА типа A от EKF PROxima сочетает защиту от перегрузок, коротких замыканий и утечек тока — идеально подходит для обеспечения безопасности в бытовых и промышленных сетях переменного тока.

Назначение и область применения

АД-32 предназначен для защиты людей от поражения электрическим током при утечках до 10 мА, а также для предотвращения возгораний из-за перегрузок и коротких замыканий. Применяется в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Подходит для цепей с однофазным питанием 230 В, где требуется высокий уровень электробезопасности — например, для розеточных групп, ванных комнат, кухонь, оборудования с частотными преобразователями и других нагрузок с возможностью постоянных утечек тока.

Технические характеристики

• Номинальный ток: 16 А — допустимая длительная нагрузка на цепь
• Дифференциальный ток срабатывания: 10 мА — чувствительность к утечкам, соответствует требованиям для мест с повышенной опасностью
• Тип дифференциальной защиты: A — реагирует на переменный ток утечки и импульсный постоянный ток (например, от современной электроники: ИБП, компьютеры, светодиодные светильники)
• Количество полюсов: 1+N — отключение фазы и нулевого провода одновременно
• Номинальное напряжение: 230 В AC / 50 Гц — совместим с сетями России и стран СНГ
• Номинальная отключающая способность: 4,5 кА — способен безопасно отключить цепь при значительном КЗ
• Характеристика срабатывания: C — оптимальна для смешанных нагрузок (освещение + розетки + малые двигатели)
• Номинальное напряжение изоляции: 500 В — гарантирует безопасную работу при колебаниях напряжения
• Номинальное импульсное выдерживаемое напряжение: 6 кВ — устойчивость к грозовым и коммутационным скачкам
• Степень защиты: IP20 — защита от доступа пальцев и крупных предметов; не предназначена для открытого монтажа во влажных условиях
• Сечение проводников: 0–25 мм² — подходит для медных проводов любого распространённого сечения
• Ширина по модулям: 2M — занимает два стандартных места на DIN-рейке
• Глубина монтажа: 40 мм — требует достаточного свободного пространства внутри щита
• Рабочая температура: –25…+50 °C — работает в большинстве внутренних условий, включая неотапливаемые помещения
• Климатическое исполнение: УХЛ4 — рассчитан на умеренный и холодный климат с повышенной влажностью

Совместимость и монтаж

АД-32 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно зафиксировать двухпозиционный зажим на рейке — механизм позволяет легко вставить и извлечь устройство без инструментов. Подключение проводов осуществляется через скруглённые клеммы с насечками, обеспечивающими плотный контакт даже при многожильных проводах. Обязательно соблюдайте полярность: вход фазы и ноль должны быть подключены согласно маркировке на корпусе. После монтажа проверьте работоспособность кнопкой «Т» (тестирование). Не рекомендуется использовать в щитах с ограниченным пространством менее 40 мм глубины.

Безопасность и стандарты

АД-32 соответствует ГОСТ Р 51327-1-2010 (эквивалент МЭК 60898-2-2006), что подтверждает соответствие европейским и российским нормам безопасности. Класс токоограничения 3 снижает энергию КЗ, защищая оборудование и проводку. Сертифицирован для работы в условиях степени загрязнения 3 — то есть в помещениях с пылью, влагой и мелкими частицами. Корпус изготовлен из самозатухающего материала, исключающего распространение пламени.

Преимущества

• Индикаторное окно показывает состояние контакта — видно, было ли срабатывание от утечки или перегрузки
• Кнопка возврата после срабатывания от утечки — позволяет легко восстановить питание без необходимости перезагрузки всей системы
• Панели для пломбировки клемм — обеспечивают контроль доступа и предотвращают несанкционированное вмешательство
• Монолитная лицевая панель — повышает долговечность и герметичность
• Углубления на корпусе — способствуют естественному теплоотводу, продлевая срок службы
• Электронная плата с защитой от импульсных помех — устойчив к сбоям в сетях с частотными преобразователями и мощной электроникой

Ограничения применения

• Не применяется в трёхфазных системах — только для однофазных цепей 230 В
• IP20 не обеспечивает защиту от брызг воды — нельзя устанавливать в сырых местах без дополнительной защиты (коробки, крышки)
• Не предназначен для частых включений/выключений — не является обычным рубильником
• Не рекомендован для цепей с постоянным током утечки выше 10 мА — может вызывать ложные срабатывания
• Не используется в системах TN-C — требует наличия отдельного PE и N проводников

Примеры использования

• Защита розеток в ванной комнате и на кухне
• Подключение питания к стиральным машинам, посудомоечным машинам, электродушевым кабинам
• Обеспечение безопасности электрооборудования в мастерских с частотными приводами
• Щитовые группы в административных зданиях с большим числом IT-устройств
• Цепи освещения с LED-светильниками и драйверами, создающими импульсные утечки

Практические советы

• Выбирая АД-32, убедитесь, что ваша сеть имеет отдельный нулевой проводник (TN-S или TT), так как он требует раздельного подключения N и L
• Проверяйте целостность заземления перед установкой — без него защита будет некорректной
• Тестируйте устройство кнопкой «Т» один раз в месяц — это обязательное правило для всех дифавтоматов
• При использовании в щите с несколькими АД-32 — не забывайте про координацию с другими защитами, чтобы избежать ложных отключений
• При замене старого автомата — учтите, что АД-32 занимает 2 модуля, поэтому может потребоваться переупаковка щита
• Гарантия 84 месяца — при правильной эксплуатации служит более 7 лет, но регулярное тестирование увеличивает надёжность
