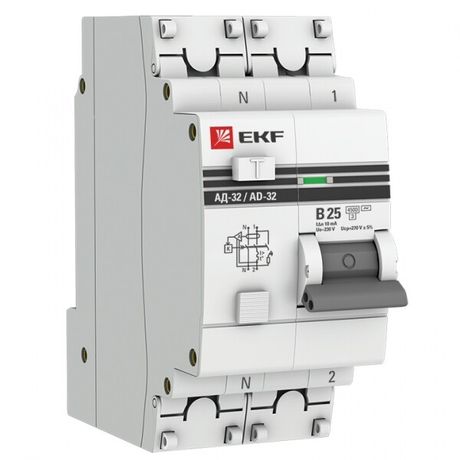

Дифференциальный автомат АД-32 1P+N 25А/10мА (хар. B, AC, электронный, защита 270В) 4,5кА PROxima | DA32-25-B-10-pro EKF

Автоматический дифференциальный выключатель ЕКФ АД-32 — это комбинированное устройство, объединяющее защиту от перегрузок, коротких замыканий и утечек тока. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектов. Модель АД-32 с номиналом 25 А и чувствительностью 10 мА обеспечивает безопасную работу сетей с однофазным питанием.

Назначение и область применения

Автоматический дифференциальный выключатель ЕКФ АД-32 предназначен для защиты людей от поражения электрическим током при утечках на землю, а также для предотвращения возгораний из-за перегрузок и коротких замыканий. Устройство применяется в бытовых и промышленных электросетях переменного тока 230 В, особенно там, где требуется высокий уровень безопасности: в ванных комнатах, кухнях, детских помещениях, на производстве с влажной средой и оборудованием с повышенной нагрузкой.

Технические характеристики

• Номинальный ток: 25 А — позволяет подключать нагрузку до 5,5 кВт при 230 В
• Дифференциальный ток срабатывания: 10 мА — чувствителен даже к малым утечкам, подходят для защиты человека
• Количество полюсов: 1+N — отключает одновременно фазу и ноль, исключает риск сохранения потенциала на нулевом проводе
• Тип тока утечки: AC — реагирует на синусоидальные переменные утечки, типичные для бытовой техники
• Номинальное напряжение: 230 В — совместим с однофазными сетями в России и странах СНГ
• Отключающая способность: 4,5 кА — способен безопасно отключить цепь при значительном КЗ
• Характеристика срабатывания: B — срабатывает при перегрузке от 3–5 крат номинала, подходит для освещения и бытовых приборов
• Максимальное рабочее напряжение изоляции: 500 В — гарантирует надёжную изоляцию внутри аппарата
• Номинальное импульсное выдерживаемое напряжение: 6 кВ — устойчив к кратковременным скачкам напряжения
• Степень защиты IP20 — защищён от доступа пальцев и твёрдых предметов, но не от воды
• Рабочая температура: от -25°C до +50°C — допустимо использование в неотапливаемых помещениях
• Класс токоограничения: 3 — снижает энергию КЗ, повышает долговечность контактов
• Категория перенапряжения: III — рассчитан на установку в распределительных щитах второго уровня
• Поперечное сечение провода: 0–25 мм² — подходит для медных проводов всех распространённых сечений
• Количество модулей: 2 — занимает два места на DIN-рейке
• Гарантия: 84 месяца — один из самых длинных сроков среди аналогов

Совместимость и монтаж

Автоматический дифференциальный выключатель ЕКФ АД-32 монтируется на стандартную DIN-рейку шириной 35 мм. Для правильного подключения важно соблюдать полярность: входные клеммы обозначены как L и N, выходные — как T. Нейтральный проводник коммутируется, что делает устройство безопаснее при аварийных ситуациях. Подключение проводов осуществляется с помощью винтовых зажимов; максимальное усилие затяжки не указано, но рекомендуется использовать отвертку с регулируемым моментом. Установка возможна в щитах глубиной не менее 40 мм. Устройство не требует внешнего питания — работает полностью на основе дифференциального трансформатора.

Безопасность и стандарты

Автоматический дифференциальный выключатель ЕКФ АД-32 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Применяет электронную схему срабатывания, обеспечивающую точность и отказоустойчивость. Соответствует классу загрязнения 3 — допустимо применение в условиях пыли, влаги и временных конденсаций, характерных для производственных помещений. Отличается от обычных УЗО наличием встроенной тепловой и электромагнитной защиты от перегрузок и КЗ.

Преимущества

• Объединяет две функции — автомат и УЗО — в одном корпусе, экономя место в щите
• Коммутируемый ноль повышает безопасность при ремонтах и авариях
• Электронный принцип действия обеспечивает стабильную работу при колебаниях напряжения
• Увеличенный срок гарантии (7 лет) указывает на высокую надёжность компонентов
• Широкий диапазон сечений проводов (0–25 мм²) упрощает монтаж без переходников
• Подходит для замены старых УЗО+автоматов в существующих щитах

Ограничения применения

• Не подходит для сетей постоянного тока — только переменный ток 50 Гц
• Тип AC не реагирует на пульсирующие постоянные утечки (например, от светодиодных драйверов или ИБП); для таких случаев нужен тип A
• IP20 не обеспечивает защиту от брызг и влаги — нельзя устанавливать вне закрытых щитов
• Не является селективным — при срабатывании отключает всю группу, не позволяя выбрать конкретный участок
• Не рекомендован для цепей с частотой выше 50 Гц

Примеры использования

• Защита розеток в ванной комнате — предотвращает удар током при использовании стиральной машины или бойлера
• Линии освещения в гараже — срабатывает при пробое изоляции на металлическом корпусе светильника
• Питание конвейеров и насосов на заводе — сочетает защиту от перегрева и утечек в условиях запылённости
• Щитовые группы в квартире — вместо двух отдельных устройств (автомат + УЗО) используется один АД-32

Практические советы

• Перед установкой проверьте соответствие сечения провода — слишком толстые жилы (>25 мм²) не войдут в клеммы
• При замене старого УЗО+автомата убедитесь, что свободно 2 модуля на рейке
• Проверяйте работоспособность кнопкой “T” ежемесячно — она моделирует утечку и тестирует механизм
• Если в доме есть оборудование с выпрямителями (ИБП, компьютеры, LED-светильники), рассмотрите вариант АД-32 типа A
• Не используйте этот дифавтомат в качестве основного вводного автомата — он не рассчитан на большие токи КЗ в начале сети
• При наличии нескольких АД-32 в щите — не смешивайте типы AC и A в одной группе, чтобы избежать ложных срабатываний
