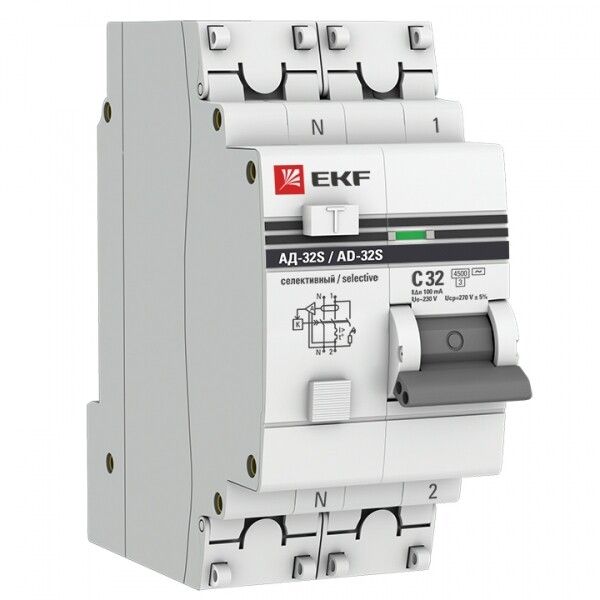

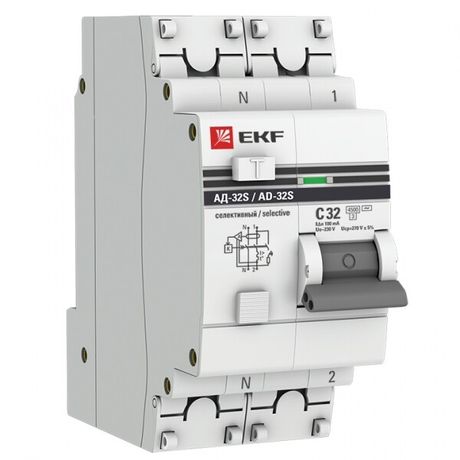

Выключатель автоматический дифференциального тока АД-32 (селективный) 1п+N 32A C 100мА тип AC PROxima | DA32-32-100S-pro EKF

Автоматический дифференциальный выключатель ЕКФ АД-32-32-100S-PRO сочетает защиту от перегрузок, коротких замыканий и утечек тока. Подходит для бытовых и промышленных сетей 230 В, обеспечивает селективное отключение при утечках до 100 мА. Артикул DA32-32-100S-PRO соответствует требованиям ГОСТ Р 51327-1-2010.

Назначение и область применения

Дифференциальный автомат АД-32-32-100S-PRO защищает электросеть от двух видов опасностей: токов утечки (например, при прикосновении к токоведущим частям) и сверхтоков (при перегрузке или КЗ). Применяется в однофазных цепях 230 В переменного тока. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений, где требуется повышение безопасности — особенно там, где есть риск поражения электрическим током: ванные комнаты, кухни, мастерские, станочные отделения.

Технические характеристики

• Номинальный ток: 32 А — допустимый постоянный ток нагрузки без срабатывания
• Дифференциальный ток утечки: 100 мА — чувствительность к утечкам; сработает при превышении этого значения
• Количество полюсов: 1+N — отключаются фаза и ноль одновременно, нулевой проводник проходит через аппарат
• Номинальное напряжение: 230 В — рассчитан на стандартную сеть в России и странах СНГ
• Номинальная отключающая способность: 4,5 кА — способен безопасно прервать ток короткого замыкания до этой величины
• Тип тока утечки: AC — реагирует только на переменный ток утечки (типичный для бытовой техники)
• Характеристика срабатывания: C — подходит для нагрузок с высокими пусковыми токами (электродвигатели, компрессоры, люминесцентные светильники)
• Частота: 50 Гц — совместим с сетями РФ и большинства стран мира
• Номинальное напряжение изоляции: 500 В — гарантирует безопасную работу при колебаниях напряжения
• Номинальное импульсное выдерживаемое напряжение: 6 кВ — устойчив к кратковременным скачкам напряжения (молнии, коммутационные броски)
• Сечение провода: 0–25 мм² — позволяет подключить медные провода любого распространённого сечения
• Степень защиты IP20 — предохраняет от прикосновения к токоведущим частям, но не защищает от воды и пыли
• Модульная ширина: 2 модуля — занимает 18 мм в ширину на DIN-рейке
• Глубина монтажа: 40 мм — требует достаточного места внутри щита
• Рабочая температура: -40…+50 °C — работает в холодных и жарких условиях, включая неотапливаемые помещения
• Класс токоограничения: 3 — быстрое отключение при КЗ, снижающее тепловую нагрузку на проводку
• Категория перенапряжения: III — предназначен для установки в распределительных щитах, а не прямо на оборудовании
• Степень загрязнения: 3 — допускает наличие проводящей пыли и временной конденсации
• Климатическое исполнение: УХЛ4 — рассчитан на умеренные и холодные регионы с возможностью работы в неотапливаемых помещениях

Совместимость и монтаж

АД-32-32-100S-PRO монтируется на стандартную DIN-рейку типа TS35. Ширина 2 модуля позволяет легко разместить его в любом типовом щите. Для подключения используются клеммы с насечками — они обеспечивают плотный контакт даже с многожильными проводами. Нулевой проводник обязательно проходит через аппарат, так как он имеет 1+N исполнение. Обязательно соблюдайте полярность: вход фазы и нуля указаны на корпусе. После монтажа проверьте механическую фиксацию на рейке — зажим двойной, что исключает случайное выпадение.

Безопасность и стандарты

Аппарат сертифицирован по ГОСТ Р 51327-1-2010 (соответствует МЭК 60898-2-2006). Корпус изготовлен из самозатухающего материала, не поддерживающего горение. Электронная плата защищена от импульсных помех, что важно в промышленных условиях с частыми перебоями. Класс токоограничения 3 и импульсная прочность 6 кВ обеспечивают надёжность при аварийных ситуациях. Сертификаты подтверждают соответствие требованиям безопасности для бытового и промышленного использования.

Преимущества

• Селективность — отключается только при утечке в своей ветви, не вызывая отключения всей системы
• Индикаторное окно показывает состояние контакта: красный цвет = сработало от утечки, белый = в рабочем состоянии
• Кнопка возврата позволяет вручную сбросить срабатывание после устранения причины утечки
• Панели для пломбировки клемм — позволяют запечатывать доступ к подключениям, чтобы исключить несанкционированное вмешательство
• Скруглённые клеммы с насечками — минимизируют риск плохого контакта и нагрева
• Углубления на корпусе — улучшают теплоотвод, продлевают срок службы
• Монолитная лицевая панель — исключает попадание пыли внутрь механизма

Ограничения применения

• Не применяется в цепях постоянного тока — только для переменного тока 50 Гц
• Не защищает от постоянных утечек тока (DC) — например, от импульсных блоков питания с фильтрами
• IP20 не обеспечивает защиту от влаги — нельзя устанавливать во влажных местах без дополнительной защиты (коробки, герметизация)
• Не рекомендуется использовать вместо УЗО + автомат в системах с высокой вероятностью ложных срабатываний — лучше применять селективные пары
• При использовании в цепях с мощным электрооборудованием (более 7 кВт) необходимо проверить соответствие сечения кабеля и защиты

Примеры использования

• Защита группы розеток в ванной комнате — предотвращает удар током при работе стиральной машины
• Щитовая группа для кухонной зоны — отключает питание при пробое микроволновки или плиты
• Цепь питания станка с асинхронным двигателем — срабатывает при КЗ и утечке на корпус
• Освещение в гараже или цеху — защищает от утечек через старую изоляцию проводов
• Подключение кабельных трасс в подвале — обеспечивает селективное отключение при повреждении одного участка

Практические советы

• Проверяйте посадочный диаметр кабеля — максимальное сечение 25 мм², более толстые провода не войдут
• При монтаже в щит с ограниченным пространством учтите глубину 40 мм — не забудьте о месте для других аппаратов
• После каждого срабатывания по утечке нажмите кнопку возврата перед включением — иначе автомат не включится
• Рекомендуется тестировать один раз в месяц кнопкой “T” (если она есть) — хотя в этом модели её нет, проверяйте работоспособность через внешний тестер
• Для сложных объектов используйте селективные пары: этот автомат можно ставить на ответвление, а основной — с более высоким порогом (например, 300 мА)
• Не закрывайте корпус полностью — нужен воздушный зазор для охлаждения, особенно при длительной нагрузке около 32 А
