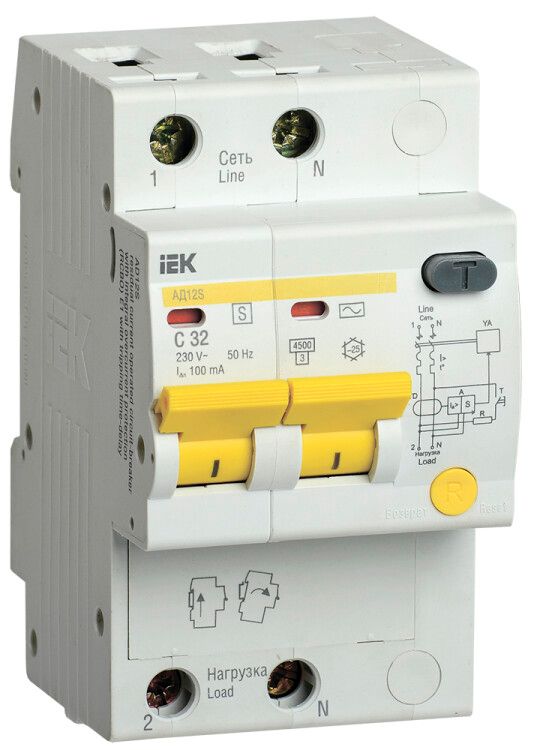

Выключатель автоматический дифференциального тока селективный 2п 32А 100мА тип AC АД12S KARAT IEK MAD13-2-032-C-100

Автоматический выключатель дифференциального тока IEK (ИЭК) АД12S — устройство для защиты людей и оборудования от поражения током при утечках до 100 мА, предназначенное для установки в распределительных щитах по схемам многоступенчатой селективной защиты.

Назначение и область применения

Выключатель автоматический дифференциального тока IEK АД12S используется для защиты от утечек тока в сетях переменного тока 230 В. Он применяется как вводное устройство в селективных системах защиты — то есть когда несколько уровней защиты работают последовательно, чтобы избежать отключения всего объекта при одной локальной неисправности. Подходит для жилых домов, офисов, производственных помещений, где требуется надежная и координированная защита.

Технические характеристики

• Номинальный ток: 32 А — максимальный постоянный ток, который устройство может пропускать без отключения
• Дифференциальный ток срабатывания: 100 мА — чувствительность к утечкам; при превышении этого значения автомат отключает цепь
• Тип тока утечки: AC — реагирует только на синусоидальную утечку переменного тока (не сработает на импульсные или постоянные утечки)
• Номинальное напряжение: 230 В — рассчитан на однофазные сети
• Количество полюсов: 2 — защищает фазу и ноль одновременно
• Номинальная отключающая способность: 4,5 кА — способен безопасно отключить цепь при коротком замыкании до этой величины
• Характеристика срабатывания: C — подходит для нагрузок с высоким пусковым током (например, двигатели, насосы, освещение)
• Степень защиты: IP20 — защищен от прикосновения пальцами, но не от воды и пыли; требует установки внутри электрошкафа
• Частота: 50 Гц — для стандартных сетей России и стран СНГ
• Модульная ширина: 3 модуля — занимает 54 мм в щите
• С коммутируемым нейтральным проводником — при отключении размыкаются и фаза, и ноль
• Индикация: да — видимый флажок показывает состояние (включен/отключен)
• Срок службы: 15 лет — при соблюдении условий эксплуатации
• Тип расцепителя: электромагнитный + тепловой — обеспечивает защиту от перегрузок и коротких замыканий
• Селективный — имеет выдержку времени перед отключением, что позволяет координироваться с нижестоящими устройствами

Совместимость и монтаж

Устройство монтируется на DIN-рейку шириной 35 мм, как все стандартные автоматические выключатели. Присоединение проводов осуществляется через винтовые зажимы. Благодаря усиленным контактам с двумя дополнительными заклепками, соединения остаются надежными даже при больших токах. Возможна установка дополнительных модулей (например, сигнализаторов или расцепителей) безвинтовым способом — достаточно просто вставить их в специальное гнездо сверху. Для правильной работы важно соблюдать полярность при подключении входа и выхода — фаза и ноль должны соответствовать маркировке на корпусе.

Безопасность и стандарты

Выключатель IEK АД12S соответствует требованиям международных стандартов IEC 61009-1 и ГОСТ Р 51326.1. Обеспечивает защиту от поражения электрическим током при утечках выше 100 мА. Отличается повышенной электродинамической устойчивостью — сохраняет целостность при мощных КЗ. Индикация положения контакта позволяет визуально определить причину отключения — сработала защита от утечки или произошло перегревание/короткое замыкание.

Преимущества

• Селективность — задержка срабатывания предотвращает ложные отключения всей системы при локальных неисправностях
• Усиленные зажимы проводов — снижают риск нагрева и окисления контактов
• Монолитная лицевая панель — повышает механическую прочность и долговечность
• Улучшенная дугогасительная камера — увеличивает срок службы и надежность при частых отключениях
• Компактный форм-фактор — экономит место в щитке, особенно важен при плотном расположении аппаратов
• Поддержка дополнительных модулей — можно легко добавить функции сигнализации или удаленного управления

Ограничения применения

• Не подходит для сетей с постоянным током или сложными формами утечки (например, от импульсных источников питания)
• IP20 — нельзя использовать во влажных помещениях, на улице или в открытых щитах без дополнительной защиты
• Работает только в сетях 230 В, 50 Гц — не совместим с трехфазными системами или сетями 400 В
• Не является средством защиты от перенапряжений — нужен отдельный УЗИП
• При использовании в схемах с несколькими уровнями необходимо правильно выбирать время селективности — иначе возможны некоординационные отключения

Примеры использования

• Вводной автомат в квартирном щите, за которым идут группы розеток и освещения с более чувствительными УЗО (30 мА)
• Защита цепей на производстве: станки, конвейеры, насосы с высоким пусковым током
• Объекты с длинными кабельными трассами, где естественная утечка может достигать 80–90 мА — здесь 100 мА обеспечит стабильную работу без ложных срабатываний
• Жилые комплексы, где требуется селективная защита по этажам или секциям

Практические советы

• Перед установкой проверьте соответствие номинала автомата (32 А) нагрузке цепи — не допускайте постоянной перегрузки
• При подключении используйте провода сечением 1,5–10 мм² — указано в документации на зажимы
• Проверяйте работу кнопки “Т” один раз в месяц — она моделирует утечку и тестирует исправность
• Если автомат часто отключается — проверьте изоляцию проводки, наличие поврежденных приборов или неправильно подключенные заземления
• При проектировании селективной схемы убедитесь, что нижестоящие УЗО имеют меньший дифференциальный ток (например, 30 мА) и быстрое срабатывание — тогда они будут отключаться первыми
• Не устанавливайте этот автомат вместо обычного УЗО 30 мА там, где требуется защита человека — он слишком малочувствителен для этого
