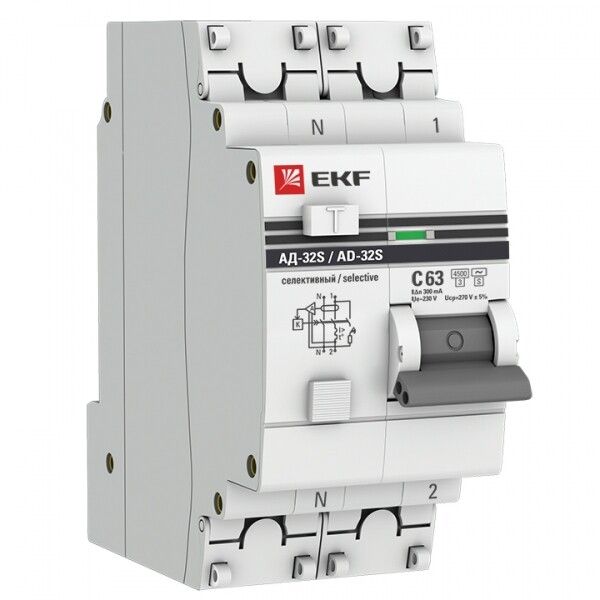

Выключатель автоматический дифференциального тока АД-32 (селективный) 1п+N 63A C 300мА тип AC PROxima | DA32-63-300S-pro EKF (замена - D63N26ES63C30

Автоматический дифференциальный выключатель АД-32 EKF PROxima — это комбинированный аппарат, объединяющий защиту от перегрузок, коротких замыканий и утечек тока. Подходит для установки в бытовых и промышленных распределительных щитах, обеспечивает безопасность людей и оборудования при работе в сетях 230 В. Артикул da32-63-300s-pro соответствует модели с номиналом 63 А и порогом утечки 300 мА.

Назначение и область применения

АД-32 EKF PROxima предназначен для защиты электрических цепей от:

• токов утечки на землю (до 300 мА) — предотвращает поражение электрическим током;
• перегрузок и коротких замыканий — защищает проводку и оборудование от повреждений;
• возгораний, вызванных длительными утечками тока.

Применяется в жилых домах, офисах, производственных помещениях, на объектах с высокими требованиями к безопасности: кухни, ванные комнаты, мастерские, станочные парки, системы освещения и вентиляции. Особенно эффективен там, где есть риск возникновения утечек через износившуюся изоляцию или влажную среду.

Технические характеристики

• Номинальный ток: 63 А — выдерживает нагрузку до этого значения без срабатывания.
• Количество полюсов: 1P+N — отключает фазу и ноль одновременно, исключая опасный потенциал на нулевом проводе после отключения.
• Номинальный ток утечки: 300 мА — чувствителен к утечкам выше этой величины; подходит для групповой защиты, не для индивидуальных розеток (для них рекомендуют 30 мА).
• Тип тока утечки: AC — реагирует только на переменный ток утечки (например, от бытовых приборов); не сработает на постоянный ток (например, от солнечных панелей или ИБП).
• Номинальное напряжение: 230 В — рассчитан на однофазные сети 220–240 В.
• Отключающая способность: 4,5 кА — способен безопасно прервать ток короткого замыкания до этой величины.
• Характеристика срабатывания: C — оптимальна для смешанных нагрузок: освещение, розетки, двигатели малой мощности (не подходит для мощных двигателей — нужна D).
• Класс токоограничения: 3 — быстродействующий, снижает энергию КЗ, защищает кабель и оборудование.
• Степень защиты: IP20 — защищен от прикосновения пальцами, но не от воды и пыли; требует установки внутри закрытого щита.
• Рабочая температура: от –40 °C до +50 °C — работает в холодных и жарких условиях, включая неотапливаемые помещения.
• Ширина модуля: 2 модуля — занимает 36 мм в щите (стандартная ширина одного модуля = 17,5 мм).
• Глубина монтажа: 46 мм — важно при проектировании глубины щита.
• Площадь сечения провода: 0…25 мм² — позволяет подключить медные провода от тонких до крупных (например, 16–25 мм² для ввода).
• Напряжение изоляции: 500 В — гарантирует безопасную работу при скачках напряжения.
• Импульсное выдерживаемое напряжение: 6 кВ — устойчив к грозовым и коммутационным импульсам.
• Частота: 50 Гц — совместим с российскими и европейскими сетями.
• Способ монтажа: на DIN-рейку — стандартный крепёж для всех современных щитов.

Совместимость и монтаж

АД-32 EKF PROxima устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется свободное место в щите минимум 46 мм в глубину и два модуля (36 мм) по ширине. Обязательно соблюдайте полярность: вход L и N — сверху, выход — снизу. Клеммы имеют скруглённую форму с насечками — обеспечивают плотный контакт даже с многожильными проводами. Перед затяжкой проверьте, что провод полностью вошёл в зажим и не торчит. Не используйте силовые кабели с сечением более 25 мм² — возможен перегрев и потеря контакта.

Безопасность и стандарты

АД-32 EKF PROxima соответствует ГОСТ Р 51327-1-2010 (эквивалент МЭК 60898-2-2006) — международному стандарту на дифференциальные автоматы. Применяет класс 3 токоограничения и имеет сертификат соответствия для использования в РФ и странах ЕАЭС. Корпус изготовлен из самозатухающего материала, не поддерживающего горение. Устройство имеет двухпозиционный зажим на рейке — предотвращает случайное выпадение при вибрациях. Панель для пломбировки позволяет запечатывать клеммы для контроля доступа.

Преимущества

• Селективность: возможность координирования с другими устройствами в цепи — снижает вероятность массового отключения при локальной аварии.
• Индикатор состояния: визуальное окно показывает, было ли срабатывание от утечки (зелёный цвет — норма, красный — сработало).
• Кнопка возврата: позволяет вручную перевести рычаг в положение “ON” после срабатывания от утечки — не нужно перебирать все автоматы.
• Защита от импульсов: усиленная электронная плата снижает влияние помех от частотных преобразователей, светодиодных светильников и других источников ЭМИ.
• Охлаждение: углубления на корпусе увеличивают теплоотдачу — продлевают срок службы при длительной нагрузке близко к 63 А.
• Монолитная передняя панель: исключает попадание пыли и влаги внутрь механизма, повышает долговечность.

Ограничения применения

• Не применяется в системах с постоянным током утечки (например, солнечные электростанции, зарядные станции EV, ИБП) — реакция только на переменный ток (AC).
• Не подходит для защиты отдельных розеток в ванных комнатах — порог 300 мА слишком велик для защиты человека; здесь нужны 30 мА.
• Не используется вне закрытых щитов — степень защиты IP20 не допускает воздействия влаги, пыли, механических ударов.
• Не рекомендуется для мощных двигателей (>5 кВт) — характеристика C может давать ложные срабатывания при пусковых токах; лучше выбрать характеристику D.
• Не следует использовать в качестве основного автомата на вводе без согласования с энергонадзором — в некоторых случаях требуется обязательное наличие УЗО+АВ отдельно.

Примеры использования

• Защита группы розеток на кухне (стиральная машина, микроволновка, плитка) — предотвращает утечки при старой проводке.
• Щитовая группа для конвейеров и насосов на заводе — сочетает защиту от перегрузки и утечки в условиях вибраций и пыли.
• Общий автомат для этажного щита в многоэтажном доме — селективность позволяет сохранить питание остальных квартир при локальной проблеме.
• Освещение в подвале или гараже — особенно актуально при наличии сырости и металлических поверхностей.

Практические советы

• Проверяйте состояние индикатора после каждого срабатывания — если он красный, найдите причину утечки (поврежденный кабель, неисправный прибор).
• При установке в новом щите — обязательно протестируйте устройство кнопкой “T” (Test) один раз в месяц.
• Не подключайте ноль от другого автомата — нарушится работа дифзащиты и она не будет срабатывать.
• При использовании с длинными кабелями (>50 м) — учтите естественную утечку по изоляции; возможно, потребуется меньший порог (300 мА — уже минимальный для групповой защиты).
• Для обслуживания — отключите питание, снимите крышку щита и проверьте затяжку клемм каждые 1–2 года.
• Гарантия — 84 месяца (7 лет) — один из самых длинных сроков среди аналогичных устройств.
