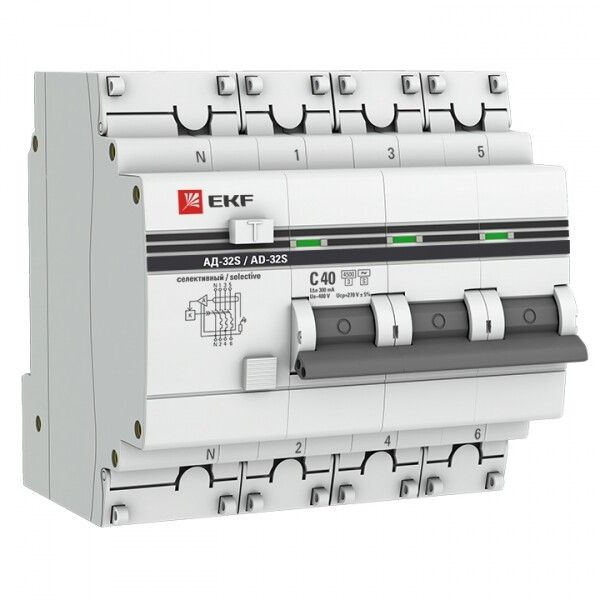

Выключатель автоматический дифференциального тока АД-32 (селективный) 3п+N 40A C 300мА тип AC PROxima | DA32-40-300S-4P-pro EKF (замена - D63N46ES40

Автоматический дифференциальный выключатель АД-32 EKF PROxima - это комбинированный аппарат, объединяющий защиту от токов утечки и перегрузок/коротких замыканий. Подходит для установки в распределительных щитах бытовых и промышленных объектов, обеспечивает безопасность людей и оборудования при повреждениях изоляции. Модель селективного типа с номиналом 40 А и дифференциальным током 300 мА позволяет точно координировать работу с другими УЗО в многоуровневых системах.

Назначение и область применения

АД-32 EKF PROxima предназначен для защиты электрических цепей от:

• токов утечки на землю (например, при прикосновении к оголённым проводам или пробое изоляции)
• перегрузок - когда нагрузка превышает допустимую длительно
• коротких замыканий - внезапного соединения фаз или фазы с нулём

Применяется в жилых домах, офисах, производственных помещениях, на предприятиях с оборудованием переменного тока. Особенно эффективен там, где требуется селективность - то есть чтобы при аварии отключался только повреждённый контур, а не весь щит.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может пропускать без отключения
• Дифференциальный ток: 300 мА (0,3 А) - порог чувствительности к утечкам; сработает при превышении этого значения
• Тип дифференциального тока: AC - реагирует на переменный ток утечки (стандартный для большинства бытовых и промышленных сетей)
• Количество полюсов: 4 (3P+N) - защищает три фазы и нейтраль одновременно, нейтраль коммутируется (отключается при срабатывании)
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380–400 В
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок: освещение, двигатели, электрооборудование с пусковыми токами
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий механические и тепловые воздействия на сеть
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями
• Степень защиты: IP20 - защита от прикосновений пальцами и твёрдыми предметами >12 мм, не предназначена для влаги
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Рабочая температура: от –25 C до +50 C - подходит для неотапливаемых помещений, чердачных и технических этажей
• Ширина по модулям: 4,5 - занимает 4,5 стандартных модулей на DIN-рейке (≈81 мм)
• Глубина монтажа: 40 мм - минимальный зазор для установки в щите
• Площадь сечения провода: 0–25 мм2 - можно подключать медные провода от 0,5 до 25 квадратных миллиметров
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения (молнии, коммутационные броски)
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью работы в условиях повышенной влажности (не в прямом контакте с водой)

Совместимость и монтаж

АД-32 EKF PROxima монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуются свободные 4,5 модуля. Нейтральный проводник (N) также отключается при срабатывании - важно правильно подключить его к соответствующему зажиму, указанному на корпусе. Подключение фаз и нуля выполняется согласно маркировке L1/L2/L3/N. Провода должны быть зачищены на 10–12 мм, затянуты моментом 0,8–1,0 Нм. Не рекомендуется использовать многожильные провода без наконечников - они могут деформироваться при затяжке.

Безопасность и стандарты

АД-32 EKF PROxima соответствует требованиям ГОСТ Р 51327-1-2010 (эквивалент МЭК 60898-2-2006). Это официальный норматив для дифференциальных автоматов в РФ. Продукт прошёл сертификацию и имеет гарантированный срок службы 84 месяца (7 лет). Класс токоограничения 3 и импульсная прочность 6 кВ обеспечивают соответствие требованиям безопасности в условиях нестабильной сети.

Преимущества

• Селективность - возможность точного отключения только аварийного участка, минимизируя простои
• Объединение двух функций (защита от утечек + автоматический выключатель) экономит место в щите
• Коммутируемый ноль - исключает риск сохранения потенциала на нейтрали после отключения
• Высокая отключающая способность (4,5 кА) - подходит даже для мощных промышленных потребителей
• Поддержка проводов до 25 мм2 - удобно для крупных силовых линий

Ограничения применения

• Не применяется в цепях с постоянным током (DC) - работает только с переменным током (AC)
• Не защищает от постоянных токов утечки - для таких задач нужны модели типа A
• IP20 не обеспечивает защиту от воды, пыли или влаги - нельзя устанавливать вне закрытых щитов, на улице или во влажных помещениях без дополнительной герметизации
• Не рекомендуется для цепей с высоким уровнем импульсных помех (например, частотные преобразователи) без предварительной проверки совместимости
• При использовании в системах TN-C (объединённый PEN-провод) применение запрещено - необходимо соблюдение TN-S или TT

Примеры использования

• Защита группы розеток в гараже с электродвигателями и сварочным аппаратом
• Щитовая на производстве: отдельный АД-32 на каждую линию станков с асинхронными двигателями
• Распределительный щит многоэтажного дома: селективный АД-32 на входе в квартиру, чтобы не отключать всю систему при одной утечке
• Освещение и розетки в цеху с металлическими конструкциями, где есть риск попадания влаги на оборудование

Практические советы

• Перед установкой проверьте, что в вашей сети используется система TN-S или TT - АД-32 не работает в TN-C
• При монтаже в плотном щите учтите глубину 40 мм и наличие места для проводов с радиусом изгиба
• Для групп с большим количеством электроники (компьютеры, серверы) лучше выбрать тип A вместо AC - но здесь он не предусмотрен
• Проверяйте работоспособность кнопкой “T” ежемесячно - она имитирует утечку и тестирует механизм отключения
• Если в щите уже установлены другие УЗО, используйте селективный вариант именно для верхнего уровня - так вы избежите ложных срабатываний
• При замене старого автомата - убедитесь, что новый АД-32 EKF PROxima имеет ту же ширину (4,5 модуля) и аналогичную отключающую способность
