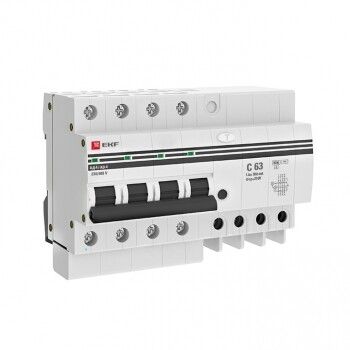

Дифференциальный автомат АД-4 63А/300мА (хар. C, AC, электронный, защита 270В) 6кА PROxima | DA4-6-63-300-pro EKF

Автоматический дифференциальный выключатель АД-4 63А/300мА (характеристика C, AC, электронный, защита 270В) 6кА от EKF PROxima сочетает защиту от токов утечки, перегрузки и короткого замыкания в одном корпусе. Устройство предназначено для установки в распределительных щитах жилых, общественных и промышленных объектов, обеспечивая безопасность людей и оборудования.

Назначение и область применения

АД-4 63А/300мА используется для защиты электрических цепей от:

• токов утечки на землю (до 300 мА) - предотвращает поражение электрическим током;
• перегрузок и коротких замыканий - благодаря характеристике срабатывания «C»;
• импульсных перенапряжений - встроенный блок защиты снижает риск повреждения чувствительной техники.

Подходит для групповых линий освещения, розеточных контуров, бытовой и промышленной техники: конвейеров, насосов, станков, систем вентиляции. Особенно эффективен там, где есть повышенная влажность или риск повреждения изоляции.

Технические характеристики

• Номинальный ток: 63 А - выдерживает длительную нагрузку до этого значения без срабатывания.
• Дифференциальный ток: 300 мА - чувствительность к утечкам, соответствует требованиям для защиты оборудования, а не только людей.
• Количество полюсов: 4 - защищает три фазы и ноль одновременно; нейтраль коммутируется, что исключает опасность сохранения потенциала на нулевом проводе после отключения.
• Тип тока утечки: переменный (AC) - реагирует только на синусоидальные утечки, не на постоянные или импульсные.
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при максимальном токе КЗ до 6000 А.
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок с пусковыми токами (электродвигатели, трансформаторы).
• Номинальное напряжение: 400 В (рабочее), 500 В (изоляция) - рассчитан на трёхфазные сети 380/220 В.
• Частота: 50 Гц - совместим с сетями России и стран СНГ.
• Степень защиты IP20: защищён от доступа пальцев и крупных предметов, но не от пыли и воды - требует установки внутри закрытого щита.
• Максимальное сечение провода: 0–25 мм2 - позволяет подключать медные кабели до 25 квадратов без дополнительных наконечников.
• Импульсное выдерживаемое напряжение: 6 кВ - высокая устойчивость к грозовым и коммутационным скачкам.
• Класс токоограничения: 3 - минимальное время срабатывания при КЗ, снижает тепловую нагрузку на проводку.
• Рабочая температура: от -25C до +50C - допускает монтаж в неотапливаемых помещениях, шкафах на улице (при условии IP20+).

Совместимость и монтаж

АД-4 63А/300мА монтируется на DIN-рейку шириной 35 мм. Занимает 8 модулей - требуется достаточное место в щите. Глубина монтажа - 45 мм, учтите свободное пространство за щитом. Подключение проводов осуществляется через винтовые зажимы. Нейтральный проводник обязательно подключается к клемме N, так как он коммутируется внутренним контактом. Для правильной работы необходимо соблюдать полярность: вход L/N - сверху, выход - снизу. Установка возможна вертикально или горизонтально, но не перевёрнуто.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 51326.1. Встроенный блок защиты от перенапряжения работает в рамках категории перенапряжения III, что делает его подходящим для мест с частыми колебаниями напряжения. Класс токоограничения 3 гарантирует быстрое отключение при аварии, минимизируя риск возгорания.

Преимущества

• Объединяет четыре функции в одном устройстве: УЗО, автомат, защита от перенапряжения и коммутация нуля - экономит место в щите.
• Электронный тип срабатывания - надёжнее механических аналогов при слабых утечках и в условиях низких температур.
• Срок службы до 7 лет (84 месяца) - продлевает интервал между заменами.
• Фиксированная защита от перенапряжения - не требует внешних ограничителей, снижает стоимость системы.

Ограничения применения

• Не предназначен для защиты от постоянного тока утечки - не подходит для цепей с выпрямителями, LED-драйверами, ИБП, если они создают пульсирующие токи.
• IP20 не допускает установку во влажных или открытых местах - обязательна герметичная коробка или щит.
• При использовании в сетях с высоким уровнем помех (частотные преобразователи, сварочные аппараты) возможны ложные срабатывания - рекомендуется проверка на совместимость.
• Не имеет селективного исполнения (не S) - при срабатывании отключает всю линию, не координируется с другими УЗО выше по цепи.

Примеры использования

• Защита группы розеток на кухне или в ванной комнате - предотвращает удар током при пробое бытовой техники.
• Линия питания станка с асинхронным двигателем - сочетание характеристики «C» и 63 А покрывает пусковые токи.
• Щитовая на производстве с несколькими потребителями - компактная замена пары устройств (автомат + УЗО).
• Освещение в подвале или на крыше - защита от утечек при повреждении изоляции кабеля.

Практические советы

• Проверьте посадочный диаметр кабеля - сечение до 25 мм2 можно вставлять без наконечников, но для многожильных проводов лучше использовать обжимные наконечники.
• После монтажа всегда нажимайте кнопку «T» (тест) - это проверяет работоспособность дифференциальной части.
• Не используйте этот АД-4 63А/300мА в качестве главного вводного автомата - он не рассчитан на токи выше 6 кА и не имеет селективности.
• Если в цепи есть оборудование с высоким уровнем ЭМИ (например, ЧРП), рассмотрите вариант селективного АД-4S - он сработает точнее.
• При замене старого УЗО - убедитесь, что новый АД-4 63А/300мА имеет ту же коммутацию нуля и количество полюсов.
