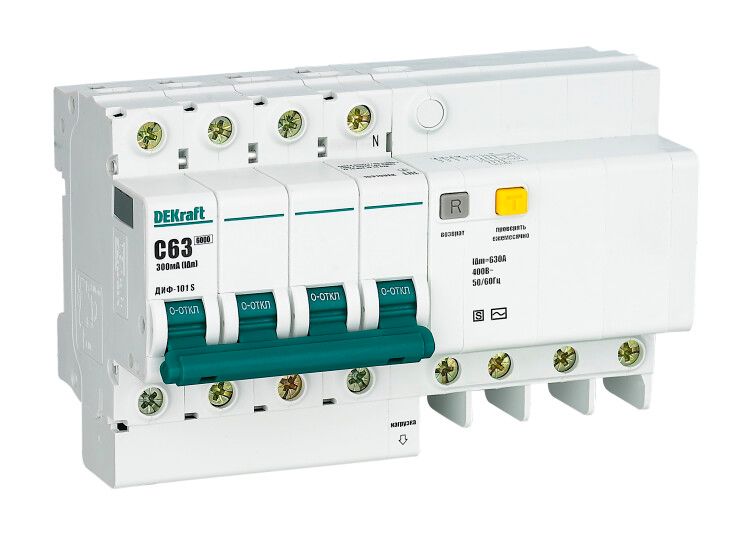

Выключатель автоматический дифференциального тока со встроенной защитой от сверхтоков ДИФ-101 4P 63A 300мА селективный S | 15319DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-101 S от DEKraft - устройство для одновременной защиты от токов утечки и сверхтоков в четырёхпроводных сетях 230/400 В. Подходит для установки в распределительных щитах, где важна избирательность срабатывания и надёжная защита людей и оборудования.

Назначение и область применения

ДИФ-101 S сочетает функции автоматического выключателя и устройства защитного отключения (УЗО). Он защищает электрические цепи от:

• токов утечки (до 300 мА) - предотвращает поражение электрическим током и возгорание из-за повреждённой изоляции;
• перегрузок и коротких замыканий - благодаря характеристике срабатывания «C» и отключающей способности 6 кА.

Применяется в системах с глухозаземлённой нейтралью (TN-S, TN-C-S), особенно там, где нужна селективная защита: например, в многоуровневых щитах, где один ДИФ-101 S стоит на входе, а более чувствительные УЗО - на ответвлениях. Часто используется в промышленных объектах, торговых центрах, жилых домах с мощным оборудованием.

Технические характеристики

• Номинальный ток: 63 А - выдерживает постоянную нагрузку до этого значения без отключения.
• Дифференциальный ток: 300 мА - срабатывает при утечке выше этой величины.
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартно для бытовых и промышленных сетей).
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (электродвигатели, насосы, компрессоры).
• Номинальное напряжение: 230/400 В - работает в однофазных и трёхфазных сетях.
• Количество полюсов: 4 - защищает все три фазы и нейтраль (нейтраль коммутируется).
• Отключающая способность: 6 кА - способен безопасно отключить цепь при КЗ до 6000 А.
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира.
• Ширина: 8 модулей (144 мм) - занимает место на DIN-рейке согласно стандарту EN 60715.
• Глубина монтажа: 73 мм - требует достаточного пространства внутри щита.
• Степень защиты IP20: защищён от прикосновений к токоведущим частям, но не от пыли и влаги - устанавливается только во внутренних щитах.
• Тип защиты: электронный блок дифференциальной защиты - требует питания от сети, не сработает при обрыве нуля.
• Селективный: имеет задержку по времени срабатывания (обычно 0,1–0,3 с), чтобы не отключать всю цепь при аварии на одном участке.

Совместимость и монтаж

ДИФ-101 S монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место: 8 модулей (144 мм) по ширине и минимум 73 мм по глубине. Нейтральный проводник коммутируется - важно правильно подключить L1, L2, L3, N. Подключение выполняется в соответствии с маркировкой на корпусе. Не допускается использование без заземления. Электронный тип защиты требует исправного нулевого провода - при его обрыве устройство перестаёт работать.

Безопасность и стандарты

Соответствует требованиям ГОСТ R 51326.1 и МЭК 61009-1. Применяется в соответствии с ПУЭ для защиты групповых цепей. Отличается повышенной отказоустойчивостью за счёт электронной платы, однако не обеспечивает защиту при обрыве нуля - в таких случаях рекомендуется использовать механические УЗО или дополнительные средства контроля.

Преимущества

• Объединяет два типа защиты (УЗО + автомат) в одном устройстве - экономит место в щите.
• Селективность позволяет сохранять питание на других участках при локальных утечках.
• Коммутируемый ноль снижает риск потенциала на нейтрали при повреждении.
• Подходит для промышленных нагрузок с пусковыми токами (двигатели, освещение, нагреватели).
• Работает в сетях 50/60 Гц - универсальное решение для России и ближнего зарубежья.

Ограничения применения

• Не подходит для сетей с постоянным током утечки (например, с импульсными источниками питания) - реагирует только на переменный ток (тип AC).
• Электронный тип защиты не срабатывает при обрыве нулевого провода - возможна потеря защиты даже при наличии утечки.
• IP20 - нельзя устанавливать в сырых, пыльных или открытых помещениях (улица, подвалы без герметизации).
• Не предназначен для защиты от перенапряжений - требует дополнительных устройств (грозоразрядники, стабилизаторы).
• Не рекомендуется для цепей с высокими гармониками (частотные преобразователи, LED-драйверы) - возможны ложные срабатывания.

Примеры использования

• Главный ввод в щит многоквартирного дома - защищает этажную группу от утечек и перегрузок.
• Щит на производственном участке с тремя двигателями по 15 кВт каждый - селективность исключает отключение всей линии при одной неисправности.
• Контур питания холодильного оборудования в торговом центре - предотвращает аварийные отключения при малых утечках на другом контуре.
• Распределительный щит офисного здания - вместо двух отдельных устройств (автомат + УЗО) установлен один ДИФ-101 S, что упрощает обслуживание.

Практические советы

• Перед установкой проверьте целостность нулевого провода - при его обрыве ДИФ-101 S не будет работать.
• При проектировании щита учтите глубину 73 мм - не забудьте о месте для кабельных каналов и запаса на подключение.
• Для цепей с частотными преобразователями или светодиодным освещением рассмотрите возможность использования УЗО типа B.
• Проверяйте работу кнопкой «Т» ежемесячно - тестирование гарантирует исправность электронного блока.
• Не используйте ДИФ-101 S как единственный защитный аппарат в цепи - он не заменяет грозоразрядники и стабилизаторы напряжения.
• При замене старого УЗО на ДИФ-101 S убедитесь, что новое устройство соответствует по току, числу полюсов и классу селективности.
