Выключатель автоматический дифференциального тока АВТД 63М 1+N 16А C 30мА AC (1 мод) | SQ0202-0060 TDM

Товарные предложения:

Выключатель автоматический дифференциального тока АВТД 63М 1+N 16А C 30мА AC (1 мод) | SQ0202-0060 | TDM

17.11.2024

179 шт.

1 373,06 ₽

шт.

от 5 дней

Аналоги (1)

Выключатель автоматический дифференциального тока АВДТ-63М 1п+N 16А C 30мА тип AС (1 мод) PROxima (электронный,) | DA63M-16-30 EKF

1904 шт.

2 258 ₽

шт.

от 1 дня

Условия поставки выключателя автоматического дифференциального тока автда 63М 1+N 16А C 30ма AC (1 мод) | SQ0202-0060 TDM

Купить 179 шт. выключателей автоматических дифференциальных токов автдов 63м 1+n 16а c 30мов ac (1 мод) | sq0202-0060 tdm могут юридические ифизическиелица, по наличному и безналичному расчету, отгрузка производится с пункта выдачи в течение 2 - 5 дней после поступления оплаты.

Цена выключателя автоматического дифференциального тока автда 63М 1+N 16А C 30ма AC (1 мод) | SQ0202-0060 TDM зависит от общего объема заказа, на сайте указана оптовая цена действующая при сумме заказа от 100тр., для формирования максимально выгодного предложения рекомендуем запрашивать полный перечень товаров.
Доставка по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.

Описание

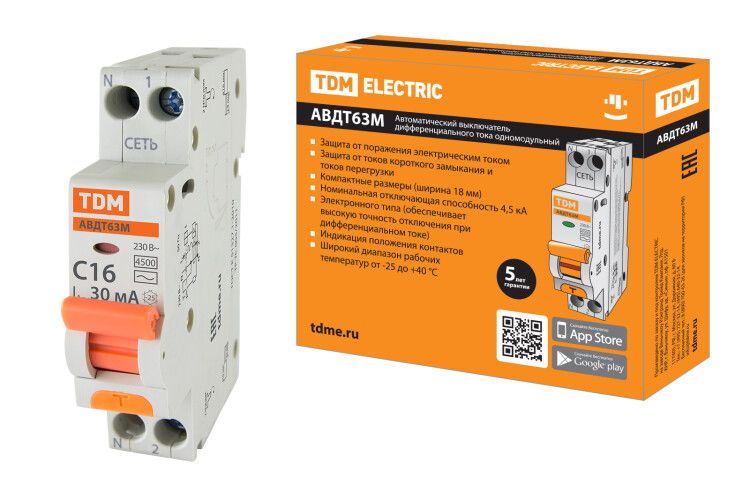

Выключатель автоматический дифференциального тока АВТД 63М 1+N 16А C 30мА AC (1 мод) от TDM ELECTRIC - это устройство, которое используется для отключения тока при коротких замыканиях или перегрузках, а также для предотвращения прикосновения человека к токоведущим частям электроустановок или протекания дифференциального тока на землю.

Преимущества этого выключателя:

Компактная ширина модуля (18 мм) позволяет экономить место в электрощитах по сравнению со стандартной шириной АВДТ63 (36 мм).
Имеет функции автоматического выключателя и выключателя дифференциального тока.
Наличие индикации срабатывания от дифференциального тока утечки.
Шесть заклепок усиливают конструкцию аппарата и предотвращают деформацию корпуса при затягивании клеммных винтов.

Особенности продукта:

Частота: 50 Гц.
Номинальный ток: 16 А.
Тип напряжения: переменный ток (AC).
Тип тока утечки: переменный ток (AC).
Номинальный ток утечки: 0.03 А.
Номинальное напряжение: 230 В.
Степень защиты (IP): IP20.
Степень загрязнения: 1.
Класс токоограничения: 3.
Общее количество полюсов: 2.
Категория перенапряжения: 3.
Характеристика отключения: без задержки.
Количество защищенных полюсов: 1.
Глубина установочная (встраиваемая): 75 мм.
Защита от ложного срабатывания: есть.
Рабочая температура окружающей среды: -25...40 °C.
Номинальная отключающая способность по IEC 60947-2: 4.5 кА.
Подходит для скрытого монтажа (заподлицо): да.
Характеристика срабатывания (кривая тока): C.
Модульная ширина (общее количество модульных расстояний): 1.
Отключение незащищенной нейтрали (N) совместно с защищенным полюсом: да.
Поперечное сечение подключаемого однопроволочного (жесткого) провода: 1.5...35 мм².
Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1: 4.5 кА.
Номинальная отключающая способность при коротком замыкании согласно EN 61009: 4.5 кА.

Этот выключатель автоматического дифференциального тока подходит для групповых линий, питающих розетки наружной установки. Корпус и детали выполнены из пластика, который не поддерживает горение.

В упаковке вы найдете:

Выключатель автоматического дифференциального тока АВТД63М - 1 шт.
Индивидуальная упаковка - 1 шт.
Руководство по эксплуатации - 1 шт.
Паспорт - 1 шт.

Характеристики c описанием

Частота:

50 Гц

Частота – это параметр, определяющий количество циклов переменного тока в секунду, измеряемое в герцах (Гц). В контексте автоматических выключателей дифференциального тока (диффавтоматов) частота является критически важным параметром, так как от нее зависит корректная работа устройства в электрической сети. Неправильный выбор частоты может привести к некорректной работе или даже выходу из строя диффавтомата. 50/60 Гц – это стандартные значения частоты для большинства электрических сетей по всему миру. Диффавтоматы, рассчитанные на эти частоты, могут работать как в сетях с частотой 50 Гц, так и в сетях с частотой 60 Гц. Это обеспечивает их универсальность и возможность использования в различных регионах. При выборе диффавтомата с такой частотой важно убедиться, что он соответствует стандартам вашей локальной сети. 50 Гц – это стандартная частота для большинства европейских и азиатских электрических сетей. Диффавтоматы, рассчитанные на частоту 50 Гц, предназначены для использования в этих регионах. При замене или установке диффавтомата убедитесь, что он соответствует частоте вашей электрической сети для обеспечения его корректной работы.

Номин. ток:

16 А

Номинальный ток (Номин. ток) — это максимальный ток, который автоматический выключатель дифференциального тока (диффавтомат) способен пропускать в нормальных условиях работы. Этот параметр определяет предельную нагрузку, которую может выдержать устройство без отключения. Правильный выбор номинального тока важен для обеспечения надежной защиты электрической сети от перегрузок и коротких замыканий. Номинальный ток 25 А означает, что диффавтомат рассчитан на пропускание тока до 25 ампер. Это значение подходит для защиты цепей с умеренной нагрузкой, таких как небольшие квартиры или офисы. При выборе диффавтомата с таким номиналом важно учитывать суммарную мощность подключенных устройств, чтобы избежать ложных срабатываний. Номинальный ток 16 А указывает на способность устройства пропускать ток до 16 ампер. Это значение часто используется для защиты отдельных бытовых приборов или небольших групп розеток. Рекомендуется использовать для цепей с умеренной нагрузкой, таких как освещение и бытовая техника средней мощности. Номинальный ток 32 А предназначен для более мощных цепей, таких как электроплиты, бойлеры или другие крупные бытовые приборы. Этот номинал обеспечивает надежную защиту при высоких нагрузках и подходит для цепей, где требуется значительная мощность. Номинальный ток 10 А подходит для цепей с низкой нагрузкой, таких как освещение или небольшие бытовые приборы. Этот номинал обеспечивает защиту от перегрузок и коротких замыканий в цепях с ограниченной мощностью. Номинальный ток 40 А используется для защиты цепей с высокой нагрузкой, таких как крупные бытовые приборы или небольшие производственные установки. Рекомендуется для цепей, где требуется значительная мощность и надежная защита. Номинальный ток 20 А подходит для защиты цепей средней мощности, таких как розеточные группы в жилых помещениях или офисах. Этот номинал обеспечивает надежную защиту при умеренных нагрузках и предотвращает перегрузки и короткие замыкания. Номинальный ток 6 А предназначен для цепей с очень низкой нагрузкой, таких как отдельные осветительные приборы или маломощные устройства. Этот номинал обеспечивает защиту от перегрузок и коротких замыканий в цепях с минимальной мощностью. Номинальный ток 63 А используется для защиты цепей с очень высокой нагрузкой, таких как крупные производственные установки или большие жилые комплексы. Этот номинал обеспечивает надежную защиту при экстремально высоких нагрузках и подходит для цепей, где требуется максимальная мощность. Номинальный ток 50 А предназначен для защиты цепей с высокой нагрузкой, таких как мощные электроприборы или крупные производственные установки. Рекомендуется для цепей, где требуется значительная мощность и надежная защита. Номинальный ток 13 А используется для цепей с умеренной нагрузкой, таких как бытовые приборы средней мощности или небольшие группы розеток. Этот номинал обеспечивает надежную защиту при умеренных нагрузках и предотвращает перегрузки и короткие замыкания.

Тип изделия:

Выключатель автоматический дифференциального тока

Тип изделия определяет категорию автоматического выключателя дифференциального тока (диффавтомата), характеризующую его функции и область применения. Правильный выбор типа изделия обеспечивает надежную защиту электрических цепей и безопасность эксплуатации. Выключатель автоматический дифференциального тока (диффавтомат) сочетает в себе функции защиты от перегрузок, коротких замыканий и дифференциального тока. Рекомендуется для комплексной защиты электрических цепей в жилых и коммерческих зданиях. Устройство защитного отключения (УЗО) предназначено для защиты от утечек тока, предотвращая поражение электрическим током и возгорания. УЗО не защищает от перегрузок и коротких замыканий, поэтому его следует использовать в сочетании с автоматическими выключателями. Выключатель автоматический обеспечивает защиту электрических цепей от перегрузок и коротких замыканий. Не обеспечивает защиту от дифференциального тока, поэтому для полной безопасности рекомендуется использовать в сочетании с УЗО. Аксессуар — дополнительные устройства и компоненты, которые могут быть использованы с автоматическими выключателями дифференциального тока для расширения их функциональности или удобства эксплуатации. Выключатель — общее название для устройств, предназначенных для разрыва электрической цепи. В зависимости от конструкции и назначения может выполнять различные функции защиты и управления. Устройство защиты от дугового пробоя предназначено для обнаружения и отключения дуговых разрядов в электрической цепи, что предотвращает возгорания и повреждения оборудования. Рекомендуется для использования в зданиях с повышенными требованиями к пожарной безопасности. Расцепитель — компонент автоматического выключателя, который отвечает за отключение цепи при возникновении перегрузки или короткого замыкания. Важно для поддержания надежной защиты и предотвращения повреждений электрической системы. Выключатель автоматический в литом корпусе — устройство, заключенное в прочный литой корпус, обеспечивающий повышенную защиту от внешних воздействий и механических повреждений. Рекомендуется для применения в промышленных условиях и в местах с высокими требованиями к надежности и долговечности оборудования.

С блокировкой:

Нет

Свойство 'С блокировкой' указывает на наличие или отсутствие механизма блокировки в автоматических выключателях дифференциального тока (диффавтоматах). Блокировка предотвращает несанкционированное или случайное отключение устройства, что обеспечивает дополнительную безопасность и надежность в эксплуатации. Отсутствие блокировки означает, что автоматический выключатель не оснащен механизмом, предотвращающим случайное или несанкционированное отключение. Это может быть приемлемо в бытовых условиях или в местах с ограниченным доступом, где вероятность случайного воздействия на устройство минимальна. Однако в промышленных или общественных местах рекомендуется использовать устройства с блокировкой для повышения безопасности. Наличие блокировки указывает на то, что автоматический выключатель оснащен специальным механизмом, который предотвращает случайное или несанкционированное отключение. Это особенно важно в промышленных и общественных местах, где безопасность и надежность работы электрической системы критически важны. Рекомендуется выбирать устройства с блокировкой для установки в местах с высоким уровнем ответственности и интенсивного использования.

Тип напряжения:

AC (перемен.)

Тип напряжения указывает на вид электрического тока, для которого предназначен дифференциальный автоматический выключатель. Значение 'AC (перемен.)' означает, что устройство рассчитано на работу с переменным током. Это важно для обеспечения правильной работы и защиты электрической сети от перегрузок и замыканий. При выборе диффавтомата необходимо учитывать тип напряжения, соответствующий характеристикам вашей электрической сети. Замена устройства на модель с неподходящим типом напряжения может привести к неправильной работе или повреждению оборудования.

Тип тока утечки:

AC (перемен.)

Тип тока утечки определяет, какой вид тока утечки может обнаружить и отключить автоматический выключатель дифференциального тока (диффавтомат). Это важный параметр, который влияет на безопасность эксплуатации электрических систем и устройств, защищая от поражения электрическим током и предотвращая пожары, вызванные утечками тока. Ток утечки типа AC (переменный) — это утечка переменного тока синусоидальной формы. Диффавтоматы, рассчитанные на этот тип тока утечки, подходят для стандартных бытовых и коммерческих электрических сетей, где утечки тока обычно имеют переменный характер. Рекомендуется использовать такие устройства в системах с простыми электрическими нагрузками, такими как освещение и розеточные группы, где возможные утечки тока будут переменными и синусоидальными. Ток утечки типа A — это утечка переменного тока синусоидальной формы и пульсирующего постоянного тока. Диффавтоматы, рассчитанные на этот тип тока утечки, подходят для более сложных электрических систем, включая те, где используются устройства с электронными компонентами, такие как компьютеры, стиральные машины и другое бытовое оборудование с импульсными источниками питания. Эти устройства обеспечивают более высокую степень защиты в условиях, когда возможны утечки тока не только переменного, но и пульсирующего постоянного тока.

Номин. ток утечки:

0.03 А

Номинальный ток утечки — это максимальное значение тока утечки, при котором автоматический выключатель дифференциального тока (диффавтомат) размыкает цепь для предотвращения поражения электрическим током и защиты от пожара. Этот параметр является ключевым при выборе устройства для обеспечения безопасности в электрических системах. 0.03 А — Данный номинальный ток утечки соответствует 30 мА и используется для защиты людей от поражения электрическим током в бытовых условиях. Рекомендуется для установки в жилых помещениях, ванных комнатах и других местах с повышенной влажностью. 0.1 А — Номинальный ток утечки 100 мА подходит для защиты от пожара и защиты оборудования. Рекомендуется для использования в промышленных и коммерческих объектах, где требуется более высокая чувствительность к утечкам тока. 0.3 А — Ток утечки 300 мА предназначен для защиты от пожаров и используется в основном для защиты электрических систем в промышленных условиях, где утечки тока могут быть более значительными. 0.01 А — Номинальный ток утечки 10 мА используется для защиты особо чувствительных к электрическим утечкам зон, таких как медицинские учреждения и лаборатории, где требуется максимальная безопасность. 1 А — Ток утечки 1 А применяется в специализированных промышленных условиях, где необходима защита от значительных утечек тока. Используется в крупных производственных установках. 300 А — Значение 300 А относится к высокомощным промышленным диффавтоматам, предназначенным для защиты от серьезных утечек в крупных электрических системах. Применяется в тяжелой промышленности и энергетических установках. 30 А — Номинальный ток утечки 30 А используется в промышленных и коммерческих системах для защиты от значительных утечек тока. Подходит для крупных электрических установок. 100 А — Значение 100 А применяется в крупных промышленных и коммерческих объектах для защиты от значительных утечек тока. Используется в условиях, требующих высокой мощности и надежности. 10 А — Номинальный ток утечки 10 А применяется в специализированных промышленных и коммерческих условиях, где требуется защита от значительных утечек тока. Подходит для средних и крупных электрических систем.

Номин. напряжение:

230 В

Номинальное напряжение (В) - это напряжение, на которое рассчитан автоматический выключатель дифференциального тока (диффавтомат) для корректной и безопасной работы. Оно определяет, при каком напряжении устройство будет функционировать в пределах своих технических характеристик, обеспечивая защиту от перегрузок и коротких замыканий. 230 В - Стандартное номинальное напряжение для большинства бытовых и коммерческих электрических систем в Европе. Диффавтоматы, рассчитанные на 230 В, обеспечивают надежную защиту в условиях стабильного напряжения сети. Рекомендуется для использования в стандартных однофазных сетях. 400 В - Номинальное напряжение, характерное для трехфазных электрических систем. Диффавтоматы с этим значением используются в промышленных и крупных коммерческих установках, где требуется защита трехфазного оборудования. При выборе такого устройства необходимо учитывать специфику нагрузки и тип сети. 415 В - Также предназначено для трехфазных систем, но с небольшим отклонением от стандартного значения 400 В. Такие диффавтоматы применяются в специфических промышленных условиях, где допустимы небольшие вариации номинального напряжения. Важно учитывать точные требования оборудования и сети при выборе. 240 В - Используется в некоторых странах и регионах, где стандартное напряжение сети составляет 240 В. Диффавтоматы с этим номинальным напряжением обеспечивают защиту в сетях с таким напряжением. Важно проверять соответствие местным стандартам и требованиям. 220 В - Номинальное напряжение, распространенное в странах СНГ и некоторых других регионах. Диффавтоматы, рассчитанные на 220 В, подходят для использования в однофазных сетях с соответствующим напряжением. Рекомендуется для бытовых и малых коммерческих установок. 220-230 В - Диапазон номинального напряжения, указывающий на возможность работы диффавтомата в сетях с напряжением от 220 до 230 В. Это позволяет устройству быть универсальным для использования в разных регионах с небольшими вариациями напряжения сети. Оптимально для обеспечения стабильной защиты в условиях колебаний напряжения. 230 В - Стандартное номинальное напряжение для большинства бытовых и коммерческих электрических систем в Европе. Диффавтоматы, рассчитанные на 230 В, обеспечивают надежную защиту в условиях стабильного напряжения сети. Рекомендуется для использования в стандартных однофазных сетях.

Степень защиты (IP):

IP20

Степень защиты (IP) указывает на уровень защиты автоматических выключателей дифференциального тока (диффавтоматов) от проникновения твердых предметов и воды. Это свойство важно для обеспечения надежной работы устройства в различных условиях эксплуатации и предотвращения повреждений, вызванных внешними факторами. Степень защиты обозначается двумя цифрами: первая цифра указывает на уровень защиты от твердых предметов, вторая — от влаги. IP20: Обеспечивает защиту от проникновения твердых объектов диаметром более 12,5 мм, таких как пальцы. Не защищен от воды. Рекомендуется для использования в сухих, чистых помещениях, где нет риска контакта с жидкостями. IP2X: Аналогично IP20, обеспечивает защиту от проникновения твердых объектов диаметром более 12,5 мм. Не имеет защиты от воды. Подходит для установки в местах, где защита от влаги не требуется. IP40: Обеспечивает защиту от твердых объектов диаметром более 1 мм, таких как мелкие инструменты и провода. Не защищен от воды. Рекомендуется для установки в промышленных и технических помещениях с ограниченным воздействием влаги. IP4X: Аналогично IP40, обеспечивает защиту от проникновения твердых объектов диаметром более 1 мм. Не имеет защиты от воды. Подходит для применения в условиях, где требуется повышенная защита от пыли и мелких твердых частиц. IP21: Обеспечивает защиту от твердых объектов диаметром более 12,5 мм и от капель воды, падающих вертикально. Подходит для установки в местах с минимальной влажностью, например, в жилых и офисных помещениях, где возможны случайные капли воды. IP30: Обеспечивает защиту от твердых объектов диаметром более 2,5 мм, таких как инструменты и провода. Не защищен от воды. Рекомендуется для установки в сухих помещениях, где требуется защита от более мелких твердых частиц.

Степень загрязнения:

Степень загрязнения — это классификация условий окружающей среды, в которых может эксплуатироваться автоматический выключатель дифференциального тока. Она определяет уровень загрязнений, которые могут присутствовать в воздухе и оседать на изоляционных частях устройства, влияя на его надежность и безопасность работы. Степень загрязнения 1 характеризуется отсутствием загрязнений или наличием только сухих, не проводящих электричество загрязнений. В таких условиях диффавтоматы могут эксплуатироваться без риска для их изоляционных свойств. Рекомендуется для использования в чистых и сухих помещениях, таких как офисы и жилые здания. Степень загрязнения 2 предполагает наличие только неконденсирующейся влажности и загрязнений, которые могут вызвать временное снижение изоляционных свойств. Это типично для большинства жилых и коммерческих помещений, где возможны небольшие загрязнения и влажность. В таких условиях необходимо периодически проверять состояние устройства и при необходимости проводить очистку. Степень загрязнения 3 включает загрязнения, которые могут вызвать снижение изоляционных свойств, включая конденсирующуюся влажность или значительное количество пыли. Это характерно для промышленных помещений, сельскохозяйственных объектов и других мест с повышенной загрязненностью. Для таких условий рекомендуется выбирать диффавтоматы с повышенной защитой и регулярно проводить техническое обслуживание.

Класс токоограничения:

Класс токоограничения указывает на способность автоматического выключателя дифференциального тока (диффавтомата) ограничивать ток короткого замыкания, снижая его до безопасного уровня. Этот параметр важен для защиты электропроводки и оборудования от повреждений, а также для предотвращения пожаров. Выбор класса токоограничения зависит от конкретных условий эксплуатации и требований к безопасности. Класс токоограничения 3: Обеспечивает максимальное ограничение тока короткого замыкания, что обеспечивает наилучшую защиту оборудования и электропроводки. Рекомендуется для использования в системах с высокой вероятностью коротких замыканий и в критически важных установках, где необходима максимальная безопасность. Класс токоограничения 1: Предоставляет базовый уровень токоограничения. Подходит для стандартных бытовых и коммерческих установок, где вероятность коротких замыканий ниже, и требования к защите менее строгие. Использование этого класса может быть экономически выгодным при условии соответствия требованиям безопасности. Класс токоограничения 10: Обеспечивает высокий уровень токоограничения, подходящий для промышленных и коммерческих объектов с высокой нагрузкой и риском коротких замыканий. Рекомендуется для применения в системах, где важна надежная защита и минимизация повреждений оборудования. Класс токоограничения 16: Предоставляет максимальный уровень защиты среди перечисленных классов. Идеален для использования в особо ответственных и высоконагруженных системах, где критически важно предотвратить любые повреждения оборудования и обеспечить максимальную безопасность.

Общ. количество полюсов:

Общее количество полюсов в автоматических выключателях дифференциального тока (диффавтоматах) указывает на количество электрических цепей, которые устройство может одновременно защищать. Это свойство важно для определения совместимости диффавтомата с конкретной электрической сетью и типом нагрузки, а также для обеспечения надежной защиты от перегрузок и коротких замыканий. Однополюсные диффавтоматы предназначены для защиты одной фазы. Они используются в однофазных электрических сетях, где требуется защита только одной линии. Такие устройства обычно применяются в бытовых условиях для защиты отдельных приборов или небольших групп розеток. Однополюсные диффавтоматы не обеспечивают защиту нейтрального проводника. Двухполюсные диффавтоматы защищают как фазный, так и нейтральный проводники. Они чаще всего применяются в однофазных электрических сетях, где требуется комплексная защита всей цепи. Двухполюсные устройства обеспечивают более надежную защиту, так как отключают сразу оба проводника при обнаружении неисправности. Трехполюсные диффавтоматы используются в трехфазных электрических сетях для защиты трех фазных проводников. Они подходят для промышленных и коммерческих применений, где требуется защита оборудования, работающего на трехфазном питании. Такие устройства не защищают нейтральный проводник, поэтому их применение ограничено сетями без необходимости защиты нейтрали. Четырехполюсные диффавтоматы предназначены для защиты трех фазных проводников и одного нейтрального проводника. Они используются в трехфазных электрических сетях с нейтралью, обеспечивая полную защиту всех четырех проводников. Это наиболее универсальный тип диффавтоматов, подходящий для широкого спектра применений, включая промышленные, коммерческие и сложные бытовые системы.

Категория перенапряжения:

Категория перенапряжения характеризует уровень устойчивости автоматического выключателя дифференциального тока (диффавтомата) к импульсным перенапряжениям, которые могут возникать в электрической сети. Данное свойство указывает на способность устройства выдерживать определенные уровни перенапряжений без повреждений и сбоев в работе, что важно для обеспечения надежной защиты электрической установки и подключенного оборудования. Категория перенапряжения определяется в соответствии с международными стандартами и имеет значения 2, 3 и 4. Категория перенапряжения 2 указывает на способность диффавтомата выдерживать импульсные перенапряжения до 2.5 кВ. Такие устройства подходят для использования в условиях, где вероятность возникновения перенапряжений невелика, например, в бытовых установках и офисных помещениях. Рекомендуется применять в местах с низким уровнем риска импульсных перенапряжений. Категория перенапряжения 3 указывает на способность диффавтомата выдерживать импульсные перенапряжения до 4 кВ. Эти устройства предназначены для использования в средах с умеренным уровнем риска перенапряжений, таких как промышленные и коммерческие установки. Выбор диффавтоматов категории 3 обеспечивает дополнительную защиту в условиях возможных колебаний напряжения и импульсных перенапряжений. Категория перенапряжения 4 указывает на способность диффавтомата выдерживать импульсные перенапряжения до 6 кВ. Эти устройства предназначены для использования в условиях с высоким уровнем риска импульсных перенапряжений, например, в промышленных установках с тяжелыми условиями эксплуатации или в местах, где возможны частые и сильные колебания напряжения. Рекомендуется для критически важных систем, требующих максимальной защиты.

Характеристика отключения:

Без задержки

Характеристика отключения определяет, как быстро автоматический выключатель дифференциального тока (диффавтомат) реагирует на обнаружение утечки тока. Это важный параметр, влияющий на безопасность и надежность электрической системы. Без выдержки времени: Диффавтомат с характеристикой отключения без выдержки времени срабатывает мгновенно при обнаружении утечки тока. Это обеспечивает максимальную защиту от поражения электрическим током и предотвращает повреждение оборудования. Рекомендуется использовать в жилых и коммерческих помещениях, где требуется мгновенная реакция на утечку тока. Селективный: Диффавтомат с селективной характеристикой отключения имеет небольшую задержку перед срабатыванием. Это позволяет диффавтоматам, расположенным ближе к источнику питания, не срабатывать при возникновении утечки тока, если утечка была обнаружена и устранена диффавтоматами, расположенными далее по цепи. Рекомендуется для использования в сложных электрических системах с несколькими уровнями защиты, чтобы избежать ненужного отключения всей системы.

Количество защищенных полюсов:

Количество защищенных полюсов указывает на количество проводников, которые могут быть одновременно защищены дифференциальным автоматическим выключателем. Это свойство определяет, сколько фаз и нейтральных проводников будет защищено от перегрузок, коротких замыканий и утечек тока. Выбор правильного количества полюсов зависит от конфигурации электрической сети и требований безопасности. Двухполюсные диффавтоматы предназначены для защиты однофазных сетей, где требуется защита как фазного, так и нейтрального проводника. Они часто используются в бытовых установках и малых коммерческих объектах. Однополюсные диффавтоматы защищают только фазный проводник. Они применяются в системах, где нейтральный проводник не требует защиты, или в специфических сценариях, таких как защитные цепи. Четырехполюсные диффавтоматы предназначены для трехфазных сетей с нейтральным проводником. Они обеспечивают комплексную защиту всех фаз и нейтрали, что делает их идеальными для промышленных и крупных коммерческих объектов. Трехполюсные диффавтоматы используются для трехфазных сетей без нейтрального проводника. Они защищают все три фазы и применяются в промышленных установках, где нейтральный проводник не требуется. Семиполюсные диффавтоматы обеспечивают защиту для сложных многополюсных систем, часто встречающихся в специализированных промышленных приложениях. Они могут включать в себя защиту нескольких фаз и нейтральных проводников, а также дополнительных функциональных проводников.

Глубина установочная (встраив.):

75 мм

Глубина установочная (встраив.) — это параметр, характеризующий глубину, на которую автоматический выключатель дифференциального тока (диффавтомат) устанавливается в распределительный щит или монтажную панель. Этот параметр важен для обеспечения правильной установки и надежной работы устройства, а также для соответствия требованиям по безопасности и стандартам монтажа. Глубина установочная 69 мм — подходит для стандартных монтажных панелей и распределительных щитов. Обеспечивает надежное закрепление и удобство установки в большинстве типовых электрических шкафов. Глубина установочная 46 мм — позволяет использовать диффавтомат в условиях ограниченного пространства. Рекомендуется для компактных распределительных щитов и мест с ограниченной глубиной установки. Глубина установочная 73 мм — обеспечивает дополнительное пространство для подключения проводов и установки дополнительных компонентов. Подходит для более глубоких монтажных панелей. Глубина установочная 72 мм — стандартный размер для большинства распределительных щитов. Обеспечивает достаточное пространство для подключения и обслуживания устройства. Глубина установочная 50 мм — компактный вариант, удобный для установки в ограниченные пространства. Рекомендуется для использования в небольших распределительных щитах. Глубина установочная 75 мм — позволяет размещать диффавтомат в более глубоких монтажных панелях, обеспечивая дополнительное пространство для подключения и технического обслуживания. Глубина установочная 44 мм — минимальная глубина, подходящая для установки в крайне ограниченные пространства. Рекомендуется для использования в компактных распределительных щитах и панелях. Глубина установочная 91 мм — максимальная глубина, обеспечивающая наибольшее пространство для подключения и размещения дополнительных компонентов. Рекомендуется для крупных распределительных щитов и промышленных установок. Глубина установочная 72.1 мм — аналогична стандартной глубине 72 мм, с незначительным увеличением для специфических монтажных требований. Подходит для стандартных распределительных щитов. Глубина установочная 66 мм — промежуточная глубина, обеспечивающая баланс между компактностью и удобством подключения. Подходит для большинства типовых монтажных панелей.

Защита от ложного срабатывания:

Да

Защита от ложного срабатывания — это функция автоматического выключателя дифференциального тока (диффавтомата), предназначенная для предотвращения ненужных отключений устройства в случае кратковременных или незначительных колебаний тока, которые не представляют угрозы для системы электроснабжения. Такая защита повышает надежность работы устройства и снижает вероятность перебоев в электроснабжении из-за ложных тревог. Отсутствие защиты от ложного срабатывания означает, что диффавтомат может отключаться при малейших колебаниях тока, даже если они не представляют реальной угрозы. Это может привести к частым и ненужным перебоям в работе электросети. Рекомендуется использовать такие устройства в менее критичных системах, где кратковременные отключения не приведут к серьезным последствиям. Наличие защиты от ложного срабатывания обеспечивает стабильную работу диффавтомата, минимизируя вероятность ненужных отключений. Это особенно важно в системах, где стабильность электроснабжения критична, например, в медицинских учреждениях или на промышленных предприятиях. Рекомендуется выбирать устройства с этой функцией для повышения надежности и бесперебойности работы электросети.

Рабочая температура окружающей среды:

-25...40 °C

Рабочая температура окружающей среды – это диапазон температур, в пределах которого автоматический выключатель дифференциального тока (диффавтомат) может работать корректно и без сбоев. Этот параметр важен для обеспечения надежной работы устройства в различных климатических условиях и при различных температурных режимах эксплуатации. Диапазон рабочих температур от -25 до 40 град.C. Подходит для стандартных условий эксплуатации, таких как жилые и офисные помещения. При температуре ниже -25 град.C или выше 40 град.C возможны сбои в работе устройства. Диапазон рабочих температур от -25 до 50 град.C. Подходит для использования в более теплых регионах или в условиях, где температура может подниматься выше 40 град.C. Не рекомендуется использовать при температурах ниже -25 град.C. Диапазон рабочих температур от -40 до 50 град.C. Подходит для экстремальных климатических условий, таких как северные регионы или промышленные объекты с высокими требованиями к температурной устойчивости. Обеспечивает надежную работу при низких температурах до -40 град.C. Диапазон рабочих температур от -25 до 70 град.C. Подходит для условий с высокими температурами, например, в промышленных цехах или на объектах с высокой тепловой нагрузкой. Не рекомендуется использовать при температурах ниже -25 град.C. Диапазон рабочих температур от -40 до 55 град.C. Обеспечивает надежную работу в условиях как низких, так и высоких температур. Подходит для широкого спектра применения, включая регионы с суровыми зимами. Диапазон рабочих температур не указан. Уточните у производителя или в технической документации для получения точной информации. Диапазон рабочих температур от -25 до 60 град.C. Подходит для условий с умеренно высокими температурами. Обеспечивает надежную работу в большинстве промышленных и жилых помещений. Диапазон рабочих температур от -35 до 70 град.C. Подходит для эксплуатации в условиях значительных температурных колебаний. Рекомендуется для объектов с экстремальными температурными режимами. Диапазон рабочих температур от -25 до 55 град.C. Подходит для большинства климатических условий, обеспечивая надежную работу как при низких, так и при высоких температурах. Минимальная рабочая температура -25 град.C. Максимальная температура не указана, уточните у производителя или в технической документации для получения точной информации.

Номин. отключающая способность по IEC 60947-2:

4.5 кА

Номинальная отключающая способность по IEC 60947-2 определяет максимальный ток короткого замыкания, который автоматический выключатель дифференциального тока (диффавтомат) способен отключить без повреждений. Это важный параметр, который гарантирует надежную защиту электрических цепей от перегрузок и коротких замыканий, соответствуя международным стандартам безопасности. Отключающая способность 6 кА указывает на то, что данный диффавтомат может безопасно отключить ток короткого замыкания до 6 000 ампер. Подходит для использования в бытовых и небольших коммерческих установках. При выборе такого устройства необходимо учитывать, что оно не предназначено для промышленных объектов с высокими токами короткого замыкания. Отключающая способность 10 кА означает, что диффавтомат способен отключить ток короткого замыкания до 10 000 ампер. Это значение подходит для большинства коммерческих и промышленных применений, где возможны более высокие токи короткого замыкания. Рекомендуется для установки в зданиях с более сложными электрическими системами. Отключающая способность 4.5 кА указывает на максимальный ток короткого замыкания, который диффавтомат может отключить, равный 4 500 ампер. Это значение подходит для небольших бытовых установок и систем с низким риском коротких замыканий. Важно учитывать, что для более высоких токов это устройство может быть недостаточным. Отключающая способность 15 кА указывает на то, что диффавтомат может безопасно отключить ток короткого замыкания до 15 000 ампер. Это значение подходит для сложных промышленных и коммерческих установок, где возможны очень высокие токи короткого замыкания. Такой диффавтомат обеспечивает максимальную защиту и надежность в условиях высоких нагрузок.

Подходит для скрытого монтажа (заподлицо):

Да

Свойство указывает на возможность установки автоматического выключателя дифференциального тока (диффавтомата) таким образом, чтобы его корпус был полностью скрыт в стене или в специальной монтажной коробке, обеспечивая эстетичный внешний вид и безопасность. Это особенно важно для помещений с высокими требованиями к дизайну интерьера и безопасности, таких как жилые помещения, офисы и коммерческие здания. Скрытый монтаж позволяет минимизировать выступающие элементы и уменьшить риск случайного повреждения устройства. Автоматический выключатель дифференциального тока (диффавтомат) поддерживает скрытый монтаж, что означает, что его можно установить заподлицо со стеной или в монтажной коробке. Это обеспечивает более эстетичный вид и дополнительную защиту устройства от механических повреждений. Рекомендуется выбирать такие модели для помещений с высокими требованиями к дизайну и безопасности, а также для мест с повышенной влажностью или пылью, где выступающие элементы могут быть подвержены коррозии или загрязнению. Автоматический выключатель дифференциального тока (диффавтомат) не поддерживает скрытый монтаж, что означает, что устройство будет выступать над поверхностью стены или монтажной коробки. Это может быть приемлемо для технических помещений, гаражей или других мест, где эстетические требования не так важны. В таких случаях рекомендуется учитывать возможность случайного повреждения устройства и устанавливать его в местах с минимальным риском воздействия внешних факторов.

Характеристика срабатывания (кривая тока):

Характеристика срабатывания (кривая тока) определяет, при каких условиях автоматический выключатель дифференциального тока (диффавтомат) сработает, отключая электрическую цепь. Она указывает на временной интервал и величину тока, при которых происходит срабатывание устройства в случае перегрузки или короткого замыкания. Правильный выбор характеристики срабатывания важен для обеспечения защиты оборудования и предотвращения ложных срабатываний. Характеристика срабатывания типа C: Диффавтоматы с этой характеристикой срабатывают при токе в 5-10 раз превышающем номинальный ток. Это делает их подходящими для цепей с умеренными пусковыми токами, таких как осветительные сети или розеточные группы. Рекомендуется использовать в бытовых и коммерческих установках. Характеристика срабатывания типа B: Диффавтоматы с этой характеристикой срабатывают при токе в 3-5 раз превышающем номинальный ток. Они подходят для цепей с низкими пусковыми токами, таких как цепи освещения или цепи с небольшими нагрузками. Рекомендуется использовать в жилых помещениях и офисах. Характеристика срабатывания типа D: Диффавтоматы с этой характеристикой срабатывают при токе в 10-20 раз превышающем номинальный ток. Они предназначены для цепей с высокими пусковыми токами, таких как двигатели, трансформаторы, сварочные аппараты. Рекомендуется использовать в промышленных установках. Характеристика срабатывания типа K: Диффавтоматы с этой характеристикой срабатывают при токе в 8-12 раз превышающем номинальный ток. Они оптимальны для цепей с индуктивными нагрузками, такими как двигатели и трансформаторы, где требуются более высокие пусковые токи. Рекомендуется использовать в промышленных и коммерческих установках.

Модульная ширина (общ. кол-во модульных расстояний):

Модульная ширина автоматического выключателя дифференциального тока (диффавтомата) указывает на количество стандартных модульных единиц, занимаемых устройством на DIN-рейке. Это свойство важно для правильного планирования и распределения пространства в электрическом щите, а также для обеспечения совместимости с другими модулями и компонентами. Модульная ширина 1 означает, что устройство занимает одну стандартную модульную единицу на DIN-рейке. Это компактное решение, подходящее для ограниченного пространства и минимальных требований по защите. Модульная ширина 2 указывает на то, что устройство занимает две модульные единицы. Это стандартный размер для многих диффавтоматов, обеспечивающий баланс между компактностью и функциональностью. Модульная ширина 3 подразумевает, что устройство занимает три модульные единицы. Этот размер подходит для более сложных систем, требующих дополнительных функций или более высокой мощности. Модульная ширина 3.5 означает, что устройство занимает три с половиной модульные единицы. Это может быть необходимо для специфических моделей с дополнительными функциями или встроенными аксессуарами. Модульная ширина 4 указывает на устройство, занимающее четыре модульные единицы. Это часто используется в более сложных системах, требующих высокой надежности и дополнительных защитных функций. Модульная ширина 4.5 означает, что устройство занимает четыре с половиной модульные единицы. Это может быть необходимо для моделей с расширенными функциональными возможностями. Модульная ширина 7 указывает на устройство, занимающее семь модульных единиц. Это характерно для систем с высокими требованиями по защите и функциональности. Модульная ширина 7.5 означает, что устройство занимает семь с половиной модульных единиц. Это может быть необходимо для специализированных решений с дополнительными функциями. Модульная ширина 10 указывает на устройство, занимающее десять модульных единиц. Это подходит для крупных и сложных систем, требующих обширных защитных и функциональных возможностей. Модульная ширина 13 означает, что устройство занимает тринадцать модульных единиц. Это используется в очень крупных системах с высокими требованиями по защите и функциональности, где пространство в щите позволяет установку таких крупных устройств.

Отключение незащищ. нейтрали (N) совместно с защищ. полюсом:

Да

Данное свойство указывает на возможность одновременного отключения незащищенного нейтрального провода (N) и защищенного полюса в случае срабатывания автоматического выключателя дифференциального тока. Это важно для обеспечения полной безопасности и предотвращения возможного поражения электрическим током или повреждения оборудования. Опция "Да" означает, что автоматический выключатель дифференциального тока способен отключать не только защищенный полюс, но и незащищенную нейтраль (N) одновременно. Это повышает уровень безопасности, так как исключает возможность наличия напряжения на нейтральном проводе при отключенном защищенном полюсе. Рекомендуется использовать в системах, где требуется максимальная безопасность и защита от утечек тока. Опция "Нет" указывает на то, что автоматический выключатель дифференциального тока отключает только защищенный полюс, оставляя незащищенную нейтраль (N) подключенной. Это может быть приемлемо в системах, где нейтральный провод не представляет значительной опасности, но требует дополнительного внимания к возможным рискам. Выбор данной опции может быть оправдан в менее критичных приложениях или в целях экономии.

Поперечн. сечение подключ. однопроволочного (жесткого) провода:

1.5...35 мм²

Поперечное сечение подключаемого однопроволочного (жесткого) провода является важным параметром при выборе автоматических выключателей дифференциального тока (диффавтоматов). Этот параметр определяет диапазон допустимых сечений проводов, которые могут быть подключены к устройству, обеспечивая надежное соединение и эффективную работу. Выбор правильного сечения провода влияет на безопасность и долговечность электрической сети, предотвращая перегрев и потенциальные аварийные ситуации. Максимальное поперечное сечение провода 25 мм². Подходит для подключения проводов с большим током нагрузки, обеспечивая надежное соединение и минимальное сопротивление. Максимальное поперечное сечение провода 16 мм². Оптимально для использования в бытовых и небольших промышленных сетях, обеспечивая достаточную пропускную способность для большинства применений. Максимальное поперечное сечение провода 35 мм². Применяется для высоконагруженных электрических цепей, обеспечивая высокий уровень безопасности и надежности при больших токах. Минимальное поперечное сечение провода 2.5 мм². Рекомендуется для стандартных бытовых розеток и осветительных цепей, обеспечивая достаточную пропускную способность и надежность соединения. Диапазон допустимых сечений от 0 до 25 мм². Обеспечивает гибкость в выборе проводов для различных электрических цепей, от низконагруженных до средненагруженных. Диапазон допустимых сечений от 1.5 до 35 мм². Подходит для широкого спектра применений, от бытовых сетей до промышленных установок с высокой нагрузкой. Диапазон допустимых сечений от 1 до 25 мм². Обеспечивает достаточную гибкость для различных применений, от легких бытовых цепей до более нагруженных промышленных линий. Диапазон допустимых сечений от 0.75 до 16 мм². Оптимально для бытовых применений и небольших коммерческих установок, обеспечивая надежное соединение и безопасность. Диапазон допустимых сечений от 1 до 35 мм². Широкий диапазон, подходящий для различных типов нагрузок, от бытовых до промышленных цепей с высокой нагрузкой. Диапазон допустимых сечений от 1 до 16 мм². Подходит для большинства бытовых и малых коммерческих применений, обеспечивая надежность и безопасность соединений.

Номин. отключающая способность при коротком замыкании Icn по EN 61009-1:

4.5 кА

Номинальная отключающая способность при коротком замыкании (Icn) по стандарту EN 61009-1 определяет максимальный ток короткого замыкания, который автоматический выключатель дифференциального тока (диффавтомат) способен безопасно отключить без повреждений. Это ключевой параметр для обеспечения надежности и безопасности электрической сети, так как он показывает, насколько эффективно устройство может защитить от коротких замыканий. 6 кА: Диффавтомат с номинальной отключающей способностью 6 кА подходит для использования в жилых и коммерческих помещениях с умеренной нагрузкой. Он обеспечивает достаточную защиту в большинстве стандартных электрических систем. Рекомендуется для типичных бытовых применений и небольших офисов. 4.5 кА: Диффавтомат с номинальной отключающей способностью 4.5 кА предназначен для менее нагруженных сетей. Он подходит для использования в небольших жилых объектах или в ситуациях, где вероятность короткого замыкания невелика. При выборе такого устройства важно убедиться, что нагрузка в сети не превышает его возможности. 10 кА: Диффавтомат с номинальной отключающей способностью 10 кА предназначен для использования в промышленных и коммерческих объектах с высокой нагрузкой. Он обеспечивает высокий уровень защиты и способен справиться с большими токами короткого замыкания, что делает его идеальным для сложных и мощных электрических систем. 4 кА: Диффавтомат с номинальной отключающей способностью 4 кА подходит для использования в сетях с низкой нагрузкой. Это минимальное значение, которое обеспечивает базовую защиту и подходит для небольших жилых помещений или вспомогательных систем, где вероятность короткого замыкания минимальна.

Номин. отключающая способность при коротком замыкании согласно EN 61009:

4.5 кА

Номинальная отключающая способность при коротком замыкании согласно EN 61009 указывает максимальный ток короткого замыкания, который автоматический выключатель дифференциального тока (диффавтомат) способен безопасно отключить без повреждения. Этот параметр измеряется в килоамперах (кА) и является критическим для обеспечения безопасности электрической системы, предотвращая перегрев и возможные пожары. Значение 6 кА указывает, что диффавтомат способен отключить ток короткого замыкания до 6 кА. Это значение подходит для использования в жилых и малых коммерческих установках с относительно низкими уровнями короткого замыкания. Значение 10 кА указывает на возможность отключения токов короткого замыкания до 10 кА. Такие устройства часто используются в коммерческих и промышленных установках, где возможны более высокие токи короткого замыкания. Значение 4.5 кА подходит для небольших жилых объектов и частных домов, где вероятность высоких токов короткого замыкания минимальна. Это значение обеспечивает базовую защиту при низких уровнях короткого замыкания. Значение 20 кА указывает на высокую отключающую способность, подходящую для крупных промышленных объектов и электрических систем с высокими уровнями короткого замыкания. Такие устройства обеспечивают надежную защиту в условиях интенсивной эксплуатации. Значение 25 кА применяется в электрических установках с очень высокими уровнями короткого замыкания, таких как крупные производственные предприятия и энергетические объекты. Это значение гарантирует максимальную защиту и надежность системы. Значение 13 кА подходит для средних коммерческих и промышленных объектов. Оно обеспечивает достаточную защиту в условиях умеренных токов короткого замыкания, часто встречающихся в таких установках. Значение 32 кА указывает на максимальную отключающую способность, предназначенную для самых критических и высоконагруженных электрических систем, где возможны экстремально высокие токи короткого замыкания. Это значение обеспечивает высший уровень безопасности и надежности. Значение 16 кА подходит для использования в крупных коммерческих и промышленных объектах, где возможны значительные токи короткого замыкания. Это значение обеспечивает надежную защиту и стабильную работу системы.
