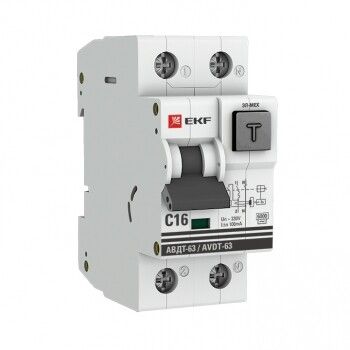

Дифференциальный автомат АВДТ-63 16А/100мА (характеристика C, эл-мех тип AС) 6кА PROxima | DA63-16-100em-AC EKF

Автоматический выключатель дифференциального тока АВДТ-63 EKF PROxima - это двухполюсное электромеханическое устройство, совмещающее защиту от токов утечки (100 мА) и перегрузок/коротких замыканий (характеристика C, 16 А). Подходит для установки в распределительных щитах жилых, общественных и промышленных объектах, где требуется надежная защита людей и оборудования.

Назначение и область применения

АВДТ-63 EKF PROxima предназначен для защиты человека от поражения электрическим током при утечках на землю, а также для предотвращения повреждений проводки и оборудования при перегрузках и коротких замыканиях. Устройство применяется в сетях переменного тока 230 В, частотой 50 Гц. Часто используется в бытовых щитах, на входе в квартиры, в помещениях с повышенной влажностью (ваннные комнаты, кухни), а также на участках питания электрооборудования: стиральных машин, бойлеров, насосов, тепловых завес.

Технические характеристики

• Номинальный ток: 16 А
• Дифференциальный ток утечки: 100 мА
• Тип тока утечки: AC - реагирует на синусоидальные переменные токи утечки (стандартный тип для бытовых сетей)
• Номинальное напряжение: 230 В
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при максимальном токе КЗ до 6000 А
• Характеристика срабатывания: C - оптимальна для нагрузок с высокими пусковыми токами (электродвигатели, трансформаторы, люминесцентные светильники)
• Количество полюсов: 2 - коммутируются фаза и ноль одновременно
• С коммутируемым нейтральным проводником: да - обеспечивает полное отключение цепи
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли; подходит только для внутренней установки в закрытых щитах
• Способ монтажа: DIN-рейка 35 мм
• Количество модулей: 2 - занимает два стандартных модуля в щите
• Глубина монтажа: 45 мм - требует достаточного свободного места внутри шкафа
• Рабочий диапазон температур: -25…+50 C - допустимо использование в неотапливаемых помещениях
• Поперечное сечение подключаемых проводов: 0–25 мм2 - совместим с медными и алюминиевыми жилами
• Класс токоограничения: 3 - быстродействующее устройство, снижающее энергию КЗ
• Категория перенапряжения: III - предназначено для установки в распределительных системах II класса (например, после главного ввода)
• Степень загрязнения: 3 - рассчитан на работу в условиях возможного накопления пыли и влаги внутри щита
• Гарантийный срок: 84 месяца (7 лет)

Совместимость и монтаж

АВДТ-63 EKF PROxima устанавливается на стандартную DIN-рейку 35 мм. Для монтажа необходимы два соседних модуля в распределительном щите. Обязательно соблюдайте полярность: входные контакты помечены L/N, выходные - T/L и T/N. Нельзя использовать с постоянным током. Коммутация возможна как с медными, так и с алюминиевыми проводами, но при использовании алюминия необходимо применять специальные наконечники и контролировать затяжку винтов. После установки проверьте работоспособность кнопкой «Тест» - она имитирует утечку тока и должна вызвать отключение.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 61009-1 и ГОСТ Р 51326.1. Электромеханическая конструкция гарантирует срабатывание даже при отсутствии внешнего питания - в отличие от электронных аналогов, не зависит от качества электросети. Это делает его более надежным в аварийных ситуациях, когда напряжение может проседать или пропадать.

Преимущества

• Электромеханический принцип работы - работает без внешнего питания, что повышает надежность при авариях
• Комбинированная защита: одно устройство заменяет отдельный автомат + УЗО, экономит место в щите
• Коммутация нулевого провода - исключает риск сохранения потенциала на оборудовании после отключения
• Широкий диапазон рабочих температур - подходит для установки в холодных помещениях (гаражи, подвалы)
• Поддержка алюминиевых проводов - удобно при реконструкции старых сетей
• Долгий гарантийный срок - 7 лет, что говорит о высоком качестве сборки

Ограничения применения

• Не подходит для сетей с постоянным током или сложной формой тока утечки (например, от ИБП, LED-драйверов, частотных преобразователей) - для них нужен тип A или B
• IP20 - нельзя устанавливать во влажных местах вне щита (например, на стене рядом с ванной); обязательно помещать в герметичный или закрытый шкаф
• Не имеет встроенной защиты от перенапряжений - в отличие от электронных версий АВДТ-63М, требует отдельной установки грозозащиты при необходимости
• Занимает 2 модуля - не подходит для очень компактных щитов, где важна экономия места

Примеры использования

• Защита группы розеток в ванной комнате - предотвращает удар током при пробое бойлера
• Входной автомат для квартиры - сочетает защиту от КЗ и утечек в одном устройстве
• Щит на даче с мощным насосом - характеристика C позволяет запускать двигатель без ложных срабатываний
• Оборудование в мастерской - защита станков с асинхронными двигателями

Практические советы

• Перед установкой проверьте сечение проводов - они должны попадать в диапазон 0–25 мм2. Превышение может привести к нагреву и отказу контактов
• Используйте наконечники для алюминиевых проводов - это предотвратит окисление и плохой контакт
• Проверяйте кнопку «Тест» ежемесячно - особенно в местах с высокой влажностью
• Не путайте с моделью АВДТ-63М - у неё электронное УЗО, один модуль и защита от перенапряжений, но менее надежна при отсутствии напряжения
• При проектировании щита учтите глубину монтажа (45 мм) - не забудьте о месте для кабельных каналов и соединителей
