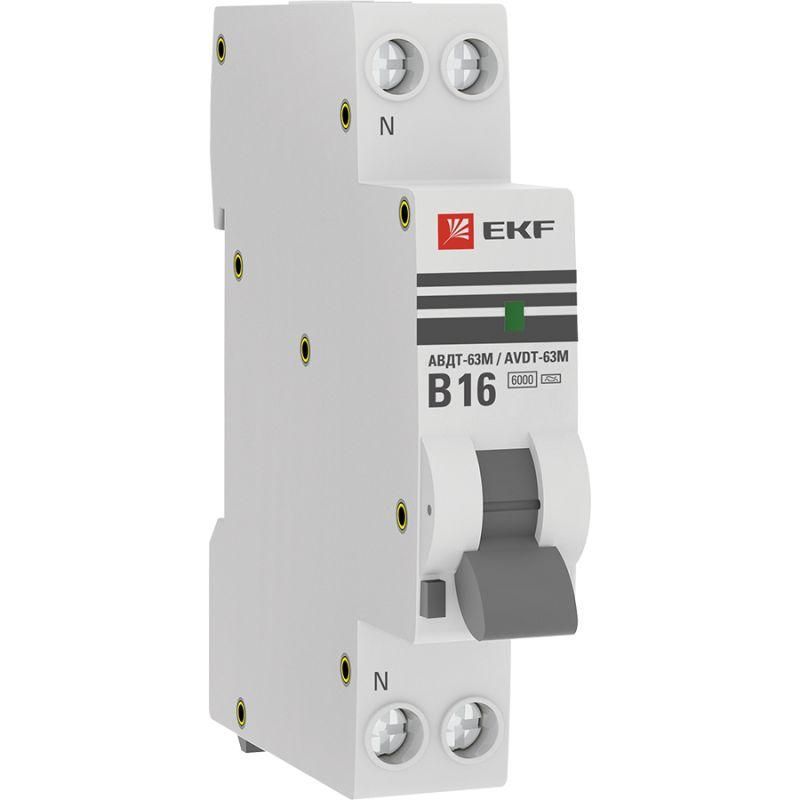

Дифференциальный автомат АВДТ-63М 16А/30мА (1мод, хар. B, электронный, тип A) 6кА EKF PROxima - D636EA16B30

Автоматический выключатель дифференциального тока АВДТ-63, АВДТ-63М, АВДТ-63(М) 1P+N 16А 30мА характеристика B тип A 6кА электронный от бренда EKF PROxima сочетает защиту от токов утечки и перегрузок в одном устройстве. Подходит для установки в распределительных щитах жилых и общественных зданий, обеспечивает безопасность при работе бытовой техники и электрооборудования.

Назначение и область применения

Автоматический выключатель дифференциального тока АВДТ-63 предназначен для защиты людей от поражения электрическим током при утечках на землю, а также для предотвращения повреждений проводки из-за перегрузок и коротких замыканий. Применяется в однофазных сетях 230 В - например, для защиты групп розеток, кухонного оборудования, стиральных машин, водонагревателей и других потребителей с высоким риском утечки тока.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC), частота 50 Гц
• Номинальный ток: 16 А
• Дифференциальный ток срабатывания: 30 мА - чувствителен к слабым утечкам, подходящий для защиты человека
• Тип по току утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современной техники с выпрямителями)
• Характеристика времятоковой зависимости: B - срабатывает при перегрузке от 3 до 5 крат номинала, подходит для освещения и бытовых приборов
• Номинальная отключающая способность: 6 кА - способен отключить цепь при крупном КЗ
• Количество полюсов: 2 (1P+N), коммутирует фазу и ноль одновременно
• Способ монтажа: на DIN-рейку, занимает 1 модуль (17,5 мм ширины)
• Сечение подключаемых проводов: 0–16 мм2 - совместим с медными и алюминиевыми жилами
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное напряжение: 6 кВ - защищён от скачков напряжения
• Степень защиты IP20 - противостояние случайному контакту с внутренними деталями, но не защищён от воды и пыли
• Рабочая температура: от -25 C до +50 C
• Гарантия: 84 месяца

Совместимость и монтаж

Автоматический выключатель дифференциального тока АВДТ-63 устанавливается на стандартную DIN-рейку глубиной 45 мм. Комбинированная коммутация фазы и нулевого провода требует правильной полярности подключения: входные клеммы помечены L и N, выходные - соответственно. Для надёжного соединения используйте обжимные наконечники при работе с алюминиевыми проводами. Монтаж допускается в щитах с уровнем загрязнения 3 - то есть в помещениях с возможностью попадания пыли и влаги, но без прямого воздействия жидкости.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 61009-1 для автоматических выключателей дифференциального тока. Электронный тип УЗО обеспечивает стабильную работу даже при колебаниях напряжения. Наличие защиты от перенапряжений снижает риск выхода из строя при импульсных выбросах в сети - например, после ударов молнии или аварийных отключений.

Преимущества

• Экономия места: вместо двух устройств (автомат + УЗО) - один модуль
• Защита от всех видов утечек: тип A эффективен против токов утечки от электроники (ИБП, зарядки, СВЧ-печи)
• Высокая надёжность: электронный механизм работает даже при низком напряжении
• Поддержка алюминиевых проводов - удобно при реконструкции старых систем
• Длинная гарантия (7 лет) указывает на качество сборки и материалов

Ограничения применения

• Не применяется в трёхфазных сетях - только для однофазных 230 В
• IP20 не позволяет использовать вне помещений или во влажных зонах (ванная, баня, улица)
• Электронный тип УЗО зависит от наличия питания; при полном отключении напряжения защита от утечки временно недоступна
• Не подходит для цепей с большим постоянным током утечки (например, некоторые системы освещения LED с плохими драйверами)

Примеры использования

• Защита группы розеток на кухне - где используются микроволновка, кофе-машина, холодильник
• Щитовая группа для стиральной машины и водонагревателя
• Общая защита комнаты с компьютером, телевизором и другой электроникой
• Реконструкция старого щита: замена пары “автомат+УЗО” одним АВДТ-63

Практические советы

• Проверьте перед монтажом, что ноль подключён именно к клемме N, а не к L - неверная полярность может нарушить работу УЗО
• При использовании алюминиевых проводов обязательно примените переходные наконечники и затягивайте клеммы усилием, указанном в инструкции
• Рекомендуется тестировать кнопкой «T» ежемесячно - это проверяет исправность механизма
• Если устройство часто срабатывает без явной причины - проверьте изоляцию проводки и состояние подключённой нагрузки
• Для больших объектов лучше использовать несколько АВДТ-63 по группам, чем один на весь дом - так проще найти причину срабатывания
