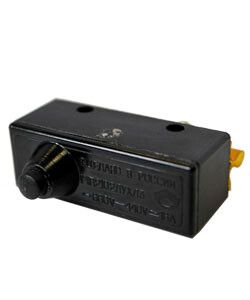

Микровыключатель МП 2102Л УХЛ3 исп. 03.1А 2-х пол. 10А 660В 1з+1р IP00 толкатель с увеличенным рабочим ходом базовый винты Электротехник ET004052

Микровыключатель МП 2102Л УХЛ3 исполнение 03.1А - это надёжный коммутационный элемент для автоматических систем, где требуется точное срабатывание при физическом контакте с движущимся объектом. Бренд Электротехник выпускает эту модель с увеличенным рабочим ходом толкателя и винтовым креплением, что делает её подходящей для промышленной автоматизации. Артикул et004052 соответствует базовой версии с двумя полюсами и защитой IP00.

Назначение и область применения

Микровыключатель МП 2102Л УХЛ3 исполнение 03.1А используется для включения и выключения электрических цепей управления при достижении объектом заданного положения. Он реагирует на механический контакт - например, когда деталь на конвейере или рычаг станка давит на толкатель. Подходит для установки на стационарные машины, где есть перемещаемые части: ленточные транспортеры, двери шкафов, механизмы зажима, предельные выключатели осей.

Технические характеристики

• Тип: микровыключатель с толкателем
• Число полюсов: 2
• Конфигурация контактов: 1 нормально замкнутый (1з) + 1 нормально разомкнутый (1р)
• Номинальный ток: 10 А
• Напряжение переменного тока: до 660 В, 50 Гц
• Напряжение постоянного тока: до 440 В
• Степень защиты: IP00 - без защиты от пыли и воды, только внутренняя изоляция
• Толкатель: с увеличенным рабочим ходом - требует большего усилия для срабатывания, но обеспечивает более стабильную работу при вибрациях
• Крепление: винтовое - для прямого подключения проводов без клеммных колодок
• Исполнение: УХЛ3 - рассчитан на умеренный и холодный климат, работает при температуре от −40 C до +40 C

Совместимость и монтаж

Микровыключатель МП 2102Л УХЛ3 исполнение 03.1А монтируется на металлические или пластиковые поверхности с помощью болтов через отверстия в корпусе. Для правильной работы важно, чтобы толкатель был точно выставлен по направлению движения контролируемого элемента - перекос вызывает преждевременный износ. Кабель подключается прямо к винтам внутри корпуса: фаза/ноль - к входным клеммам, нагрузка - к выходным. Нет необходимости в дополнительных адаптерах или переходниках. Установка возможна в любом положении, но рекомендуется избегать вертикального расположения толкателя вниз - риск попадания сторонних частиц.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50030.5.1–2019 (IEC 60947-5-1) для аппаратов управления. Соответствует классу безопасности II - защищён от поражения током благодаря двойной изоляции. Гарантийный срок - 2 года с момента ввода в эксплуатацию. Не предназначен для взрывоопасных сред.

Преимущества

• Увеличенный ход толкателя снижает чувствительность к вибрациям и случайным ударам
• Винтовое крепление исключает необходимость в дополнительных клеммах - экономит место и время при сборке
• Двухполюсная конструкция позволяет одновременно разрывать две цепи - например, питание и сигнал
• Высокая механическая прочность корпуса - выдерживает многократные срабатывания в условиях интенсивной эксплуатации

Ограничения применения

• Защита IP00 - нельзя использовать во влажных, пыльных или агрессивных средах без внешней защиты (коробки, кожуха)
• Не подходит для высоких частот переключений свыше 120 циклов в минуту - быстрый износ контактов
• Работает только при наличии механического контакта; не реагирует на магнитные поля, свет или давление воздуха
• Запрещено применять в цепях с током выше 10 А или напряжением выше 660 В переменного / 440 В постоянного

Примеры использования

• Ограничители хода на металлорежущих станках - останавливает стол при достижении крайнего положения
• Датчики закрытия дверей в щитовых помещениях - отключает питание при открытой двери
• Концевые выключатели на ленточных транспортерах - сигнализирует о сходе ленты
• Автоматические системы зажима - фиксирует положение зажимного устройства перед запуском операции

Практические советы

• Перед установкой проверьте свободный ход толкателя - он должен двигаться без заеданий, даже при минимальном усилии
• При использовании в вибрирующей среде закрепите устройство на демпфирующей прокладке
• Подключение проводов - затягивайте винты равномерно, не допускайте перегрева при пайке рядом с корпусом
• Для длительной службы регулярно проверяйте состояние контактов - особенно при работе с индуктивными нагрузками (электромагниты, катушки)
• Если нужна защита от пыли и влаги - используйте МП 2102Л в сочетании с герметичным боксом или крышкой IP65+
