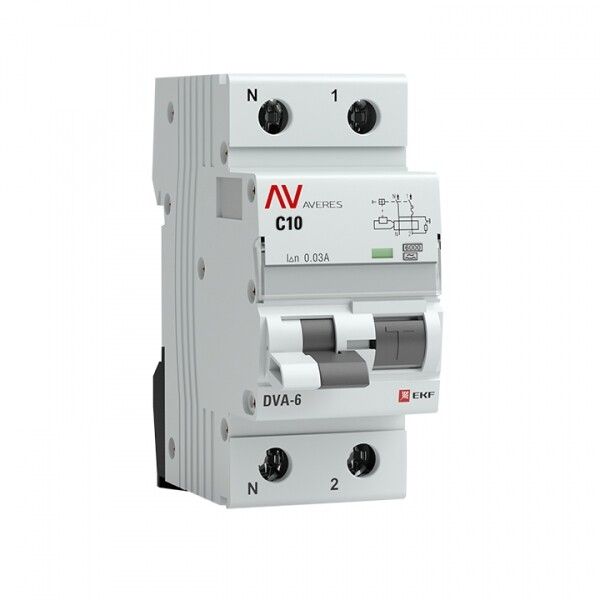

Автоматический выключатель дифференциального тока DVA-6 1P+N 10А (C) 30мА (A) 6кА AVERES - rcbo6-1pn-10C-30-a-av EKF

Автоматический выключатель дифференциального тока DVA-6 1P+N 10А C 30мА тип A 6кА от EKF (серии Averes) предназначен для защиты людей от поражения электрическим током, а также для предотвращения возгораний при перегрузках и коротких замыканиях. Устройство подходит для установки в бытовых и промышленных распределительных щитах.

Назначение и область применения

DVA-6 1P+N используется для защиты однополюсных цепей переменного тока с заземлённым нулём. Он сочетает функции обычного автоматического выключателя и устройства защитного отключения (УЗО): отключает питание при токе утечки свыше 30 мА, при перегрузке или коротком замыкании. Применяется в жилых домах, офисах, на производстве — особенно там, где есть риск контакта с землёй: ванные комнаты, кухни, мастерские, станционные помещения, насосные станции.

Технические характеристики

• Номинальный ток: 10 А — допустимая постоянная нагрузка на цепь
• Дифференциальный ток срабатывания: 30 мА — чувствительность к утечкам, безопасна для человека
• Тип тока утечки: A — реагирует на переменный и пульсирующий постоянный ток утечки (например, от современных устройств с импульсными источниками питания — зарядки, инверторы, ЭПРА)
• Номинальное напряжение: 230 В — для однофазной сети 220–240 В
• Номинальная отключающая способность: 6 кА — способен безопасно отключить цепь даже при максимальном КЗ в типичных жилых/промышленных сетях
• Количество полюсов: 1+N — защищает фазу и ноль одновременно; ноль коммутируется (размыкается при отключении)
• Характеристика срабатывания: C — подходит для нагрузок с умеренным пусковым током (освещение, электроинструмент, малые двигатели)
• Степень защиты: IP20 — защищён от прикосновений пальцев и твёрдых предметов, но не от воды
• Рабочий диапазон температур: -25…+50 °C — можно использовать в неотапливаемых помещениях, подъездных щитах, на улице внутри корпусов
• Сечение провода: 0–25 мм² — совместим с медными проводами всех распространённых сечений
• Монтаж: на DIN-рейку шириной 35 мм, занимает 2 модуля
• Номинальное напряжение изоляции: 500 В — гарантирует надёжную изоляцию между токоведущими частями
• Номинальное импульсное выдерживаемое напряжение: 6 кВ — устойчив к кратковременным скачкам напряжения (молнии, коммутационные броски)
• Класс токоограничения: 3 — быстродействующий, снижает энергию КЗ
• Частота: 50 Гц — для стандартной сети РФ и стран СНГ
• Климатическое исполнение: УХЛ4 — рассчитан на умеренный и холодный климат с повышенной влажностью
• Гарантия: 10 лет (120 месяцев)

Совместимость и монтаж

DVA-6 1P+N устанавливается на стандартную DIN-рейку в любом распределительном щите. Для монтажа требуется свободное место 2 модуля (36 мм ширины). Глубина монтажа — 50 мм, учтите это при выборе глубины щита. Подключение: фаза — вход L, выход L; ноль — вход N, выход N. Обязательно соблюдайте полярность: ноль должен проходить через аппарат. Нельзя использовать в трёхфазных системах без трёх таких устройств. Совместим со всеми стандартными клеммами и кабелями до 25 мм². Не требует специальных инструментов — достаточно отвёртки.

Безопасность и стандарты

Соответствует требованиям IEC 60898 и ГОСТ Р 51327.1-2010 (МЭК 61009-1-2006). Это официальные нормы для бытовых и аналогичных выключателей с дифзащитой. Категория перенапряжения III — позволяет применять в местах с высокой вероятностью переходных процессов (например, рядом с силовым оборудованием). Степень загрязнения 3 — устойчив к пыли и проводящим загрязнениям в условиях производства.

Особенности конструкции

Рычаг управления имеет двухпозиционную индикацию: если опущена только верхняя часть — сработало от перегрузки или КЗ; если опущены обе части — произошла утечка тока. Это позволяет быстро диагностировать причину отключения без проверки оборудования. Для повторного включения необходимо сначала полностью опустить рычаг вниз (до упора), а потом поднять — нельзя просто “взводить” из положения “trip”. Такая механика исключает случайное включение при неустранённой аварии.

Преимущества

• Защита от всех основных опасностей: утечка, перегрузка, КЗ — всё в одном устройстве
• Поддержка типа A — актуально для современной техники с электроникой (LED, инверторы, компьютеры)
• Высокая отключающая способность (6 кА) — достаточна для большинства объектов
• Длительная гарантия — 10 лет, что выше среднего в классе
• Индикация причины срабатывания — экономит время при диагностике
• Коммутируемый ноль — повышает безопасность при обслуживании

Ограничения применения

• Не применяется в трехфазных сетях без трёх отдельных устройств
• IP20 — не подходит для открытых площадок или сырых помещений без корпуса
• Не рекомендуется для цепей с большим количеством импульсных нагрузок (>10%) без предварительной проверки — возможны ложные срабатывания
• Не работает при отсутствии заземления — дифзащита требует контура утечки
• Не следует использовать вместо главного автомата — нужен координация с вводным устройством

Примеры использования

• Щит в квартире — защита розеток на кухне и в ванной
• Цеховой щит — питание точечных станков с ЧПУ
• Освещение в подвале — защита от пробоя изоляции в старой проводке
• Котельная — питание насосов и контроллеров с импульсными БП
• Общежитие — групповая защита нескольких комнат

Практические советы

• Проверьте перед установкой: сечение провода не должно превышать 25 мм² — иначе плохо затянется в клемме
• При сборке щита оставляйте минимум 50 мм свободной глубины — DVA-6 не выступает, но требует места для работы механизма
• После монтажа обязательно протестируйте кнопкой “T” — она имитирует утечку и проверяет работоспособность
• Не используйте с удлинителями или переносками — они нарушают целостность системы защиты
• При частых срабатываниях — проверьте изоляцию проводки, наличие заземления и подключенные устройства (особенно старые нагреватели, микроволновки, стиральные машины)
• При замене — выбирайте тот же тип (A) и ток (30 мА); замена на B или AC может снизить безопасность
