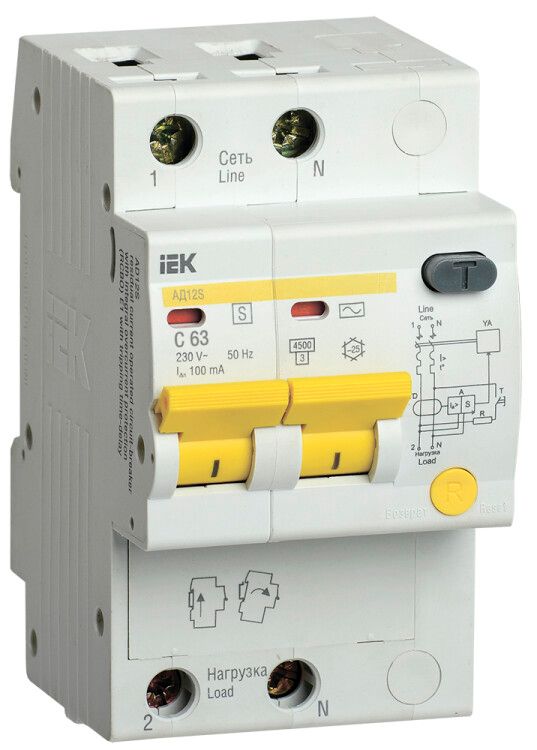

Выключатель автоматический дифференциального тока селективный 2п 63А 100мА тип AC АД12S KARAT IEK MAD13-2-063-C-100

Автоматический дифференциальный выключатель IEK (ИЭК) АД12S - устройство для защиты людей и оборудования от поражения током при утечках до 100 мА в сетях переменного тока. Подходит для установки в распределительных щитах как вводной аппарат в многоступенчатых системах защиты. Артикул mad13-2-063-c-100 соответствует серии АД12S.

Назначение и область применения

Выключатель автоматический дифференциальный АД12S предназначен для защиты от токов утечки в однофазных цепях переменного тока. Его основная задача - предотвращение поражения человека электрическим током и снижение риска возгорания из-за повреждённой изоляции. Благодаря селективному исполнению, он используется как вводной аппарат в многоступенчатых схемах защиты, где требуется координация с нижестоящими устройствами (например, с более чувствительными дифавтоматами 30 мА). Применяется в жилых домах, офисах, производственных помещениях, на объектах с высокой нагрузкой - таких как насосные станции, конвейеры, системы освещения и HVAC.

Технические характеристики

• Номинальный ток: 63 А - выдерживает постоянную нагрузку до этого значения без перегрева
• Дифференциальный ток утечки: 100 мА - срабатывает при утечке выше этой величины
• Тип тока утечки: AC - реагирует только на синусоидальную утечку переменного тока (не на импульсные или постоянные)
• Номинальное напряжение: 230 В - рассчитан на бытовые и промышленные сети 220–240 В
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при КЗ до этого тока
• Характеристика срабатывания: C - оптимальна для нагрузок с пусковыми токами (электродвигатели, трансформаторы)
• С коммутируемым нейтральным проводником: да - ноль также отключается при срабатывании
• Тип расцепителя: электромагнитный + тепловой - обеспечивает защиту от перегрузок и коротких замыканий
• Степень защиты: IP20 - защищён от доступа пальцев, но не от воды и пыли; требует установки внутри щита
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Модульная ширина: 3 модуля - занимает 54 мм в DIN-коробке
• Исполнение: стационарное - не предназначено для перемещения
• Способ монтажа: на DIN-рейку - стандартный для современных щитов
• Индикация: есть - видимый флажок показывает состояние (включено/отключено)
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Селективный: да - имеет выдержку времени перед отключением, чтобы не вызывать ложные срабатывания при работе нижестоящих устройств

Совместимость и монтаж

Устройство совместимо со всеми стандартными DIN-рейками шириной 35 мм. Монтаж выполняется стандартным защёлкивающим механизмом - никаких инструментов не требуется. Для подключения проводов используйте медные жилы сечением до 25 мм2. Обратите внимание: максимальный момент затяжки клемм указан в руководстве производителя - переусердствовать нельзя, чтобы не повредить контактную группу. Поскольку выключатель селективный, его необходимо устанавливать выше по иерархии, чем устройства с меньшим временем срабатывания (например, 30 мА). Не рекомендуется использовать в цепях с постоянным током или сильными гармониками - он не реагирует на импульсные утечки.

Безопасность и стандарты

Выключатель АД12S соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Произведён в соответствии с международными нормами безопасности для устройств типа B (по классификации IEC). Индикация положения контакта позволяет оперативно диагностировать причину отключения - перегрузка, КЗ или утечка. Отличительная черта - повышенная механическая прочность в зоне клемм благодаря двум дополнительным заклёпкам и монолитной лицевой панели, что исключает деформацию при многократном подключении/отключении проводов.

Преимущества

• Селективность - не отключает всю сеть при срабатывании нижестоящего аппарата, сохраняет питание остальных контуров
• Усиленные клеммы - надёжное соединение даже при частом обслуживании
• Визуальная индикация - сразу видно, почему отключился аппарат
• Компактность - всего 3 модуля, экономит место в щите
• Улучшенная дугогасительная камера - снижает риск повреждений при КЗ
• Поддержка подключения дополнительных модулей (блоки сигнализации, расцепители) безвинтовым способом

Ограничения применения

• Не работает с постоянным током - только переменный (AC)
• Не реагирует на импульсные или пульсирующие утечки (тип DC) - для них нужны устройства типа A или B
• IP20 - нельзя устанавливать вне щита, в сырых или пыльных местах
• Не предназначен для частого ручного включения/выключения - не является рубильником
• Не следует применять в цепях с высоким уровнем помех (частотные преобразователи, сварочные аппараты) без дополнительной фильтрации

Примеры использования

• Вводной дифавтомат в квартирном щите, за которым установлены группы розеток с 30 мА
• Защита силового щита на производстве с несколькими двигателями и конвейерами
• Щит освещения в административном здании, где важна бесперебойность питания
• Объекты с длинными кабельными трассами, где возможны естественные утечки (например, в подземных переходах)

Практические советы

• Перед установкой проверьте соответствие сечения провода и номинала автомата - 63 А требует минимум 10 мм2 меди
• При использовании в селективной схеме обязательно согласуйте время срабатывания с нижестоящими устройствами - обычно АД12S задерживается на 0,1–0,3 сек
• Не забудьте протестировать кнопку “Т” после монтажа - она имитирует утечку и проверяет работоспособность
• При наличии нескольких дифавтоматов в одном щите, расположите АД12S ближе к входу - он должен быть первым в цепочке
• Для долгой работы избегайте перегрузок - даже если автомат не отключится, длительная работа на 80–90 % от 63 А сокращает срок службы
