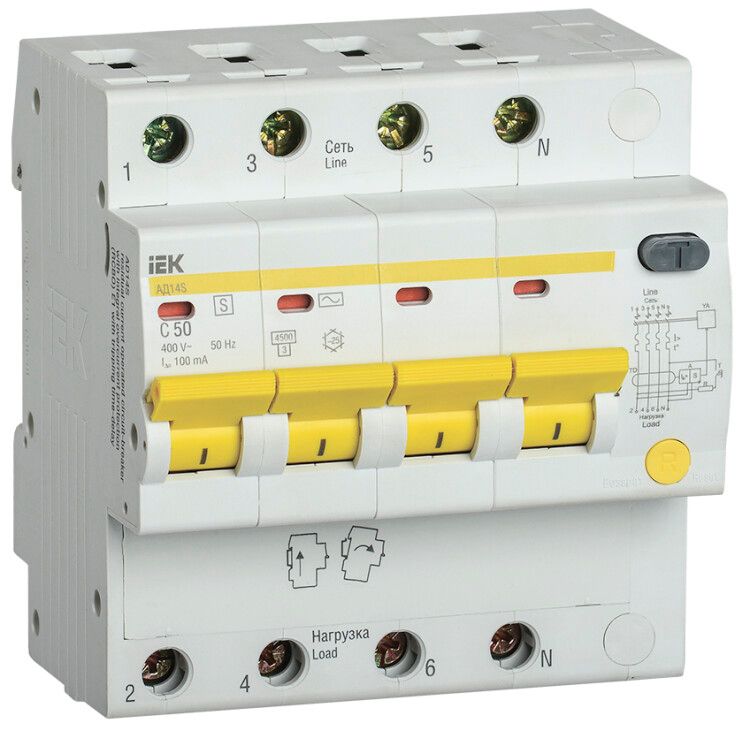

Выключатель автоматический дифференциального тока селективный 4п 50А 100мА тип AC АД14S KARAT IEK MAD13-4-050-C-100

Автоматический дифференциальный выключатель IEK (ИЭК) АД14S — устройство для защиты людей и оборудования от поражения током и возгораний из-за утечек тока в сетях переменного тока. Подходит для установки в распределительных щитах жилых, общественных и промышленных объектах. Артикул mad13-4-050-c-100 соответствует модели с номиналом 50 А и чувствительностью 100 мА.

Назначение и область применения

Выключатель автоматический дифференциальный АД14S предназначен для защиты электрических цепей переменного тока от утечек тока, которые могут вызвать поражение человека или возгорание. Благодаря селективному исполнению, он используется как вводное устройство в многоступенчатых системах защиты — то есть обеспечивает координированную работу с другими дифавтоматами ниже по цепи. Применяется в щитах многоквартирных домов, офисов, производственных участках, где требуется надежная и скоординированная защита.

Технические характеристики

• Номинальный ток: 50 А — выдерживает нагрузку до 50 ампер без отключения
• Дифференциальный ток утечки: 100 мА — срабатывает при утечке свыше 0,1 А
• Тип тока утечки: AC — реагирует только на синусоидальную утечку переменного тока
• Номинальное напряжение: 230 В — рассчитан на однофазные и трехфазные сети 230/400 В
• Количество полюсов: 4 — защищает три фазы и ноль одновременно
• Номинальная отключающая способность: 4,5 кА — способен безопасно отключить ток короткого замыкания до 4500 А
• Характеристика срабатывания: C — подходит для нагрузок с пусковыми токами (электромоторы, насосы, компрессоры)
• С коммутируемым нейтральным проводником: да — ноль также отключается при срабатывании
• Степень защиты: IP20 — защищен от прикосновений пальцами, но не от воды и пыли; требует установки внутри щита
• Частота: 50 Гц — совместим с сетями России и стран СНГ
• Модульная ширина: 4,5 модуля — занимает 81 мм в щите (стандарт DIN 43880)
• Способ монтажа: на DIN-рейку — легко устанавливается в стандартные распределительные щиты
• Срок службы: 15 лет — при соблюдении условий эксплуатации
• Селективный — имеет выдержку времени перед отключением, чтобы не срабатывать при кратковременных утечках, если ниже по цепи стоит более быстрый аппарат

Совместимость и монтаж

Устройство совместимо со всеми стандартными DIN-рейками шириной 35 мм. Монтаж выполняется в распределительном щите с достаточным свободным местом — ширина 81 мм. Для подключения используйте провода сечением до 25 мм² (медные) — проверьте маркировку на клеммах. Клеммы имеют усиленную конструкцию с двумя дополнительными заклепками, что снижает риск перегрева и ослабления контакта. Возможна установка дополнительных модулей (например, сигнализаторов) безвинтовым способом — просто вставляются в специальное гнездо на корпусе. Обязательно соблюдайте полярность при подключении нулевого проводника — он коммутируется.

Безопатность и стандарты

Выключатель АД14S соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Сертифицирован для использования в электроустановках до 1000 В переменного тока. Защита IP20 исключает случайное прикосновение к токоведущим частям, но не предназначена для открытой установки — обязательно размещать внутри закрытого щита. Селективность обеспечивает предотвращение массового отключения при локальных утечках, повышая надежность всей системы.

Преимущества

• Селективность — не отключает всю сеть при малой утечке в одной ветви, если нижестоящий аппарат сработает раньше
• Усиленные клеммы — два дополнительных заклепочных соединения и монолитная панель обеспечивают долговечность контактов даже при больших токах
• Запатентованная дугогасительная система — снижает риск повреждения внутренних элементов при отключении высоких токов
• Визуальная индикация — положение рычага показывает состояние контактов (включен / отключен / сработал)
• Компактность — всего 4,5 модуля, экономит место в плотных щитах
• Поддержка дополнительных модулей — можно добавить сигнализацию или блокировку без сложного монтажа

Ограничения применения

• Не применяется в цепях постоянного тока — работает только с переменным током типа AC
• Не подходит для помещений с повышенной влажностью или на улице — степень защиты IP20 не допускает воздействия воды и пыли
• Не рекомендован для защиты от импульсных утечек (например, от ИБП или частотных преобразователей) — для этого нужны типы A или B
• Не является основным защитным устройством против перегрузок и КЗ — хотя имеет характеристику C, его главная функция — защита от утечек
• Требует точного согласования с нижестоящими устройствами — неверный выбор селективности может привести к ложным срабатываниям

Примеры использования

• Вводный дифавтомат в этажном щите многоквартирного дома — защищает все квартиры, но не отключает весь этаж при утечке в одной из них
• Щит на производстве с несколькими станками — обеспечивает селективную защиту каждого контура
• Распределительный щит торгового центра — предотвращает массовое отключение света при пробое в одном магазине
• Объекты с мощными электродвигателями — благодаря характеристике C и повышенной электродинамической устойчивости выдерживает пусковые токи

Практические советы

• Перед установкой проверьте соответствие сечения проводов и максимального тока нагрузки — не превышайте 50 А
• При использовании в селективной схеме убедитесь, что нижестоящие устройства имеют меньшую выдержку времени (например, 30 мА с временем 0,1 с)
• Не устанавливайте рядом с источниками тепла — температура выше +40 °C может снизить срок службы
• Проверяйте индикатор после срабатывания — если рычаг находится в среднем положении, значит, произошла утечка, а не перегрузка
• При необходимости замены — отключите питание, снимите старый аппарат и установите новый на ту же рейку, сохраняя порядок подключения
• Для обслуживания щита — используйте винты с плоской головкой, так как клеммы затянуты с усилием и требуют осторожности
