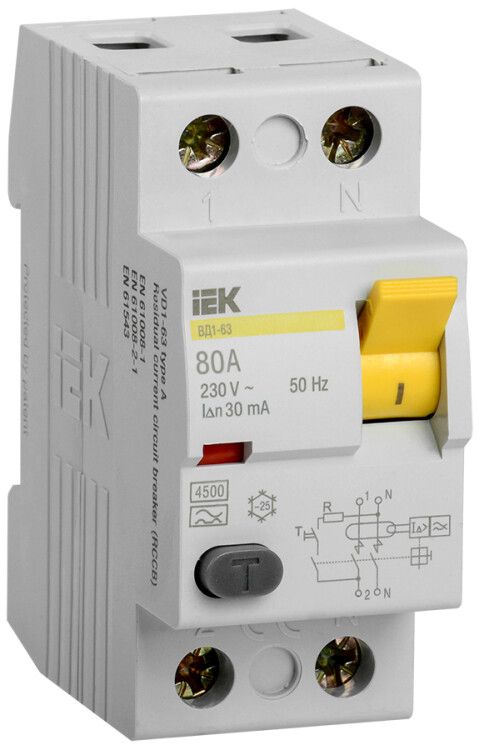

Выключатель дифференциальный (УЗО) ВД1-63 2п 80А 30мА тип AC | MDV10-2-080-030 IEK

Выключатель дифференциального тока (УЗО) 2-полюсный 80А 30мА тип AC ВД1-63 от IEK предназначен для защиты людей от поражения электрическим током и предотвращения пожаров из-за утечек тока. Этот УЗО работает без внешнего питания, надёжно отключает цепь при появлении опасного тока утечки и совместим с DIN-рейкой. Артикул mdv10-2-080-030 соответствует серии KARAT.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2-полюсный 80А 30мА тип AC ВД1-63 защищает от поражения электрическим током при контакте с повреждённой изоляцией или металлическими корпусами оборудования. Он не защищает от перегрузок или коротких замыканий - эти функции должны обеспечивать автоматические выключатели. Применяется в жилых, общественных и промышленных объектах: для групп розеток, бытовой техники, насосов, освещения, станков и других устройств, где есть риск утечки тока на землю.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который устройство может проводить без перегрева;
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам; при превышении этого значения УЗО отключается за время менее 0,3 секунды;
• Тип тока утечки: AC - реагирует только на переменный синусоидальный ток утечки (стандартно для бытовых сетей);
• Номинальное напряжение: 230 В - предназначено для однофазных сетей 220–240 В;
• Количество полюсов: 2 - отключает одновременно фазу и ноль, исключая возможность сохранения потенциала на одном проводе;
• Отключающая способность при КЗ: 3 кА - способность выдержать кратковременную перегрузку до 3000 А без выхода из строя;
• Устойчивость к импульсным токам: 0,25 кА - выдерживает кратковременные скачки тока, например, от работы двигателей;
• Частота: 50 Гц - оптимизировано для российских сетей;
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от пыли и влаги - требует установки внутри щита;
• Модульная ширина: 2 модуля - занимает 18 мм в ширину на DIN-рейке;
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать мощные линии;
• Глубина монтажа: 74 мм - требуется место в распределительном щите;
• Срок службы: 15 лет - при условии соблюдения режимов эксплуатации;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с температурой от −25C до +40C и умеренной влажностью;
• Соответствует ГОСТ Р 51326.1 и ТУ 3421-033-18461115-02 - сертифицирован для использования в РФ.

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2-полюсный 80А 30мА тип AC ВД1-63 монтируется на стандартную DIN-рейку типа TS35. Подключение осуществляется через верхние и нижние клеммы: вход - сверху, выход - снизу. Для правильной работы необходимо подключать фазу и ноль строго на свои клеммы - перепутать нельзя. Максимальное сечение кабеля - 35 мм2, что позволяет использовать медные провода сечением до 35 мм2. УЗО не требует внешнего питания - работает за счёт дифференциального трансформатора. Устанавливается после автомата защиты от перегрузок и КЗ, либо в составе дифавтомата.

Безопасность и стандарты

УЗО ВД1-63 соответствует требованиям ГОСТ Р 51326.1 и техническим условиям ТУ 3421-033-18461115-02. Соответствует международным нормам IEC 61009-1. Отключение происходит при утечке ≥30 мА - уровень, обеспечивающий безопасность человека. Наличие механизма принудительного отключения гарантирует, что даже при отказе внутренней электроники контакт остаётся разомкнутым. Устройство не создаёт помех и не влияет на другие приборы в сети.

Преимущества

• Высокая механическая износостойкость - более 10 000 операций включения/отключения;
• Отсутствие собственного энергопотребления - работает без батареек и внешних источников;
• Широкий выбор типоисполнений - в серии KARAT доступны УЗО на 10 значений номинального тока от 16 до 100 А;
• Надёжное отключение при утечках - проверенная технология с использованием дифференциальных трансформаторов;
• Подтверждённый срок службы 15 лет - снижает затраты на обслуживание и замену.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматическим выключателем;
• Работает только с переменным током утечки (тип AC) - не подходит для цепей с постоянными утечками (например, от выпрямителей или ИБП);
• IP20 - запрещена установка во влажных местах, на улице или в открытых щитах без защиты;
• Не рекомендуется применять в системах TN-C - требуется переход на TN-S или TT;
• При наличии большого числа параллельно подключённых устройств возможны ложные срабатывания - следует контролировать суммарную утечку системы.

Примеры использования

• Защита группы розеток в кухне или ванной комнате;
• Автономная защита стиральной машины, бойлера, духового шкафа;
• Щитовая защита на этаже или в квартире с несколькими контурами;
• Промышленные станки с металлическим корпусом и двигателями;
• Освещение в подвалах, гаражах, теплицах - там, где повышен риск увлажнения изоляции.

Практические советы

• Выбирая УЗО, убедитесь, что номинальный ток (80 А) выше, чем у автомата перед ним - иначе он будет срабатывать раньше, чем нужен;
• Проверьте посадочное место в щите: глубина 74 мм требует минимум 80 мм свободного пространства;
• При подключении используйте кабель сечением ≤35 мм2 - большие провода не войдут в клеммы;
• Обязательно тестировать кнопкой “T” ежемесячно - это проверяет работоспособность устройства;
• Не устанавливайте несколько УЗО на одну линию без координации - это вызывает селективные сбои;
• Для систем с большим количеством электроники (ИБП, LED-освещение) рассмотрите вариант УЗО типа A - они реагируют и на пульсирующие утечки.
