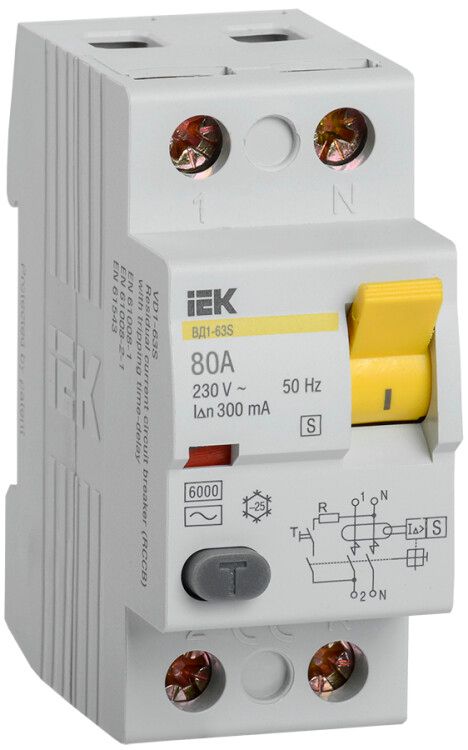

Выключатель дифференциальный (УЗО) ВД1-63S 2п 80А 300мА тип AC | MDV12-2-080-300 IEK

Выключатель дифференциального тока (УЗО) 2 полюса 80А 300мА тип AC/ACS ВД1-63S от IEK предназначен для защиты людей и оборудования от поражения электрическим током при утечке тока в цепи. Этот УЗО применяется в однофазных и трёхфазных сетях с напряжением до 400 В, особенно там, где важна селективная защита и надёжность - например, в промышленных щитах, на стройплощадках или в крупных жилых зданиях.

Назначение и область применения

УЗО ВД1-63S защищает от опасных утечек тока, которые могут возникнуть из-за повреждения изоляции, контакта человека с токоведущими частями или неисправности оборудования. Он не защищает от перегрузок и коротких замыканий - эти задачи решают автоматические выключатели. Поэтому УЗО всегда устанавливается последовательно с аппаратом защиты от сверхтоков.

Подходит для использования в:

• промышленных распределительных щитах;
• жилых и общественных зданиях с высокой нагрузкой;
• строительных площадках и временных сооружениях;
• объектах с трёхфазными потребителями (например, насосы, компрессоры, станки);
• системах, требующих селективной защиты (чтобы при аварии отключался только нужный участок, а не весь щит).

Технические характеристики

• Номинальный ток: 80 А - выдерживает постоянную нагрузку до этого значения без отключения.
• Дифференциальный ток: 300 мА (0,3 А) - чувствителен к утечкам выше этой величины; подходит для групповой защиты нескольких контуров.
• Тип тока утечки: AC - реагирует только на синусоидальные переменные токи утечки (стандартный тип для большинства бытовых и промышленных устройств).
• Номинальное напряжение: 230 В - рассчитан на работу в сетях 230/400 В.
• Количество полюсов: 2 - защищает одну фазу и ноль одновременно, используется в однофазных цепях или как часть трёхфазной системы.
• Отключающая способность при КЗ: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А.
• Кратковременная задержка срабатывания: да - имеет выдержку времени, что позволяет избежать ложных срабатываний при кратковременных импульсах (например, при запуске двигателей).
• Устойчивость к импульсному току: 0,25 кА - выдерживает кратковременные скачки тока до 250 А без выхода из строя.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды - устанавливается внутри закрытых щитов.
• Частота: 50 Гц - совместим с сетями России и стран СНГ.
• Ширина по модулям: 2 М - занимает два стандартных модуля на DIN-рейке (17,5 мм каждый).
• Глубина монтажа: 74 мм - требуется место в щите для свободного прохода проводов и удобного подключения.
• Максимальное сечение кабеля: 50 мм2 - можно подключить мощные медные провода, подходящие для больших нагрузок.
• Срок службы: 15 лет - при соблюдении условий эксплуатации.
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, допустима повышенная влажность, но не в условиях прямого воздействия осадков.

Совместимость и монтаж

УЗО ВД1-63S монтируется на стандартную DIN-рейку шириной 35 мм. Для правильного подключения важно:

• не путать вход и выход - клеммы помечены L/N и T/LN соответственно;
• использовать кабели сечением до 50 мм2 - при меньшем сечении возможен плохой контакт;
• обеспечить достаточное пространство вокруг аппарата - глубина 74 мм требует минимум 100–120 мм в щите для удобства работы;
• при использовании в трёхфазной системе - устанавливаются три таких УЗО (по одному на каждую фазу с нулём), либо используются четырёхполюсные модели.

Не рекомендуется использовать этот УЗО без парного автомата - он не обеспечивает защиту от перегрузок!

Безопасность и стандарты

УЗО ВД1-63S соответствует требованиям:

• ГОСТ Р 51326.1 - основные требования к устройствам защитного отключения;
• ГОСТ Р 51326.2 - спецификация для УЗО с выдержкой времени;
• ТУ 3421-034-18461115-2009 - технические условия производителя IEK.

Соответствие этим нормам гарантирует проверенную безопасность и надёжность срабатывания при утечке тока.

Преимущества

• Селективная защита с выдержкой времени снижает риск массового отключения всей сети при единичном отказе.
• Высокая коммутационная способность (6 кА) делает его пригодным для промышленных объектов с большой мощностью.
• Увеличенный предел сечения кабеля (до 50 мм2) позволяет применять его даже в крупных распределительных щитах.
• Устойчивость к импульсным токам снижает количество ложных срабатываний при старте электродвигателей.
• Долгий срок службы (15 лет) и сертифицированное качество бренда IEK обеспечивают минимальные затраты на обслуживание.

Ограничения применения

• Не подходит для цепей с постоянным током - работает только с переменным током (AC).
• Не защищает от перегрузок и коротких замыканий - обязательно сочетание с автоматическим выключателем.
• IP20 не допускает установку вне закрытых щитов - нельзя использовать на улице или во влажных помещениях без корпуса.
• Тип AC не реагирует на пульсирующий постоянный ток (например, от выпрямителей или ЭПРА) - для таких случаев нужны УЗО типа A или B.
• Не рекомендуется для защиты одного единственного прибора - лучше использовать 30 мА УЗО для точечной защиты, а 300 мА - для групповой.

Примеры использования

• Защита группы розеток на кухне в многоквартирном доме с мощной техникой (плита, холодильник, микроволновка).
• Щит на стройплощадке, где питается несколько электроинструментов через один кабель.
• Общий входной УЗО в промышленном цехе перед распределением по линиям с автоматами 25–63 А.
• Система питания насосной станции с трёхфазным двигателем - здесь УЗО предотвращает пробой изоляции в обмотках.

Практические советы

• Выбирая УЗО 300 мА, убедитесь, что суммарная утечка всех подключённых устройств не превышает 100–150 мА - иначе будет ложное срабатывание.
• Проверяйте работоспособность кнопкой “Т” ежемесячно - это обязательная процедура для любой системы безопасности.
• При монтаже в щит с несколькими УЗО - используйте селективность: верхний уровень - 300 мА с выдержкой, нижние - 30 мА без выдержки.
• Не экономьте на сечении проводов - при 80 А и 50 мм2 кабель должен быть качественным, без деформаций и окисления.
• Артикул mdv12-2-080-300 - это конкретная модель в серии KARAT от IEK. При замене ищите именно её, чтобы сохранить характеристики.
