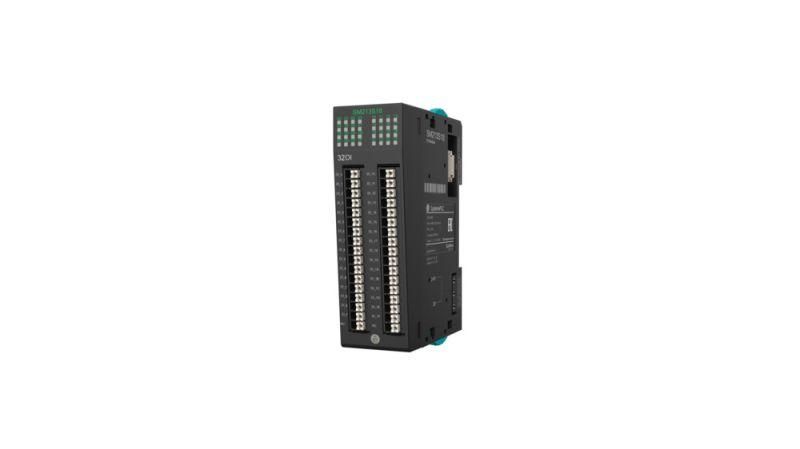

Дискретный модуль ввода, 32 входа NPN | SM213S18 Systeme Electric APC

Дискретный модуль ввода 32 входа NPN от Systeme Electric (артикул sm213s18) предназначен для подключения цифровых сигналов от датчиков и кнопок в системах автоматизации. Модуль обеспечивает надёжную передачу состояний устройств с напряжением 24 В постоянного тока.

Назначение и область применения

Дискретный модуль ввода 32 входа NPN используется для сбора бинарных сигналов - например, от концевых выключателей, фотоэлементов, датчиков приближения и кнопочных постов. Подходит для интеграции в контроллеры PLC, работающие с NPN-логикой. Применяется на участках с высокой плотностью точек ввода: конвейерах, упаковочном оборудовании, станках с ЧПУ и линиях сборки.

Технические характеристики

• Количество каналов: 32
• Тип сигнала: NPN (токовый выход на землю)
• Рабочее напряжение: 24 В DC (допуск +-10%)
• Максимальный ток входа: до 5 мА на канал
• Время реакции: менее 2 мс
• Индикация состояния: светодиоды на каждом входе
• Подключение: разъём M12 с 8 контактами (4 канала на один разъём)
• Габариты: соответствует стандартной DIN-рейке 35 мм

Совместимость и монтаж

Дискретный модуль ввода 32 входа NPN совместим с контроллерами, поддерживающими NPN-входы. Для подключения используйте датчики с открытым коллектором и выводом на массу. Разъёмы M12 расположены по боковой стороне корпуса - удобны для быстрого подключения и замены. Установка осуществляется на DIN-рейку 35 мм. Кабели рекомендуется экранировать, особенно при работе рядом с частотными преобразователями.

Безопасность и стандарты

Модуль соответствует требованиям EN 61131-2 для промышленных автоматизированных систем. Защита от переполюсовки и импульсных помех реализована на уровне каждого входа. Сертифицирован для работы в условиях EMI/EMC согласно IEC 61000-6-2.

Преимущества

• Высокая плотность каналов - 32 входа в одном компактном модуле
• Стандартная форма и крепление - легко заменить аналогичный модуль
• Яркая индикация - сразу видно состояние каждого входа
• NPN-логика - оптимальна для большинства европейских и японских датчиков

Ограничения применения

• Не работает с PNP-датчиками - требуется изменение схемы подключения или использование уровня преобразования
• Не предназначена для работы с переменным током - только 24 В постоянного тока
• Максимальный ток входа ограничен - не подходит для нагрузок выше 5 мА
• Отсутствует гальваническая изоляция между каналами - возможны помехи при использовании в цепях с большим потенциальным сдвигом

Примеры использования

• Считывание положений концевиков на ленточном конвейере
• Фиксация наличия детали через фотодатчики в автоматической сборке
• Подключение аварийных остановов и кнопок управления на пультах
• Сбор данных с датчиков давления и температуры с цифровым выходом

Практические советы

• Перед установкой проверьте тип датчика: если он PNP - модуль sm213s18 не будет работать без внешнего инвертора
• При длинных кабельных трассах используйте экранированные провода и заземлите экран с одной стороны
• Убедитесь, что питание 24 В стабильно - скачки напряжения могут вызвать ложные срабатывания
• При замене старого модуля сравните количество контактов и тип разъёма - система должна быть полностью совместима
• Для диагностики используйте индикаторы на лицевой панели - они показывают реальное состояние входа, даже если PLC не получает данные
