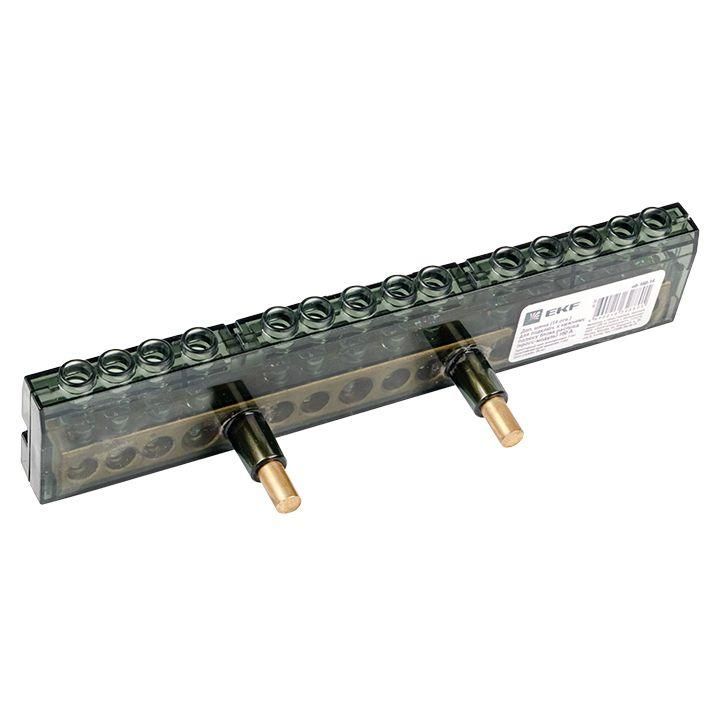

Дополнительная шина (14 отв.) для подключения к верхнему полюсу блока распределительного (кросс-модуль) 160A EKF PROxima - eb-160-14

Шина дополнительная (14 отв.) для блока распределительного (кросс-модуля) 160A от EKF PROxima предназначена для надёжного соединения нулевых и защитных проводников в распределительных щитах. Эта шина совместима с кросс-модулями серии PROxima и обеспечивает гибкую коммутацию при токе до 160 А.

Назначение и область применения

Шина дополнительная (14 отв.) для блока распределительного (кросс-модуля) 160A используется для подключения нулевых рабочих (N) и нулевых защитных (PE) проводников внутри распределительных щитов. Может применяться также как фазная шина — например, при необходимости увеличить количество точек подключения в уже установленном кросс-модуле. Подходит для промышленных, коммерческих и жилых объектов, где требуется компактное и надёжное распределение нуля и заземления.

Технические характеристики

• Максимальный ток: 160 А
• Поперечное сечение подключаемых проводников: от 2,5 до 70 мм²
• Количество зажимов на полюсе: 12
• Общее количество отверстий: 14 (12 основных + 2 запасных)
• Наличие N-шины: да (выполнена как единая медная шина с изолированным корпусом)
• Тип изделия: шина дополнительная для кросс-модуля

Совместимость и монтаж

Шина дополнительная (14 отв.) для блока распределительного (кросс-модуля) 160A предназначена исключительно для установки в кросс-модули серии EKF PROxima. Монтируется на DIN-рейку внутри распределительного щита. Для подключения используйте стандартные винтовые зажимы — каждый зажим рассчитан на один проводник. Убедитесь, что зачищенная часть провода соответствует глубине зажима (не более 8–9 мм). Не перетягивайте винты — это повредит контактную поверхность.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1. Корпус изготовлен из самозатухающего поликарбоната, устойчивого к механическим нагрузкам и температурным колебаниям. Все металлические части имеют антикоррозийное покрытие. Шина не требует специального обслуживания при соблюдении условий эксплуатации.

Преимущества

• Увеличивает число точек подключения в одном модуле без замены всего кросс-модуля
• Поддерживает одновременную работу N и PE проводников в одной шине
• Рассчитана на широкий диапазон сечений — от тонких контрольных проводов до мощных силовых кабелей
• Запасные отверстия позволяют легко добавить новые линии без переделки щита
• Совместима с другими элементами серии EKF PROxima — позволяет строить унифицированные решения

Ограничения применения

• Не применяется вне кросс-модулей EKF PROxima — не имеет собственного корпуса и крепления
• Не предназначен для работы в условиях постоянной влаги или открытой среды — только внутри закрытых щитов
• Не рекомендуется использовать для токов выше 160 А — возможен перегрев и потеря контакта
• Не допускается подключение нескольких проводов в один зажим — нарушается надёжность соединения

Примеры использования

• Подключение нуля и заземления к группе автоматических выключателей в щите торгового центра
• Добавление новых линий освещения в существующий распределительный щит без замены основного кросс-модуля
• Распределение нулевого проводника между несколькими частями системы управления станком
• Фазная шина для временной коммутации в тестовой сборке оборудования

Практические советы

• Перед монтажом проверьте соответствие сечения провода — слишком тонкий провод может выпасть из зажима, слишком толстый — повредить контакт
• Используйте только отвёртки с регулируемым моментом затяжки — винты в EKF PROxima чувствительны к перегрузке
• При проектировании щита учтите, что 14 отверстий — это максимум; не планируйте больше 12 активных подключений, чтобы сохранить запас
• При использовании в качестве фазной шины обязательно пометьте её цветом (например, белой этикеткой) — это снижает риск ошибок при обслуживании
• Эта шина — расходный элемент. При ремонте щита заменяйте её вместе с кросс-модулем, если есть признаки окисления или деформации контактов
