ДОПОЛНИТЕЛЬНЫЙ БЛОК КОНТАКТОВ GM2 1НО+1НЗ ФРОНТАЛЬНЫЙ | GMAE11 Systeme Electric APC

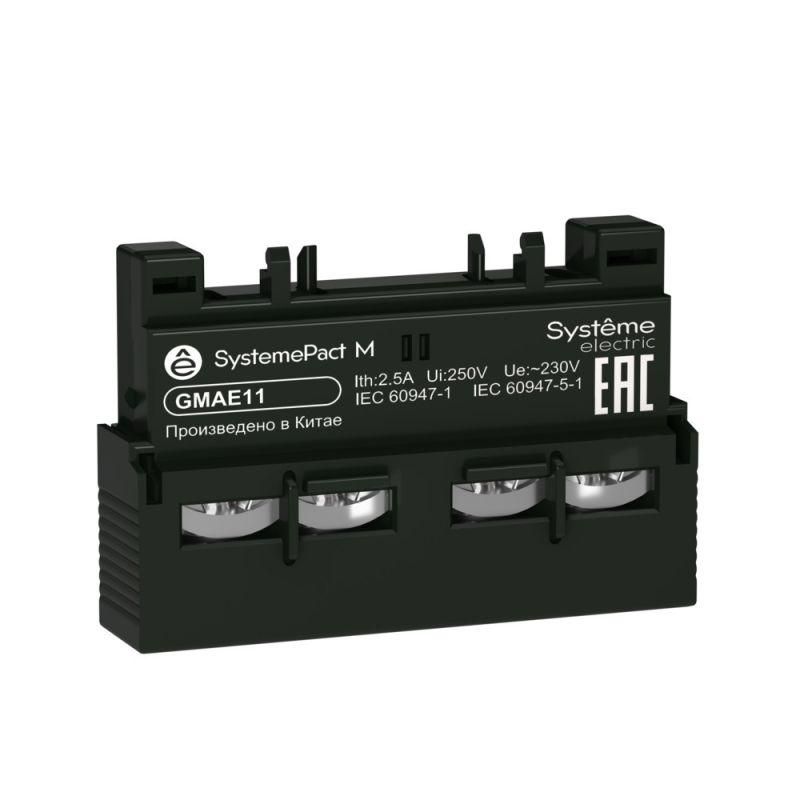

Дополнительный блок контактов GM2 1НО+1НЗ фронтальный от Systeme Electric — компонент для расширения функционала автоматических выключателей серии SystemePact. Артикул gmae11 позволяет передавать сигналы состояния выключателя в системы управления и сигнализации, сохраняя надёжность и совместимость с основным оборудованием.

Назначение и область применения

Дополнительный блок контактов GM2 1НО+1НЗ фронтальный предназначен для установки на автоматические выключатели серии SystemePact. Он добавляет два вспомогательных контакта: один нормально открытый (НО) и один нормально закрытый (НЗ). Эти контакты используются для передачи информации о положении выключателя — включён/выключен — в цепи управления, аварийной сигнализации, логических схем или систем сбора данных.

Подходит для промышленного оборудования: станков, конвейеров, систем вентиляции, щитов автоматизации, где требуется контроль состояния коммутационного аппарата без подключения к силовым цепям.

Технические характеристики

• Тип контактов: 1 НО (нормально открытый) + 1 НЗ (нормально закрытый)
• Метод монтажа: фронтальный — устанавливается на лицевую сторону выключателя, без вскрытия корпуса
• Совместим с: автоматическими выключателями серии SystemePact GM2
• Гарантийный срок: 24 месяца
• Исполнение: механическая связь с главными контактами выключателя — состояние контактов точно соответствует положению рычага выключателя

Совместимость и монтаж

Дополнительный блок контактов GM2 1НО+1НЗ фронтальный совместим только с выключателями SystemePact GM2. Установка выполняется на фронтальной поверхности устройства — достаточно совместить крепёжные выступы блока с пазами на лицевой части выключателя и защёлкнуть до характерного щелчка. Подключение проводов осуществляется через клеммы на боковой стенке блока. Монтаж возможен как на новом, так и на уже установленном выключателе, при условии доступа к его лицевой панели.

Не устанавливайте блок на модели Series PACT других серий — несовместимые габариты и механизм привода.

Безопасность и стандарты

Произведено в соответствии с требованиями международных стандартов IEC 60947-5-1 и IEC 60947-2 для вспомогательных контактов. Конструкция обеспечивает изоляцию и предотвращает случайное замыкание между силовыми и слаботочными цепями. Сертифицирован для работы в условиях промышленной среды с уровнем загрязнения 2.

Преимущества

• Фронтальная установка — не требует демонтажа выключателя из шкафа
• Жесткая механическая связь — гарантирует точную синхронизацию с положением главных контактов
• Увеличивает количество доступных контактов без замены всего выключателя
• Работает в широком температурном диапазоне, устойчив к вибрациям
• Совместим со всеми модификациями GM2 — от 16 А до 125 А

Ограничения применения

Не предназначен для коммутации силовых токов — используется исключительно в слаботочных цепях (до 5 A, 250 V AC / 24 V DC). Не устанавливается на выключатели вне серии SystemePact GM2. Не рекомендуется использовать в средах с постоянным воздействием воды, масла или агрессивных химикатов — степень защиты IP20 не обеспечивает герметичность.

Примеры использования

• Сигнализация “Выключатель включён” на пульте управления станка
• Автоматическое отключение конвейера при срабатывании автомата перегрузки
• Логика запуска резервного питания при отключении основного источника
• Интеграция в SCADA-систему для мониторинга состояния распределительного щита

Практические советы

• Перед установкой проверьте, что выключатель находится в положении “OFF” — это снижает риск повреждения контактов при монтаже
• При подключении проводов используйте жилы сечением 0,5–2,5 мм²; затягивайте клеммы моментом не более 0,5 Н·м
• Для удобства обслуживания пометьте провода, идущие к НО и НЗ — это ускоряет диагностику
• Артикул gmae11 можно заказывать в комплекте с выключателем GM2 или как запчасть — он легко заменяется при выходе из строя
• Учитывайте посадочные размеры: блок занимает место на лицевой панели, поэтому не устанавливайте его рядом с другими фронтальными элементами, если есть риск перекрытия
