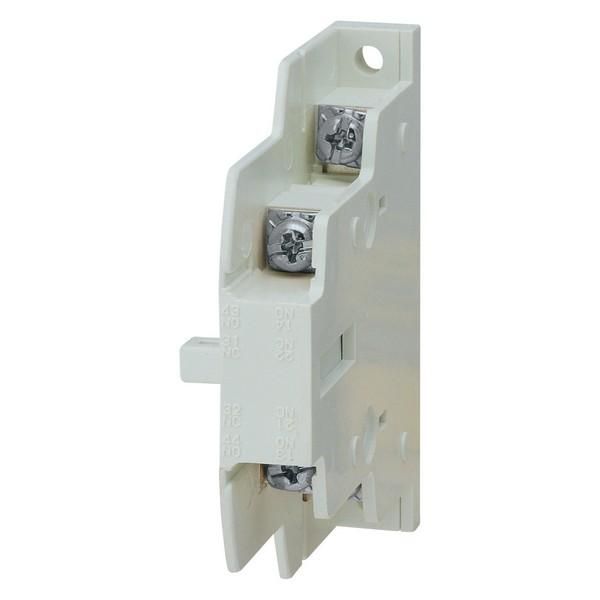

Дополнительный контакт AU-100 1NO+1NC для контакторов Meatsol MC-185a~800a (1 штука) | 83361614036 LSIS

Дополнительный контакт AU-100 1NO+1NC 1A1B от LS Electric - это компактный блок вспомогательных контактов, предназначенный для установки на контакторы серии MC185-800а. Он позволяет передавать сигналы управления в цепи автоматики, не нагружая основную силовую цепь.

Назначение и область применения

Дополнительный контакт AU-100 1NO+1NC 1A1B используется для передачи информации о состоянии контактора - включён он или выключен. Подходит для подключения к реле времени, PLC, сигнализационным устройствам, индикаторам состояния или системам контроля. Устанавливается исключительно на контакторы серии MC185-800а, где обеспечивает точную синхронизацию с основным коммутационным механизмом.

Технические характеристики

• Тип изделия: Блок контактный
• Количество контактов: 2 (1 нормально открытый + 1 нормально закрытый)
• Номинальное напряжение: до 600 В
• Ток коммутируемый: 1 А (для слаботочных цепей управления)
• Монтаж: Боковой, совмещаемый с корпусом контакторов MC185-800а
• Подключение: Клеммы с зажимом под винт - удобны для проводов до 2,5 мм2

Совместимость и монтаж

Дополнительный контакт AU-100 1NO+1NC 1A1B совместим только с контакторами LS Electric серии MC185-800а. Установка происходит механически - блок фиксируется на боковой поверхности контактора без дополнительного крепления. Нельзя использовать с другими сериями контакторов, даже если они имеют похожий внешний вид. Перед монтажом убедитесь, что свободное место на боку контактора не занято другим модулем.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов на вспомогательные контакты для промышленной автоматизации. Компоненты выполнены из термостойких материалов, обеспечивают безопасную работу при температуре окружающей среды от -25C до +60C. Напряжение 600 В допускает применение в сетях переменного тока до AC-15 и постоянного тока до DC-13.

Преимущества

• Мгновенное действие - контакты реагируют одновременно с основными контактами контактора, без задержек
• Удобный монтаж - не требует инструментов, крепится защёлкой
• Надёжные клеммы - зажимы под винт предотвращают ослабление соединений при вибрациях
• Компактность - занимает минимум места на контакторе, не мешает соседним модулям

Ограничения применения

• Не предназначен для коммутации силовых цепей - максимальный ток 1 А, только для управления
• Работает только с контактами серии MC185-800а; несовместим с MC185-100, MC185-200 и другими
• Не рассчитан на частые операции более 1000 раз/час - длительная работа при высокой частоте может снизить срок службы
• Не следует использовать во взрывоопасных зонах - отсутствует взрывозащита

Примеры использования

• Сигнализация включения насоса через световой индикатор
• Передача сигнала “контактор замкнут” в ПЛК системы управления конвейера
• Автоматическое отключение вентилятора после остановки двигателя
• Формирование цепи блокировки: запуск второго устройства только после включения первого

Практические советы

• При подключении используйте провода сечением 0,5–2,5 мм2 - большие сечения не войдут в клеммы
• Проверьте направление установки: контакт AU-100 имеет ориентир на корпусе контактора - совмещайте метки
• Не затягивайте клеммные винты слишком сильно - можно повредить пластиковую часть
• Если нужен ещё один контакт - можно установить второй блок AU-100 рядом, если есть свободное место
• При замене - отключите питание контактора, чтобы избежать пробоя при работе под нагрузкой
