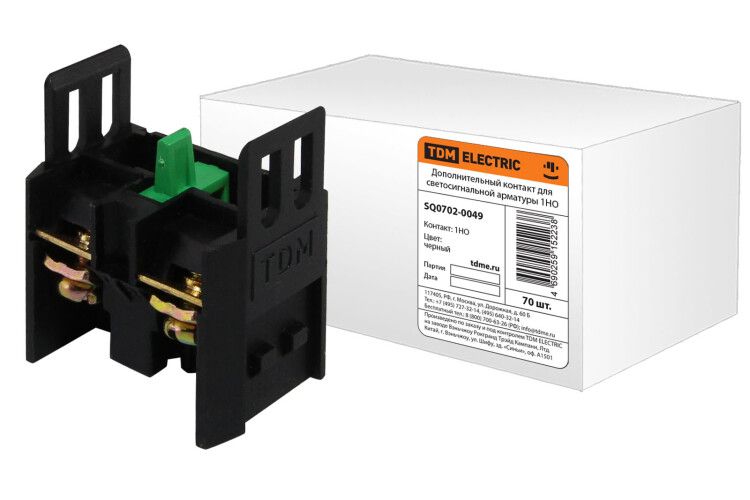

Дополнительный контакт для светосигнальной арматуры1НО - SQ0702-0049 TDM

Дополнительный контакт для светосигнальной арматуры 1НО от TDM ELECTRIC (артикул sq0702-0049) предназначен для расширения функционала светосигнальных устройств за счёт добавления одного замыкающего контакта в цепь управления. Подходит для сборки шкафов управления на промышленных объектах.

Назначение и область применения

Этот контакт используется для увеличения числа управляющих цепей в системах сигнализации и автоматизации. Он позволяет передавать сигнал о состоянии основного устройства - например, включён/выключен - другим элементам системы: реле, контроллерам, индикаторам или другим светосигнальным модулям. Применяется в шкафах управления на заводах, в цехах, на конвейерах и других промышленных объектах, где требуется точная связь между оборудованием и контрольными цепями.

Технические характеристики

• Тип контакта: одно нормально разомкнутое (НО) - замыкает цепь при активации основного устройства
• Количество полюсов: 1
• Переключающие контакты: отсутствуют - только замыкающий контакт
• Номинальный рабочий ток: 4,5 А при переменном токе 230 В (класс нагрузки AC-15)
• Тип подключения: втычное - легко вставляется в соответствующий разъём светосигнальной арматуры
• Способ монтажа: фронтальный (спереди), монтаж осуществляется сверху

Совместимость и монтаж

Дополнительный контакт для светосигнальной арматуры 1НО совместим только с арматурой TDM ELECTRIC, имеющей стандартизированный втычный интерфейс. Устанавливается вручную: контакт вводится в гнездо до характерного щелчка. Монтаж выполняется спереди, что удобно при работе в плотно заполненных шкафах. Для надёжного соединения проверьте соответствие посадочных размеров и тип корпуса вашей светосигнальной арматуры. Не используйте с другими брендами - возможна некорректная посадка и потеря контакта.

Безопасность и стандарты

Изделие рассчитано на работу в условиях промышленного электрооборудования. Соответствует требованиям к коммутационной безопасности для слаботочных цепей управления. Рабочий ток 4,5 А обеспечивает безопасную эксплуатацию в цепях управления, но не предназначен для силовых нагрузок выше этого значения.

Преимущества

• Простая и быстрая установка благодаря втычному подключению - не требует пайки или болтовых соединений
• Стандартная форма и размер позволяют использовать его как запасную часть для уже установленных систем
• Надёжный контакт при минимальном усилии монтажа - снижает риск повреждения при установке
• Не занимает лишнего места внутри шкафа - компактный дизайн оптимизирует пространство

Ограничения применения

• Не предназначена для работы в цепях мощностью более 4,5 А - превышение вызывает перегрев и выход из строя
• Работает только с арматурой TDM ELECTRIC, поддерживающей втычной интерфейс - несовместима с аналогами других производителей
• Не имеет защиты от внешних воздействий - применяется только внутри закрытых шкафов
• Не поддерживает размыкающие контакты - только замыкающий (НО); для размыкания нужен другой тип контакта

Примеры использования

• Добавление сигнала “включено” от кнопочного поста к PLC через дополнительный контакт
• Запуск зуммера при включении индикатора на пульте управления
• Связь состояния стартера с лампой-индикатором в распределительном шкафу
• Логика “если световой индикатор горит - включить вентилятор” через реле

Практические советы

• Перед установкой убедитесь, что основное устройство выключено - предотвращает искрение при подключении
• Проверьте, чтобы втычной разъём был чистым и не деформирован - грязь или изгиб могут нарушить контакт
• Если вам нужен размыкающий контакт (NC), выбирайте модель с пометкой “1НЗ”, а не “1НО”
• При групповой установке нескольких контактов - располагайте их равномерно, чтобы не нагружать один участок корпуса
• Артикул sq0702-0049 - это именно тот же контакт, который часто заказывают как запчасть для TDM ELECTRIC; храните пару экземпляров в ремонтной службе
