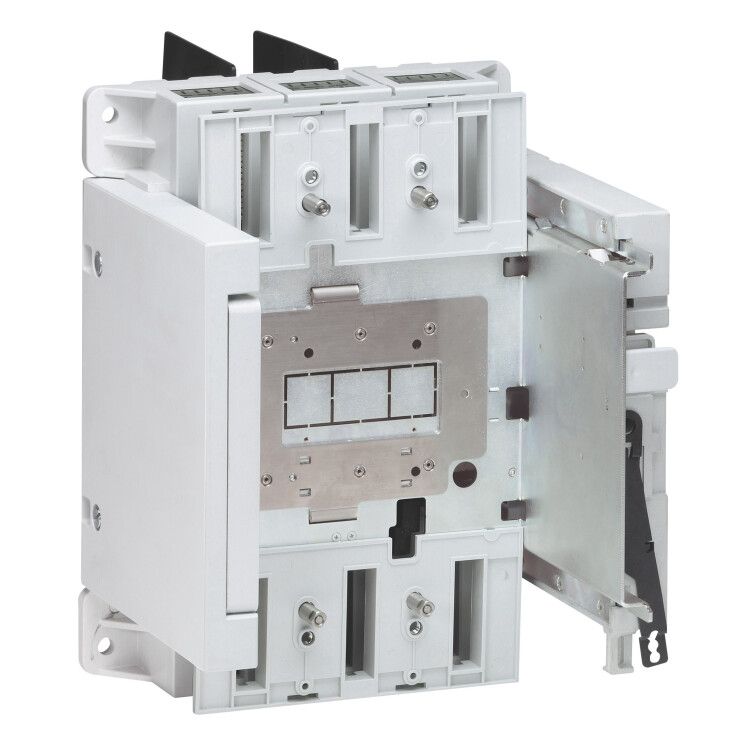

Основание выкатное 3п DPX3 1600 подкл. сзади Leg 422588 Legrand

Основание выключателя трехполюсного 1600А, подключение сзади, серия DPX3 от Legrand - это компонент для сборки силовых распределительных систем, обеспечивающий надёжное механическое и электрическое соединение трёхполюсных автоматических выключателей с сборной шиной. Артикул 422588 предназначен для профессионального монтажа в щитах высокой мощности.

Назначение и область применения

Это основание используется для фиксации и электрического подключения трёхполюсных выключателей серии DPX3 к сборной шине. Оно позволяет заменить традиционную проводку на более быстрый и безопасный способ питания через шину - особенно удобно при модульном монтаже в распределительных щитах. Применяется в промышленных объектах, где требуется высокая плотность установки и частые изменения конфигураций: цеховые щиты, системы управления насосными станциями, конвейеры, системы аварийного отключения.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: до 1600 А
• Тип подключения: болтовое соединение с задней стороны
• Тип монтажа: встроенный - устанавливается внутрь распределительного щита
• Функция: адаптер сборной шины - обеспечивает контакт с шиной без дополнительных проводов
• Тип изделия: крепежный элемент для выключателей

Совместимость и монтаж

Основание совместимо исключительно с выключателями серии DPX3. Установка требует точного совпадения по габаритам и расположению контактов. Монтаж выполняется внутри щита: основание крепится к DIN-рейке или корпусу, после чего в него вставляется выключатель DPX3. Подключение к сборной шине осуществляется с тыльной стороны - доступ к болтам возможен только при открытой крышке щита. Для правильного подключения необходимо использовать шину, соответствующую типу и токовой нагрузке DPX3.

Безопасность и стандарты

Изделие соответствует международным требованиям к коммутационному оборудованию. Все материалы и конструктивные решения проходят испытания на термическую и электромагнитную стойкость. Болтовые соединения рассчитаны на многократные демонтажи без потери качества контакта. Напряжение изоляции соответствует классу защиты II.

Преимущества

• Ускоряет монтаж за счёт отказа от индивидуальной проводки
• Обеспечивает равномерное распределение тока между полюсами
• Минимизирует риск перегрева благодаря жесткому металлическому контакту с шиной
• Позволяет легко менять выключатели без переподключения всей системы
• Сохраняет чистоту и порядок в щите - меньше проводов, меньше помех

Ограничения применения

• Не подходит для однополюсных или двухполюсных выключателей
• Работает только с выключателями серии DPX3 - другие модели не совместимы
• Требует наличия готовой сборной шины подходящего типа и токового класса
• Запрещено использование вне закрытых щитов - не имеет собственной степени защиты IP
• Не предназначено для мобильных или временных установок

Примеры использования

• Цеховая система управления станками с несколькими двигателями - все выключатели подключены к одной шине через основания DPX3
• Щит автоматического ввода резерва (АВР) в производственном здании - три полюса одного выключателя установлены на одном основании для согласованного отключения
• Распределительный пункт на складском комплексе - компактная сборка нескольких выключателей 1600 А с использованием шин и базовых элементов

Практические советы

• Перед монтажом проверьте соответствие диаметра и шага болтов на вашей сборной шине - они должны точно совпадать с отверстиями на основании
• Затягивайте болты усилием, указанным в руководстве DPX3 - переусилие повредит контакты, недостаточное - вызовет нагрев
• Используйте только оригинальные выключатели Legrand DPX3 - сторонние аналоги могут иметь отличные габариты или контактные площадки
• При обслуживании всегда отключайте питание и используйте изолирующие средства - даже при отключенном выключателе шина остаётся под напряжением
• Для больших щитов рекомендуется планировать расположение оснований с запасом по ширине - это упрощает будущую замену или расширение системы
