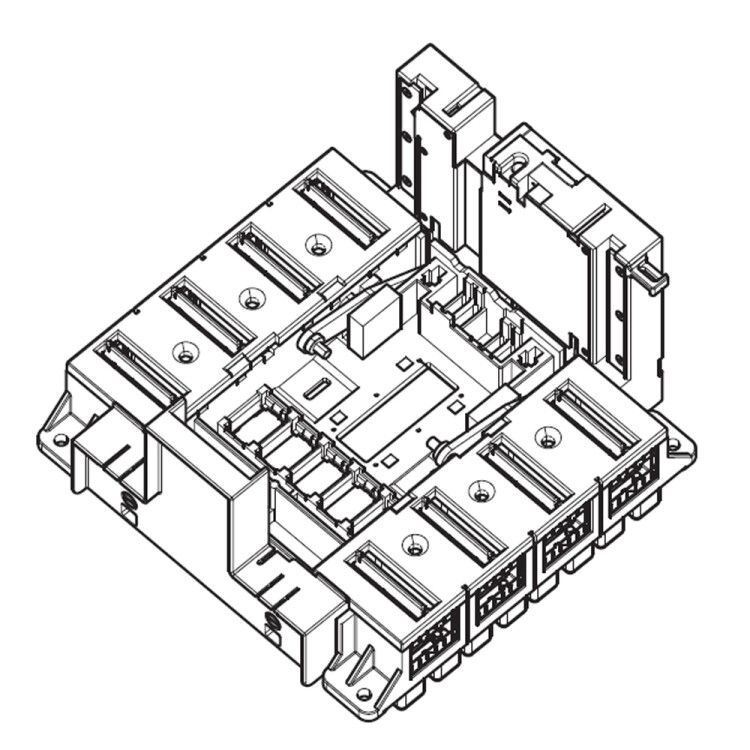

Основание выкатное 3п DPX3 1600 подкл. спереди Leg 422586 Legrand

Основание выключателя 3P DPX3 1600 подключение спереди от Legrand - компонент для сборки распределительных устройств с передним подключением. Применяется в составе автоматических выключателей серии DPX3 для надежного крепления и организации болтовых соединений в щитах промышленного типа.

Назначение и область применения

Основание выключателя 3P DPX3 1600 подключение спереди служит механической основой для установки трёхполюсных автоматических выключателей серии DPX3. Обеспечивает фиксацию аппарата в шкафу и организует доступ к контактам с лицевой стороны - это упрощает монтаж, обслуживание и замену выключателя без демонтажа всего устройства. Подходит для использования в силовых щитах на объектах с высокими требованиями к надёжности: заводские линии, насосные станции, системы управления зданиями.

Технические характеристики

• Количество полюсов: 3 - совместимо с трехполюсными выключателями DPX3 до 1600 А
• Тип подключения: болтовое - позволяет использовать стандартные медные или алюминиевые шины с гайками и шайбами
• Тип монтажа: встроенный - устанавливается внутрь распределительного шкафа, не требует внешнего корпуса
• Функция: адаптер сборной шины - обеспечивает электрическую связь между выключателем и шиной через задние контакты
• Тип изделия: крепежный элемент - не является коммутационным аппаратом, не имеет защиты и не управляет током

Совместимость и монтаж

Основание выключателя 3P DPX3 1600 подключение спереди совместимо исключительно с автоматическими выключателями серии DPX3 от Legrand. Установка выполняется путём защёлкивания выключателя в основание с передней стороны шкафа. Болтовые клеммы расположены сзади - к ним подводятся шины или кабели. Для правильного монтажа важно соблюдать момент затяжки болтов, указанный в руководстве DPX3. Посадочные размеры соответствуют стандартным габаритам DPX3 - проверьте соответствие модели выключателя перед заказом.

Преимущества

• Переднее подключение ускоряет сервисное обслуживание - не требуется отключать питание всей цепи для замены выключателя
• Механическая жесткость основания снижает риск перегрузки контактов из-за вибраций
• Интеграция с системой сборных шин DPX3 минимизирует количество соединений и повышает надёжность
• Стандартная форма и крепление позволяют использовать существующие направляющие и кронштейны в шкафах

Ограничения применения

• Не предназначено для самостоятельного использования - требует установки выключателя DPX3
• Не поддерживает подключение кабелей напрямую - только через сборную шину или болтовые клеммы
• Работает только в сочетании с выключателями серии DPX3; несовместимо с другими сериями Legrand или конкурентов
• Не имеет степени защиты IP - применяется только внутри закрытых шкафов

Примеры использования

• Промышленные панели управления станков с частотными преобразователями
• Щиты питания конвейерных линий в пищевой промышленности
• Распределительные пункты на объектах с частой заменой оборудования
• Системы резервирования энергоснабжения с быстрой заменой выключателей

Практические советы

• Убедитесь, что выбранная модель выключателя DPX3 имеет ту же номинальную мощность (до 1600 А) и тип подключения - иначе основание не будет работать
• При использовании алюминиевых шин примените антиоксидантную пасту и переходные шайбы для предотвращения окисления
• Закрепляйте основание на DIN-рейке или плите с учётом нагрузки - масса собранного модуля может достигать 10–15 кг
• Обязательно используйте защитные крышки после монтажа - даже при встроенном исполнении открытые клеммы опасны
• Храните запасные основания в сухом месте - они не имеют герметизации и чувствительны к влаге
