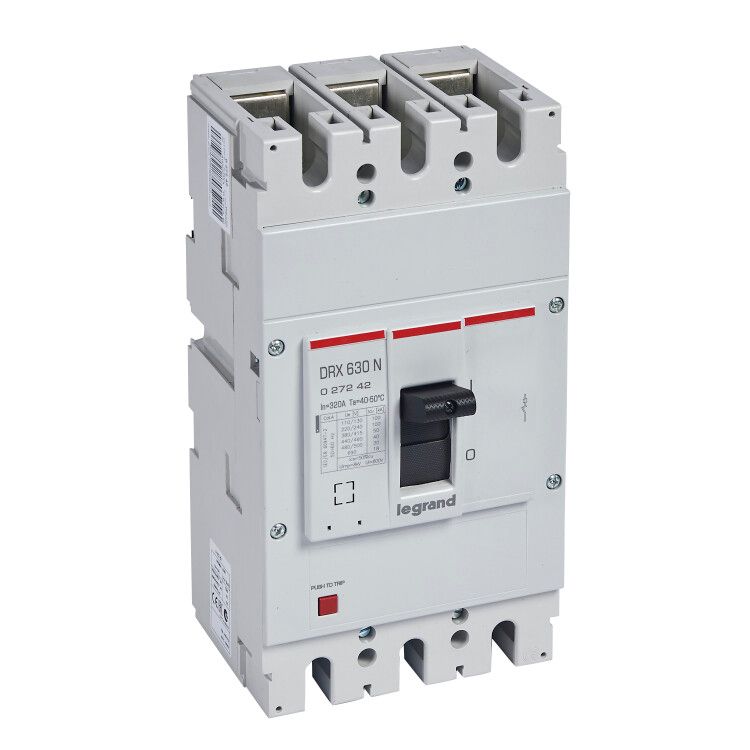

Выключатель автоматический DRX630 термомагнитный 320A 3П 50кА в литом корпусе - 27242 Legrand

Товарные предложения:

DRX630 термомагнитный 320A 3П 50кА - 027242

20.11.2024

2 шт.

25 731,74 ₽

шт.

от 30 дней

Условия поставки выключателя автоматического DRX630 термомагнитного 320A 3П 50ки в литого корпуса - 27242 Legrand

Купить 2 шт. выключателя автоматических drx630 термомагнитных 320a 3п 50ки в литых корпусах - 27242 legrand могут юридические ифизическиелица, по наличному и безналичному расчету, отгрузка производится с пункта выдачи в течение 2 - 5 дней после поступления оплаты.

Цена выключателя автоматического DRX630 термомагнитного 320A 3П 50ки в литого корпуса - 27242 Legrand зависит от общего объема заказа, на сайте указана оптовая цена действующая при сумме заказа от 100тр., для формирования максимально выгодного предложения рекомендуем запрашивать полный перечень товаров.
Доставка по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.

Описание

Выключатель автоматический DRX630 термомагнитный 320A 3П 50кА в литом корпусе - 27242 Legrand из серии DRX 630 представляет собой надежное и экономичное решение для использования в электроустановках жилых и промышленных зданий. Он обладает следующими преимуществами и особенностями:

Номинальное напряжение от 110 до 550 В обеспечивает широкий диапазон применения.
Степень защиты IP30 гарантирует надежную защиту от пыли и попадания твердых предметов.
Выключатель имеет 3 полюса, что позволяет использовать его в трехфазных сетях.
Конструкция прибора предусматривает его фиксированную установку, что обеспечивает надежность и стабильность работы.
Тип изделия/компонента - выключатель автоматический в литом корпусе, что обеспечивает дополнительную прочность и защиту от повреждений.
Тип элемента управления - рычажковый (перекидной рычаг), что обеспечивает удобство и простоту использования.
Номинальный продолжительный ток Iu составляет 320 А, что позволяет использовать выключатель в сетях с высокой нагрузкой.
Монтаж на DIN-рейку (Ω-типа) возможен, что облегчает установку и подключение.
Выключатель имеет переднее подключение главной электрической цепи, что обеспечивает удобство монтажа.
Тип подключения силовой электрической цепи - винтовое соединение, что обеспечивает надежность и стабильность контакта.
Выключатель оснащен комплектным устройством с блоком защиты, что обеспечивает дополнительную безопасность.
Встроенная защита от замыканий на землю отсутствует, что позволяет использовать выключатель в различных условиях эксплуатации.
Выключатель имеет расцепитель минимального напряжения, что обеспечивает надежную защиту от перегрузок и коротких замыканий.
Диапазон установки расцепителя перегрузки составляет 320 А, что обеспечивает гибкость настройки работы выключателя.
Возможность установки индикатора отключения позволяет быстро определить состояние выключателя.
Номинальная отключающая способность Icu при 400 В, 50 Гц составляет 50 кА, что гарантирует надежную защиту от перегрузок и коротких замыканий.
Выключатель имеет 1 вспомогательный переключающий контакт и 1 вспомогательный нормально замкнутый (НЗ) контакт, что позволяет использовать его для управления другими устройствами или сигнализацией.
Диапазон краткосрочной задержки расцепителя короткого замыкания составляет 3200 А, что обеспечивает надежную защиту от коротких замыканий.
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания составляет 3200 А, что обеспечивает гибкость настройки работы выключателя.

Выключатель автоматический DRX630 термомагнитный 320A 3П 50кА в литом корпусе - 27242 Legrand представляет собой надежное и удобное решение для электроустановок, обладающее широким функционалом и возможностью дополнительного оснащения принадлежностями.

Характеристики c описанием

Напряжение:

690 В

Напряжение — это электрический потенциал, при котором автоматический выключатель может безопасно и эффективно работать. Оно определяет максимальное значение, которое устройство может выдержать без повреждений и сбоев в работе. Правильный выбор напряжения обеспечивает надежную защиту электрических цепей и предотвращает аварийные ситуации. 690 В — это напряжение, обычно используемое в промышленных установках с высокими требованиями к безопасности и надежности. Автоматические выключатели, рассчитанные на это напряжение, способны выдерживать значительные нагрузки и обеспечивают защиту в условиях повышенной мощности. Рекомендуется для использования в крупных производственных предприятиях и энергетических системах. 380 В — стандартное напряжение для большинства промышленных и коммерческих объектов. Автоматические выключатели с этим значением напряжения обеспечивают надежную защиту оборудования и электросетей в условиях средней мощности. Оптимально подходит для широкого спектра применений, включая заводы, офисные здания и торговые центры. 660 В — напряжение, применяемое в специфических промышленных условиях, где требуется высокая надежность и устойчивость к перегрузкам. Эти выключатели используются в тяжелой промышленности и на объектах с высокими требованиями к электрической безопасности. Рекомендуется для использования на предприятиях металлургии, горнодобывающей промышленности и других тяжелых производств. 220 В — стандартное бытовое напряжение, применяемое в жилых и малых коммерческих объектах. Автоматические выключатели на 220 В обеспечивают защиту бытовых электросетей и оборудования от перегрузок и коротких замыканий. Подходят для использования в домах, квартирах и небольших офисах. 440 В — напряжение, используемое в некоторых промышленных и коммерческих установках, где требуется повышенная мощность и надежность. Эти автоматические выключатели обеспечивают защиту в условиях средней и высокой нагрузки. Рекомендуется для использования в производственных цехах, складских помещениях и крупных коммерческих объектах. 1140 В — высокое напряжение, применяемое в специализированных промышленных установках, требующих высокой мощности и надежности. Автоматические выключатели для такого напряжения используются на объектах с экстремальными условиями эксплуатации, таких как шахты и крупные энергетические станции. Рекомендуется для использования в тяжелых и энергетических промышленных условиях. 1000 В — напряжение, применяемое в высокомощных промышленных системах, требующих надежной защиты и устойчивости к перегрузкам. Эти автоматические выключатели используются в крупных производственных и энергетических предприятиях, где важна высокая надежность и безопасность. Рекомендуется для использования в тяжелой промышленности и энергетике. 110 В — напряжение, применяемое в некоторых специализированных системах и оборудовании, особенно в странах с соответствующим стандартом электроснабжения. Автоматические выключатели на 110 В обеспечивают защиту в условиях низкого напряжения. Подходят для использования в специфических промышленных и коммерческих приложениях. 500 В — напряжение, используемое в промышленных и коммерческих системах с высокой мощностью. Эти автоматические выключатели обеспечивают надежную защиту в условиях значительных нагрузок. Рекомендуется для использования в производственных и энергетических установках средней мощности. 600 В — напряжение, применяемое в промышленных и коммерческих системах, требующих высокой надежности и устойчивости к перегрузкам. Автоматические выключатели на 600 В используются в условиях средней и высокой нагрузки, обеспечивая надежную защиту оборудования и электросетей. Рекомендуется для использования в производственных и энергетических предприятиях.

Вид привода:

Ручной

Вид привода автоматического выключателя определяет способ управления его включением и отключением. Это важный параметр, который влияет на удобство эксплуатации, быстродействие и возможность автоматизации работы устройства. Правильный выбор вида привода обеспечивает надежную и безопасную работу электрической системы. Ручной привод предполагает управление автоматическим выключателем вручную, с помощью рычага или кнопки. Это наиболее простой и надежный способ, но требует присутствия оператора для выполнения операций. Рекомендуется для небольших систем или в случаях, когда автоматизация не требуется. Электрический привод позволяет управлять выключателем с помощью электрических сигналов. Это обеспечивает возможность дистанционного управления и интеграции в автоматизированные системы. Такой привод подходит для больших и сложных систем, где требуется быстрое и точное управление. Электромагнитный привод использует электромагнит для включения и отключения выключателя. Это обеспечивает высокую скорость срабатывания и надежность, что особенно важно в системах, где требуется мгновенное реагирование на изменения в сети. Моторный привод использует электромотор для управления выключателем. Это позволяет автоматизировать процесс включения и отключения, а также интегрировать устройство в системы удаленного управления. Рекомендуется для использования в крупных промышленных установках. Ручной дистанционный привод сочетает в себе возможности ручного управления и дистанционного контроля. Это обеспечивает гибкость в эксплуатации, позволяя оператору управлять выключателем как непосредственно, так и удаленно. Ручной, моторный привод предоставляет возможность как ручного, так и автоматического управления с помощью мотора. Это универсальное решение для систем, где требуется как автоматизация, так и возможность ручного вмешательства. Двигательный привод аналогичен моторному и используется для автоматического управления выключателем с помощью двигателя. Обеспечивает высокую степень автоматизации и подходит для сложных и больших систем. Нет привода означает, что автоматический выключатель не оснащен дополнительным приводом для управления. Это может быть актуально для самых простых систем, где управление осуществляется непосредственно на месте установки устройства. Механический привод использует механические компоненты для управления выключателем. Это может быть полезно в условиях, где электрические или электронные системы управления недоступны или ненадежны, например, в экстремальных условиях эксплуатации.

Тип изделия:

Выключатель автоматический в литом корпусе

Тип изделия для автоматических выключателей стационарных определяет конструктивные и функциональные особенности устройства. Основные типы включают однофазные, трехфазные, модульные и промышленные выключатели. Выбор типа изделия влияет на совместимость с электрической сетью, нагрузочную способность и условия эксплуатации. При выборе типа изделия следует учитывать параметры сети, уровень защиты, необходимую функциональность и стандарты безопасности. Замена изделия на другой тип может потребовать изменения схемы подключения и дополнительных настроек, поэтому рекомендуется соблюдать требования производителя и консультироваться с квалифицированным специалистом.

Способ монтажа:

Монтажная плата

Способ монтажа автоматических выключателей стационарных определяет метод установки устройства в электрическую систему. Правильный выбор способа монтажа обеспечивает надежность и безопасность эксплуатации, а также упрощает обслуживание и замену оборудования. Монтаж на монтажную плату предполагает крепление автоматического выключателя на специальную панель, что обеспечивает устойчивость и удобство обслуживания. Рекомендуется для систем, где требуется высокая надежность и легкий доступ к устройству. Комбинированный способ монтажа на DIN-рейку или монтажную плату позволяет гибко выбирать метод установки в зависимости от условий эксплуатации. Подходит для различных типов электрических щитов и шкафов. Монтаж на монтажные элементы включает использование специальных крепежных компонентов, что обеспечивает надежную фиксацию устройства в различных типах конструкций. Рекомендуется для нестандартных и сложных условий установки. Стационарный монтаж подразумевает фиксированное крепление автоматического выключателя в определенном месте без возможности его перемещения. Обеспечивает максимальную стабильность и надежность. Монтаж на DIN-рейку предполагает крепление автоматического выключателя на стандартную металлическую рейку, что упрощает установку и замену устройства. Широко используется в распределительных щитах и шкафах. Встраиваемый монтаж подразумевает установку автоматического выключателя внутрь панели или корпуса, что обеспечивает компактность и защиту устройства. Рекомендуется для систем с ограниченным пространством. Монтаж на винты предполагает крепление автоматического выключателя с помощью винтов, что обеспечивает прочное и надежное соединение. Подходит для условий, требующих повышенной устойчивости к вибрациям и механическим нагрузкам. Монтаж на аппарат включает крепление автоматического выключателя непосредственно на другое устройство или оборудование, что обеспечивает компактность и удобство эксплуатации. Рекомендуется для интегрированных систем. Вертикальный монтаж подразумевает установку автоматического выключателя в вертикальном положении, что может быть необходимо для обеспечения правильного функционирования и удобства доступа. Подходит для специфических требований системы. Монтаж в стойку 19' или в шкаф предполагает установку автоматического выключателя в стандартные серверные стойки или электрические шкафы, что обеспечивает удобство организации оборудования и легкий доступ для обслуживания.

Номинальный ток:

320 А

Номинальный ток (А) — это максимальный ток, который автоматический выключатель может пропускать через себя без отключения в нормальных условиях работы. Он определяет допустимую нагрузку на электрическую цепь и влияет на выбор устройства для защиты от перегрузок и коротких замыканий. При выборе автоматического выключателя необходимо учитывать номинальный ток, соответствующий максимальной рабочей нагрузке цепи. Замена автоматического выключателя на устройство с неподходящим номинальным током может привести к недостаточной защите или ложным срабатываниям.

Тип расцепителя:

Термомагнитный

Тип расцепителя определяет механизм, используемый в автоматических выключателях для обнаружения и отключения цепи при перегрузке или коротком замыкании. Различные типы расцепителей обеспечивают разнообразные характеристики срабатывания, что позволяет оптимально подобрать выключатель для конкретных условий эксплуатации. Электромагнитный и тепловой расцепители сочетают в себе две функции: электромагнитный расцепитель обеспечивает быстрое отключение при коротком замыкании, а тепловой расцепитель реагирует на длительные перегрузки. Это делает их универсальными для большинства применений, требующих защиты как от коротких замыканий, так и от перегрузок. Электронный расцепитель использует цифровую электронику для мониторинга и управления током в цепи. Он обеспечивает высокую точность настройки и возможность программирования параметров срабатывания. Рекомендуется для сложных систем, где требуется точная и гибкая защита. Электромагнитный расцепитель срабатывает мгновенно при коротком замыкании, благодаря использованию электромагнитного поля. Идеален для систем, где важна быстрая реакция на короткие замыкания. Электромагнитный расцепитель с гидравлическим замедлением срабатывания обеспечивает регулируемую задержку отключения, что позволяет избежать ложных срабатываний при кратковременных перегрузках. Подходит для систем с высокими пусковыми токами. Комбинация электромагнитного и электронного расцепителей объединяет преимущества быстрого срабатывания на короткие замыкания и точной настройки параметров срабатывания. Рекомендуется для сложных и критичных систем, требующих высокой надежности и гибкости. Автоматический выключатель без расцепителя используется в системах, где защита от перегрузок и коротких замыканий обеспечивается другими устройствами. Применяется в специфических условиях, где расцепление не требуется. Тепловой расцепитель реагирует на длительные перегрузки, используя биметаллическую пластину, которая изгибается при нагреве. Подходит для систем, где важна защита от длительных перегрузок. Термомагнитный расцепитель комбинирует функции теплового и электромагнитного расцепителей, обеспечивая защиту от длительных перегрузок и коротких замыканий. Универсальный выбор для большинства применений. Тепловой и электромагнитный расцепители в одном устройстве обеспечивают двойную защиту: тепловой расцепитель реагирует на перегрузки, а электромагнитный - на короткие замыкания. Это улучшает общую надежность защиты. Расцепитель минимального напряжения срабатывает при падении напряжения ниже заданного уровня, отключая цепь. Используется для защиты оборудования от работы в условиях низкого напряжения, что может быть критично для многих систем.

Номин. напряжение:

110...550 В

Номинальное напряжение (В) автоматического выключателя стационарного типа указывает на максимальное электрическое напряжение, при котором устройство может безопасно и эффективно работать. Это важный параметр, который необходимо учитывать при выборе автоматического выключателя для конкретной электрической сети, чтобы обеспечить надежную защиту от перегрузок и коротких замыканий. 690 В - Автоматические выключатели с этим номинальным напряжением подходят для высоковольтных промышленных сетей. Они обеспечивают надежную защиту при максимальных нагрузках и могут использоваться в сложных электрических системах. 400 В - Это значение номинального напряжения обычно используется в трехфазных электрических системах в промышленных и коммерческих установках. Обеспечивает достаточную защиту для большинства стандартных приложений. Минимальное напряжение 220 В и максимальное 690 В - Эти автоматические выключатели могут работать в широком диапазоне напряжений, что делает их универсальными для различных приложений, от бытовых до промышленных. Минимальное напряжение 400 В и максимальное 690 В - Эти устройства предназначены для использования в высоковольтных системах, где требуется гибкость в диапазоне напряжений. Идеально подходят для крупных промышленных установок. 440 В - Автоматические выключатели с этим номинальным напряжением используются в специфических промышленных приложениях, где требуется повышенное напряжение для работы оборудования. Минимальное напряжение 220 В и максимальное 400 В - Эти выключатели подходят для использования в стандартных бытовых и коммерческих электрических системах, обеспечивая надежную защиту в широком диапазоне напряжений. 220 В - Это стандартное номинальное напряжение для большинства бытовых и легких коммерческих электрических систем. Обеспечивает адекватную защиту для большинства домашних приложений. 380 В - Используется в трехфазных системах, часто в промышленных и коммерческих установках. Обеспечивает надежную защиту при стандартных промышленных нагрузках. Минимальное напряжение 230 В и максимальное 690 В - Эти автоматические выключатели могут работать в широком диапазоне напряжений, что делает их универсальными для различных приложений, от бытовых до промышленных. 240 В - Это значение номинального напряжения часто используется в бытовых и коммерческих установках, особенно в регионах с соответствующими стандартами напряжения. Обеспечивает надежную защиту для стандартных бытовых приложений.

Степень защиты (IP):

IP30

Степень защиты (IP) указывает на уровень защиты автоматических выключателей стационарного типа от проникновения твердых частиц и влаги. Данный параметр важен для обеспечения надежной работы устройства в различных условиях эксплуатации и предотвращения повреждений, вызванных внешними факторами. IP20 означает, что автоматический выключатель защищен от проникновения твердых частиц размером более 12,5 мм, но не имеет защиты от влаги. Такие устройства подходят для использования в сухих помещениях, где отсутствует риск контакта с мелкими частицами и жидкостями. IP30 обеспечивает защиту от проникновения твердых частиц размером более 2,5 мм, но также не защищает от влаги. Это значение подходит для использования в условиях, где возможен контакт с мелкими инструментами или проводами, но отсутствует риск воздействия влаги. IP54 обеспечивает защиту от пыли в достаточном количестве для предотвращения нарушения работы устройства и защищает от брызг воды с любого направления. Это значение рекомендуется для использования в условиях, где возможно наличие пыли и случайного контакта с водой. IP2X указывает на защиту от проникновения твердых частиц размером более 12,5 мм и отсутствие защиты от влаги. Такие устройства подходят для использования в сухих помещениях, где отсутствует риск контакта с мелкими частицами и жидкостями, но требуется минимальная защита от крупных предметов. IP00 означает отсутствие защиты как от твердых частиц, так и от влаги. Эти устройства следует использовать только в условиях, где исключен любой контакт с пылью и жидкостями. IP40 обеспечивает защиту от проникновения твердых частиц размером более 1 мм, но не защищает от влаги. Это значение подходит для использования в условиях, где возможно наличие мелких инструментов или проводов, но отсутствует риск воздействия влаги. IP31 обеспечивает защиту от проникновения твердых частиц размером более 2,5 мм и защищает от капель воды, падающих вертикально. Это значение подходит для использования в условиях, где возможен минимальный контакт с мелкими инструментами и незначительное воздействие влаги.

Количество полюсов:

Количество полюсов в автоматических выключателях стационарных определяет число независимых электрических цепей, которые могут быть защищены и разомкнуты одновременно. Это свойство важно для соответствия требованиям конкретных электрических систем и схем, обеспечивая надежную защиту и управление. Выбор количества полюсов зависит от типа сети и требуемого уровня защиты. Однополюсный автоматический выключатель предназначен для защиты одной фазы в однофазных электрических цепях. Он используется в системах, где требуется защита только одной линии, как правило, в бытовых или маломощных коммерческих установках. При замене важно учитывать номинальный ток и напряжение, чтобы обеспечить совместимость с существующей сетью. Двухполюсный автоматический выключатель защищает две фазы или фазу и нейтраль в однофазных сетях. Он обеспечивает более высокий уровень защиты, позволяя разомкнуть обе линии одновременно. Это особенно важно для систем с повышенными требованиями к безопасности. При выборе двухполюсного выключателя необходимо учитывать параметры сети, такие как напряжение и ток. Трехполюсный автоматический выключатель предназначен для защиты трехфазных электрических цепей. Он размыкает все три фазы одновременно, что критично для сбалансированной работы трехфазного оборудования и предотвращения асимметричных нагрузок. Рекомендуется для промышленных и крупных коммерческих установок, где используются трехфазные электроприборы и машины. Четырехполюсный автоматический выключатель используется для защиты трехфазных сетей с нейтралью. Он обеспечивает размыкание всех трех фаз и нейтрали одновременно, что важно для систем с высоким уровнем безопасности и требующих точного контроля над всеми линиями. Подходит для сложных промышленных и коммерческих систем, где необходимо учитывать нейтральный провод для предотвращения перегрузок и коротких замыканий.

Конструкция прибора:

Встраив. устройство фиксированной установки (стационарный)

Конструкция прибора определяет способ установки и механическое исполнение автоматических выключателей стационарного типа, что влияет на их монтаж, эксплуатацию и обслуживание. Различные конструкции обеспечивают различные уровни удобства, безопасности и гибкости при эксплуатации и обслуживании устройств. Встраиваемое устройство фиксированной установки (стационарный) представляет собой автоматический выключатель, который жестко закрепляется в электрическом щите или распределительном шкафу. Это обеспечивает надежное и устойчивое соединение, минимизируя вероятность случайного отключения или повреждения. Рекомендуется для применения в системах, где не требуется частая замена или обслуживание устройства. Выдвижное/выкатное устройство позволяет легко извлекать автоматический выключатель из распределительного шкафа для обслуживания или замены без необходимости отключения всей системы. Это повышает удобство и скорость обслуживания, снижая время простоя оборудования. Рекомендуется для применения в системах, где требуется регулярное техническое обслуживание или замена компонентов. Комплектное устройство в корпусе включает в себя автоматический выключатель, смонтированный в защитном корпусе. Это обеспечивает дополнительную защиту от внешних воздействий, таких как пыль и влага, и упрощает монтаж, так как устройство поставляется в готовом к установке виде. Рекомендуется для применения в условиях, требующих повышенной защиты и быстрого монтажа. Встраиваемое устройство с втычным подключением оснащено механизмом быстрого подключения, что упрощает и ускоряет процесс установки и замены. Это обеспечивает гибкость в эксплуатации и снижает время, необходимое для технического обслуживания. Рекомендуется для применения в системах, где важна оперативная замена или расширение оборудования.

Тип изделия/компонента:

Выключатель автоматический в литом корпусе

Свойство "Тип изделия/компонента" в рубрике "Автоматические выключатели стационарные" определяет конструктивные особенности и материал корпуса автоматического выключателя, что влияет на его эксплуатационные характеристики, надежность и область применения. Правильный выбор типа изделия/компонента обеспечивает оптимальную работу электрической системы и безопасность эксплуатации. Автоматический выключатель в литом корпусе представляет собой устройство с корпусом, изготовленным из цельного литого материала, обычно пластика или композитного материала. Это обеспечивает высокую механическую прочность и защиту внутренних компонентов от внешних воздействий. Такие выключатели часто используются в распределительных щитах для защиты цепей от перегрузок и коротких замыканий. Они компактны, легки в установке и обслуживании. Рекомендуются для применения в условиях, где важна высокая степень защиты и компактность установки. Автоматический выключатель воздушный отличается тем, что его отключающие элементы находятся в воздушной среде, что обеспечивает эффективное гашение дуги при разрыве цепи. Эти выключатели обычно используются в высоковольтных и промышленных установках, где требуется высокая отключающая способность и надежность. Воздушные выключатели имеют более сложную конструкцию и требуют регулярного технического обслуживания, но они обеспечивают высокую степень защиты и долговечность в тяжелых эксплуатационных условиях. Рекомендуются для применения в промышленных и высоковольтных системах, где важна высокая отключающая способность и надежность.

Номинальное напряжение:

110...0 В

Номинальное напряжение — это максимальное напряжение, при котором автоматический выключатель может работать в нормальных условиях. Оно определяет диапазон напряжений, при которых устройство может эффективно выполнять свои функции по защите электрических цепей от перегрузок и коротких замыканий. 690 В — Высокое номинальное напряжение, обычно используется в промышленных и коммерческих установках. Автоматические выключатели с таким напряжением подходят для мощных электрических систем и требуют соответствующей изоляции и компонентов, способных выдерживать высокие напряжения. 400 В — Стандартное напряжение для многих промышленных и коммерческих приложений. Эти автоматические выключатели часто используются в трёхфазных системах и обеспечивают надежную защиту при этом уровне напряжения. 440 В — Напряжение, используемое в специализированных промышленных установках. Автоматические выключатели с таким номинальным напряжением обеспечивают надежную работу и защиту в условиях, требующих повышенной устойчивости к нагрузкам. 400-690 В — Диапазон номинальных напряжений, обеспечивающий гибкость применения автоматических выключателей в различных условиях. Подходит для систем, где требуется работа на разных уровнях напряжения в пределах этого диапазона. 415-690 В — Диапазон, часто используемый в европейских странах. Автоматические выключатели, рассчитанные на этот диапазон, подходят для широкого спектра применений, от промышленных до коммерческих. 220-400 В — Диапазон, обычно используемый в жилых и коммерческих зданиях. Позволяет применять автоматические выключатели в условиях, требующих защиты при стандартных бытовых и офисных напряжениях. 0-220 В — Диапазон для низковольтных приложений, часто используемых в бытовых условиях. Автоматические выключатели в этом диапазоне защищают от перегрузок и коротких замыканий в низковольтных цепях. 220 В — Стандартное напряжение для бытовых и многих коммерческих приложений. Автоматические выключатели с таким номинальным напряжением обеспечивают надежную защиту для большинства бытовых приборов и офисного оборудования. 380 В — Напряжение, часто используемое в трёхфазных системах, особенно в промышленных условиях. Автоматические выключатели для этого напряжения обеспечивают защиту оборудования от перегрузок и коротких замыканий в условиях высокого энергопотребления. 20 В — Низкое напряжение, используемое в специализированных приложениях, таких как системы управления и сигнализации. Автоматические выключатели с таким номинальным напряжением защищают цепи, где требуется работа при низких напряжениях.

Тип элемента управления:

Рычажковый (перекидной рычаг)

Тип элемента управления определяет способ, которым пользователь взаимодействует с автоматическим выключателем для его включения или отключения. Правильный выбор типа элемента управления влияет на удобство эксплуатации, безопасность и надежность работы устройства. Рычажковый элемент управления представляет собой перекидной рычаг, который переключается вручную для включения или отключения автоматического выключателя. Этот тип элемента управления обеспечивает простоту и надежность в эксплуатации, подходит для ситуаций, где требуется быстрое и четкое переключение. Рекомендуется для использования в бытовых и промышленных условиях, где важна интуитивная понятность управления. Кнопка нажимная представляет собой механизм, при котором для управления автоматическим выключателем используется нажатие на кнопку. Этот тип элемента управления обеспечивает быстрое и удобное включение и отключение устройства. Рекомендуется для применения в системах, где требуется частое переключение, а также в условиях ограниченного пространства, где рычажковый механизм может быть неудобен. Ручка-переключатель поворотная позволяет управлять автоматическим выключателем путем поворота ручки в соответствующее положение. Этот тип элемента управления обеспечивает более точное и надежное переключение, подходит для применения в промышленных и коммерческих условиях, где требуется высокая надежность и долговечность механизма. Рукоятка поворотная удлинённая (широкий хват) предназначена для управления автоматическим выключателем путем поворота удлиненной рукоятки, обеспечивающей широкий хват. Этот тип элемента управления удобен для применения в условиях, где требуется повышенное усилие для переключения, а также в ситуациях, где необходимо обеспечить удобство для операторов с разной физической силой. Рукоятка поворотная короткая (узкий хват) предназначена для управления автоматическим выключателем путем поворота короткой рукоятки, обеспечивающей узкий хват. Этот тип элемента управления подходит для применения в условиях ограниченного пространства, где важна компактность устройства, а также в ситуациях, где требуется частое переключение с минимальными физическими усилиями.

Конструктивное исполнение:

Встроенное устройство стационарного исполнения

Конструктивное исполнение автоматического выключателя определяет его физическую конфигурацию и способ установки, что влияет на удобство монтажа, обслуживания и эксплуатации устройства. Различные типы конструктивного исполнения предназначены для различных условий эксплуатации и требований к надежности и безопасности. Встроенное устройство стационарного исполнения представляет собой автоматический выключатель, который монтируется непосредственно в распределительный щит или панель и не предполагает частого демонтажа. Это решение обеспечивает высокую надежность и минимальные требования к техническому обслуживанию, подходящее для объектов с постоянной нагрузкой и стабильной эксплуатацией. Комплектное устройство в корпусе включает в себя автоматический выключатель, заключенный в защитный корпус. Такое исполнение обеспечивает дополнительную защиту от внешних воздействий, таких как пыль и влага, и упрощает монтаж. Рекомендуется для использования в условиях повышенной влажности или запыленности, а также в случаях, когда требуется быстрое и удобное подключение устройства. Встроенное устройство выдвижного исполнения позволяет легко извлекать автоматический выключатель из распределительного щита или панели для обслуживания или замены без необходимости отключения всей системы. Это решение особенно полезно в критически важных системах, где минимизация времени простоя имеет первостепенное значение. Встроенное устройство втычного исполнения характеризуется возможностью быстрого подключения и отключения автоматического выключателя от электрической сети без использования инструментов. Это обеспечивает удобство при частых заменах или техническом обслуживании и подходит для систем, где требуется гибкость и оперативность. Встроенное устройство представляет собой автоматический выключатель, который интегрируется в распределительный щит или панель без дополнительных защитных корпусов или специальных механизмов для извлечения. Это стандартное решение, обеспечивающее простоту установки и эксплуатации, подходящее для большинства типовых применений.

Количество силовых полюсов:

Количество силовых полюсов указывает на число отдельных цепей, которые могут быть одновременно защищены и отключены автоматическим выключателем. Это свойство важно для правильного выбора устройства в зависимости от требований конкретной электрической системы. Автоматический выключатель с одним полюсом (1P) защищает одну фазу и используется в однофазных системах. Он подходит для простых бытовых или небольших коммерческих нагрузок. Рекомендуется использовать в цепях, где требуется защита только одной линии. Автоматический выключатель с двумя полюсами (2P) защищает две фазы или одну фазу и ноль. Он используется в однофазных системах с нейтралью и обеспечивает более надежную защиту по сравнению с однополюсным выключателем. Подходит для бытовых и коммерческих нагрузок средней мощности. Автоматический выключатель с тремя полюсами (3P) предназначен для защиты трехфазных систем. Он отключает все три фазы одновременно, что важно для сбалансированной работы трехфазного оборудования. Рекомендуется для промышленных и крупных коммерческих объектов. Автоматический выключатель с четырьмя полюсами (4P) защищает три фазы и нейтраль. Он обеспечивает полную защиту трехфазных систем с нейтралью, что особенно важно для систем с несимметричными нагрузками. Идеален для сложных промышленных систем. Автоматический выключатель с обозначением "3+N" имеет три силовых полюса и один нейтральный полюс. Он используется в трехфазных системах, где требуется защита нейтрали наряду с фазами. Это обеспечивает дополнительную безопасность и стабильность системы. Автоматический выключатель с обозначением "3P" аналогичен трехполюсному выключателю, защищающему три фазы. Он используется в трехфазных системах для одновременного отключения всех фаз, что важно для защиты оборудования. Автоматический выключатель с обозначением "1+N" имеет один силовой полюс и один нейтральный полюс. Он используется в однофазных системах, где требуется защита нейтрали наряду с фазой. Это обеспечивает дополнительную безопасность. Автоматический выключатель с 15 полюсами используется в специализированных или высокомощных промышленных системах, где требуется защита большого количества отдельных цепей. Применяется в сложных и масштабных электрических сетях.

Моторный привод встроенный:

Нет

Моторный привод встроенный - это механизм, интегрированный в автоматический выключатель, который обеспечивает дистанционное управление включением и выключением устройства. Наличие моторного привода позволяет автоматизировать процессы управления электроустановками, повышая удобство и безопасность эксплуатации. Отсутствие встроенного моторного привода означает, что автоматический выключатель не может быть дистанционно управляем. Это подходит для установок, где дистанционное управление не требуется или где управление осуществляется вручную. Рекомендуется для использования в системах с низкими требованиями к автоматизации и удаленному контролю. Наличие встроенного моторного привода позволяет автоматическому выключателю быть дистанционно управляемым. Это важно для систем, где требуется высокая степень автоматизации и возможность удаленного контроля, например, в промышленных установках или критически важных инфраструктурах. Рекомендуется для использования в системах с высокими требованиями к надежности и безопасности управления.

Моторный привод опционально:

Нет

Свойство "Моторный привод опционально" указывает на возможность оснащения автоматического выключателя стационарного типа моторным приводом. Моторный привод позволяет дистанционно управлять включением и отключением автоматического выключателя, что может быть критически важно для систем, требующих автоматизации и удаленного контроля. Наличие этого свойства помогает определить, подходит ли конкретный выключатель для интеграции в автоматизированные системы управления и мониторинга. Значение "Нет" означает, что автоматический выключатель не может быть оснащен моторным приводом. Это ограничивает его использование в системах, где требуется дистанционное управление. Такой выключатель подойдет для простых систем, где управление осуществляется вручную и нет необходимости в автоматизации. Рекомендуется для использования в небольших объектах или в системах, где доступ к выключателю не представляет сложности. Значение "Да" указывает на возможность оснащения автоматического выключателя моторным приводом. Это позволяет интегрировать выключатель в автоматизированные системы управления, обеспечивая удаленное включение и отключение. Рекомендуется для использования в крупных промышленных объектах, энергосистемах или других сложных инфраструктурах, где требуется высокий уровень автоматизации и удаленного контроля. При выборе такого выключателя важно учитывать совместимость с существующими системами управления и требования по установке моторного привода.

Номин. продолжительный ток Iu:

320 А

Номинальный продолжительный ток (Iu) — это максимальный ток в амперах (А), который автоматический выключатель может проводить непрерывно в течение длительного времени без перегрева или повреждений. Это критический параметр для выбора автоматического выключателя, так как он должен соответствовать максимальному рабочему току в цепи, чтобы обеспечить надежную защиту оборудования и проводки. При выборе автоматического выключателя важно учитывать Iu, чтобы избежать ложных срабатываний или недостаточной защиты. Замена выключателя на устройство с неподходящим Iu может привести к перегреву и потенциальным аварийным ситуациям.

Имеется указатель расцепления:

Да

Свойство "Имеется указатель расцепления" в автоматических выключателях стационарного типа указывает на наличие или отсутствие индикатора, который показывает, что автоматический выключатель сработал и отключил цепь. Это свойство важно для оперативного и визуального контроля состояния устройства без необходимости дополнительных измерений или проверки. Значение "Нет" означает, что автоматический выключатель не оснащен указателем расцепления. В таких устройствах для определения сработки необходимо проводить физическую проверку или использовать дополнительные диагностические инструменты. Выбор автоматического выключателя без указателя расцепления может быть оправдан в случаях, когда визуальный контроль не является критически важным, или в системах с автоматизированными средствами мониторинга. Значение "Да" означает наличие указателя расцепления в автоматическом выключателе. Такой индикатор позволяет быстро и легко определить, что устройство сработало и отключило цепь, что упрощает обслуживание и диагностику. Рекомендуется выбирать автоматические выключатели с указателем расцепления в системах, где важен оперативный визуальный контроль состояния и минимизация времени на диагностику неисправностей.

Подходит для монтажа на DIN-рейку:

Нет

Свойство 'Подходит для монтажа на DIN-рейку' указывает на возможность установки автоматического выключателя на стандартную DIN-рейку, что значительно упрощает процесс монтажа и обеспечивает совместимость с большинством распределительных щитов и шкафов. Это свойство важно для обеспечения удобства и надежности установки, а также для возможности быстрой замены и модернизации оборудования. Значение 'Нет' означает, что данный автоматический выключатель не предназначен для установки на DIN-рейку. В этом случае монтаж устройства требует использования альтернативных методов крепления, что может усложнить процесс установки и обслуживания. Рекомендуется выбирать такие устройства только в случаях, когда использование DIN-рейки не предусмотрено конструкцией распределительного щита или шкафа. Значение 'Да' означает, что данный автоматический выключатель предназначен для установки на стандартную DIN-рейку. Это упрощает процесс монтажа, делает его более быстрым и удобным, а также обеспечивает совместимость с большинством распределительных щитов и шкафов. Рекомендуется выбирать такие устройства для обеспечения легкости установки и возможности быстрой замены в случае необходимости.

Тип дополнительного расцепителя:

Независимый расцепитель,расцепитель минимального напряжения

Свойство "Тип дополнительного расцепителя" указывает на наличие и тип дополнительных механизмов, которые могут отключить автоматический выключатель при определенных условиях. Эти механизмы обеспечивают дополнительную защиту и функциональность, повышая безопасность и надежность работы электрической системы. Отсутствие дополнительного расцепителя означает, что автоматический выключатель выполняет только базовые функции защиты от перегрузки и короткого замыкания без дополнительных защитных механизмов. Это подходящий выбор для простых систем, где не требуется дополнительная защита. Независимый расцепитель позволяет отключить автоматический выключатель дистанционно, независимо от состояния основной цепи. Это полезно для удаленного управления и аварийного отключения. Рекомендуется для систем, где требуется возможность дистанционного управления и аварийного отключения. Расцепитель минимального напряжения отключает автоматический выключатель, если напряжение в цепи падает ниже определенного уровня. Это предотвращает повреждение оборудования при низком напряжении. Рекомендуется для систем, где стабильность напряжения критична для безопасности и работы оборудования. Комбинация независимого расцепителя и расцепителя нулевого напряжения обеспечивает как возможность дистанционного отключения, так и защиту при полном исчезновении напряжения. Это обеспечивает максимальную гибкость и безопасность в управлении системой. Расцепитель нулевого напряжения отключает автоматический выключатель при полном исчезновении напряжения в цепи. Это предотвращает автоматический повторный запуск оборудования при восстановлении питания, что может быть опасно. Рекомендуется для критических систем, где неконтролируемый запуск нежелателен. Комбинация независимого расцепителя и расцепителя минимального напряжения обеспечивает как возможность дистанционного отключения, так и защиту при падении напряжения ниже критического уровня. Это подходит для систем, где требуется как удаленное управление, так и защита от низкого напряжения. Расцепитель цепи управления отключает автоматический выключатель при нарушении цепи управления. Это обеспечивает дополнительный уровень защиты, предотвращая работу оборудования при неисправности в цепи управления. Рекомендуется для сложных систем с множеством управляющих цепей. Максимальный расцепитель тока в нулевом проводе отключает автоматический выключатель при превышении допустимого тока в нулевом проводе. Это защищает от перегрузки и возможного повреждения проводки. Рекомендуется для систем, где контроль тока в нулевом проводе критичен для безопасности.

Номинальная отключающая способность:

50 кА

Номинальная отключающая способность (кА) - это максимальный ток короткого замыкания, который автоматический выключатель способен безопасно отключить без повреждения. Этот параметр критически важен для обеспечения безопасности электрической системы, так как он определяет способность выключателя справляться с аварийными ситуациями. При выборе автоматического выключателя следует учитывать номинальную отключающую способность в соответствии с возможными уровнями короткого замыкания в сети. Замена выключателя на устройство с меньшей отключающей способностью может привести к его повреждению или отказу при коротком замыкании.

С защитой по минимальному напряжению:

Да

Свойство "С защитой по минимальному напряжению" указывает на наличие или отсутствие функции автоматического выключателя, которая защищает электрическую сеть от пониженного напряжения. Эта функция отключает цепь при падении напряжения ниже установленного порога, предотвращая повреждение оборудования и обеспечивая безопасность эксплуатации. Значение "Нет" означает, что автоматический выключатель не имеет функции защиты по минимальному напряжению. В этом случае устройство не сможет предотвратить работу при низком напряжении, что может привести к перегреву или повреждению подключенного оборудования. Рекомендуется выбирать такие автоматические выключатели для сетей, где колебания напряжения маловероятны или где есть другие средства защиты. Значение "Да" указывает на наличие функции защиты по минимальному напряжению. Это обеспечивает автоматическое отключение цепи при падении напряжения ниже критического уровня, что защищает оборудование от повреждений и повышает общую надежность системы. Рекомендуется использовать такие автоматические выключатели в сетях с нестабильным напряжением или для защиты чувствительных к напряжению устройств.

Монтаж на DIN-рейку (Ω-типа) опционально:

Да

Монтаж на DIN-рейку (Ω-типа) опционально указывает на возможность установки автоматического выключателя на стандартную DIN-рейку типа Ω, что упрощает процесс монтажа и демонтажа устройства. Такая установка обеспечивает надежное крепление и совместимость с другими компонентами электрических шкафов и панелей. Отсутствие возможности монтажа на DIN-рейку (Ω-типа) означает, что автоматический выключатель требует другой метод установки, например, крепление на панель или стену. Это может усложнить процесс установки и увеличить время на монтаж. Рекомендуется выбирать данный вариант, если DIN-рейка не используется в вашей системе или если имеются специфические требования к креплению устройства. Наличие возможности монтажа на DIN-рейку (Ω-типа) позволяет легко и быстро установить автоматический выключатель на стандартную рейку, что упрощает процесс обслуживания и модернизации системы. Это особенно полезно в ситуациях, когда требуется часто менять или добавлять компоненты в электрический шкаф. Рекомендуется выбирать данный вариант для обеспечения гибкости и удобства в эксплуатации.

Вид подключения главной электрич. цепи:

Передняя сторона

Вид подключения главной электрической цепи указывает на способ подключения проводников к автоматическому выключателю, что влияет на удобство монтажа, обслуживание и эксплуатацию устройства. Правильный выбор вида подключения может существенно повысить эффективность работы и безопасность электрической системы. Подключение спереди подразумевает, что проводники подключаются к передней части автоматического выключателя. Это облегчает доступ для установки и обслуживания, особенно в условиях ограниченного пространства. Рекомендуется для использования в распределительных щитах, где важно иметь быстрый доступ к проводникам. Подключение сзади означает, что проводники подключаются к задней части устройства. Это может быть предпочтительно в случаях, когда необходимо скрыть проводку или обеспечить дополнительную защиту от случайного контакта. Подходит для использования в установках, где эстетика и безопасность проводки имеют приоритет. Соединение на отдельной части шасси предполагает, что проводники подключаются к специальной монтажной части, отдельно от самого корпуса автоматического выключателя. Это обеспечивает гибкость в монтаже и позволяет легко заменять или обслуживать выключатель без необходимости отключения всей системы. Рекомендуется для сложных и модульных электрических систем, где важна возможность быстрой замены компонентов.

Тип подключения силовой электрич. цепи:

Винтовое соединение

Тип подключения силовой электрической цепи определяет способ соединения автоматического выключателя с питающей сетью. Выбор правильного типа подключения влияет на надежность и стабильность работы устройства, а также на удобство установки и обслуживания. Винтовое соединение предполагает использование винтов для закрепления проводников в клеммах автоматического выключателя. Этот тип подключения обеспечивает надежный контакт и простоту установки, однако требует периодической проверки и подтяжки винтов для предотвращения ослабления контактов. Рекомендуется для использования в бытовых и коммерческих сетях с умеренной нагрузкой. Болтовое соединение использует болты для крепления проводников, что обеспечивает высокую механическую прочность и надежность контакта. Этот тип подключения подходит для промышленных приложений и сетей с высокой нагрузкой, где требуется устойчивость к вибрациям и механическим воздействиям. Рекомендуется для установки в условиях, требующих высокой надежности и долговечности соединений. Подключение на шину позволяет интегрировать автоматический выключатель непосредственно в сборную шину, что обеспечивает компактность и упрощает монтаж. Этот тип подключения часто используется в распределительных щитах и шкафах, где необходимо экономить пространство и обеспечить быструю замену компонентов. Подходит для применения в коммерческих и промышленных установках. Соединение на отдельной части шасси предполагает монтаж автоматического выключателя на специальной монтажной пластине или шасси, что обеспечивает дополнительную механическую поддержку и защиту. Этот тип подключения используется в сложных электрических системах, где требуется высокая степень защиты и устойчивость к внешним воздействиям. Рекомендуется для установки в критически важных системах и в условиях повышенной вибрации и механических нагрузок.

Комплектное устройство с блоком защиты:

Да

Это свойство указывает на наличие или отсутствие встроенного блока защиты в автоматическом выключателе, который обеспечивает дополнительную безопасность и защиту электрической сети от перегрузок, коротких замыканий и других аномальных условий. Автоматический выключатель с встроенным блоком защиты обеспечивает более высокий уровень безопасности, так как блок защиты оперативно реагирует на перегрузки и короткие замыкания, предотвращая повреждение оборудования и снижая риски пожара. Рекомендуется для использования в системах с высокой ответственностью и требующих дополнительной защиты. Автоматический выключатель без встроенного блока защиты требует дополнительного внешнего оборудования для обеспечения аналогичного уровня безопасности. Подходит для менее критичных систем или ситуаций, где уже установлены отдельные устройства защиты. Рекомендуется тщательно оценить необходимость дополнительной защиты при выборе такого устройства.

Подходит для монтажа на DIN-рейку (Ω-типа):

Нет

Свойство "Подходит для монтажа на DIN-рейку (Ω-типа)" указывает на возможность установки автоматического выключателя на стандартную DIN-рейку, что обеспечивает удобство монтажа, стандартизацию и совместимость с другими компонентами в электрических распределительных щитах. Значение "Нет" означает, что автоматический выключатель не предназначен для установки на DIN-рейку (Ω-типа). Такие устройства могут требовать альтернативных методов крепления, что может усложнять монтаж и обслуживание. Рекомендуется выбирать этот тип устройств только в тех случаях, когда использование DIN-рейки не предусмотрено в проекте или конструкции электрического щита. Значение "Да" означает, что автоматический выключатель предназначен для установки на DIN-рейку (Ω-типа). Это обеспечивает легкость и быстроту монтажа, возможность стандартизированной установки и упрощение обслуживания. Выбор автоматических выключателей с этим значением рекомендуется для большинства современных распределительных щитов, где используется DIN-рейка для крепления компонентов.

Встроенная защита от замыканий на землю:

Нет

Встроенная защита от замыканий на землю — это функция автоматического выключателя, предназначенная для обнаружения и отключения цепи при возникновении замыкания на землю. Эта защита предотвращает повреждение оборудования, снижает риск возгорания и обеспечивает безопасность пользователей, автоматически отключая питание при обнаружении утечки тока на землю. Значение "Нет" означает, что автоматический выключатель не оснащен встроенной защитой от замыканий на землю. Это может быть приемлемо в системах, где риск замыканий на землю минимален или где установлены другие защитные устройства. Однако отсутствие данной функции увеличивает риск повреждения оборудования и потенциальных аварий, поэтому рекомендуется использовать такие выключатели только в специфических условиях, где дополнительная защита не требуется. Значение "Да" указывает, что автоматический выключатель оснащен встроенной защитой от замыканий на землю. Это обеспечивает дополнительный уровень безопасности, автоматическое отключение питания при обнаружении утечки тока на землю, что предотвращает повреждение оборудования и снижает риск пожара. Рекомендуется выбирать такие выключатели для систем, где необходим высокий уровень защиты и безопасность является приоритетом.

С расцепителем минимального напряжения:

Да

Свойство 'С расцепителем минимального напряжения' указывает на наличие или отсутствие в автоматическом выключателе устройства, которое отключает его при падении напряжения ниже заданного уровня. Наличие такого расцепителя обеспечивает дополнительную защиту оборудования от работы в условиях низкого напряжения, что может предотвратить повреждение оборудования и повысить общую безопасность электросистемы. Значение 'Нет' указывает на отсутствие расцепителя минимального напряжения в автоматическом выключателе. В этом случае устройство не будет отключаться при падении напряжения ниже определенного уровня. Это может быть приемлемым в системах, где стабильность напряжения гарантирована, или где оборудование способно работать при пониженном напряжении без риска повреждения. Однако, в условиях нестабильного напряжения рекомендуется использовать устройства с расцепителем минимального напряжения для повышения безопасности. Значение 'Да' указывает на наличие расцепителя минимального напряжения в автоматическом выключателе. Это устройство автоматически отключит выключатель при падении напряжения ниже установленного порога, обеспечивая дополнительную защиту оборудования от потенциальных повреждений, вызванных недостаточным напряжением. Рекомендуется использовать такие автоматические выключатели в системах, где возможны перепады напряжения, или где оборудование чувствительно к изменениям напряжения.

Диапазон установки расцепителя перегрузки:

320 А

Диапазон установки расцепителя перегрузки определяет пределы тока, при которых срабатывает автоматический выключатель для защиты электрической цепи от перегрузок. Указывается в амперах (А). Влияние на работу устройства: правильный выбор диапазона обеспечивает надежную защиту от перегрузок и предотвращает ложные срабатывания. Рекомендации по выбору: диапазон должен соответствовать номинальному току защищаемой цепи с учетом возможных кратковременных перегрузок. При замене автоматического выключателя следует убедиться, что диапазон установки расцепителя перегрузки нового устройства соответствует требованиям защищаемой цепи.

Возможность установки индикатора отключения:

Да

Свойство "Возможность установки индикатора отключения" указывает на наличие или отсутствие возможности интеграции специального устройства, которое сигнализирует о том, что автоматический выключатель сработал и отключил цепь. Это свойство важно для быстрого определения состояния выключателя и оперативного реагирования на аварийные ситуации. Значение "Нет" означает, что автоматический выключатель не поддерживает установку индикатора отключения. Это может усложнить процесс диагностики и обнаружения сработавшего выключателя, особенно в системах с большим количеством автоматических выключателей. Рекомендуется использовать такие выключатели в менее критичных системах, где оперативность определения срабатывания не является приоритетом. Значение "Да" означает, что автоматический выключатель поддерживает установку индикатора отключения. Это позволяет быстро и точно определить, какой из выключателей сработал, что значительно упрощает и ускоряет процесс диагностики и устранения неисправностей. Рекомендуется использовать такие выключатели в критических системах, где важна оперативность и точность в определении состояния оборудования.

Номин. отключающая способность Icu при 400 В, 50 Гц:

50 кА

Номинальная отключающая способность (Icu) при 400 В, 50 Гц, измеряемая в килоамперах (кА), представляет собой максимальный ток короткого замыкания, который автоматический выключатель может безопасно отключить при напряжении 400 В и частоте 50 Гц. Это критический параметр, определяющий надежность и безопасность работы устройства в условиях короткого замыкания. Высокое значение Icu свидетельствует о способности выключателя справляться с более высокими токами короткого замыкания, что особенно важно в промышленных и коммерческих установках с высоким уровнем потребления энергии. При выборе автоматического выключателя следует учитывать номинальные параметры сети и возможные уровни короткого замыкания, чтобы обеспечить достаточную защиту и предотвратить повреждение оборудования. При замене выключателя необходимо убедиться, что его Icu соответствует или превышает требования конкретной установки.

Количество вспомогат. переключающих контактов:

Количество вспомогательных переключающих контактов у автоматического выключателя стационарного указывает на число дополнительных контактов, которые могут использоваться для управления, сигнализации или других вспомогательных функций. Эти контакты не участвуют в основной цепи, но обеспечивают дополнительные возможности для интеграции устройства в сложные системы автоматизации и контроля. Четыре вспомогательных переключающих контакта обеспечивают достаточные возможности для управления и сигнализации в средних по сложности системах. Рекомендуется для проектов, где требуется несколько независимых цепей управления. Два вспомогательных переключающих контакта подходят для простых систем, где требуется минимальное количество дополнительных функций. Идеально для базовых задач управления и сигнализации. Три вспомогательных переключающих контакта предоставляют баланс между функциональностью и простотой. Подходит для систем средней сложности, где требуется несколько дополнительных цепей управления. Один вспомогательный переключающий контакт подходит для самых простых систем, где требуется минимальная дополнительная функциональность. Рекомендуется для базовых задач и простых схем управления. Шесть вспомогательных переключающих контактов предоставляют расширенные возможности для управления и сигнализации, подходящие для сложных систем автоматизации. Рекомендуется для проектов с высокими требованиями к количеству независимых цепей управления. Значение 0.01, вероятно, является ошибкой или опечаткой, так как в контексте вспомогательных переключающих контактов оно не имеет смысла. Рекомендуется уточнить или исключить это значение. Восемь вспомогательных переключающих контактов обеспечивают максимальные возможности для интеграции автоматического выключателя в сложные системы автоматизации и контроля. Идеально для проектов с высокими требованиями к функциональности и гибкости управления. Семь вспомогательных переключающих контактов предоставляют обширные возможности для управления и сигнализации в сложных системах. Рекомендуется для проектов, где требуется большое количество независимых цепей управления, но не максимальное.

Количество вспомогательных замыкающих контактов:

Количество вспомогательных замыкающих контактов указывает на количество дополнительных контактов, которые могут замыкаться при срабатывании автоматического выключателя. Эти контакты используются для управления внешними цепями, сигнализации состояния выключателя или интеграции в системы автоматизации. Правильный выбор количества вспомогательных контактов важен для обеспечения надежной работы и интеграции автоматического выключателя в электрическую систему. Отсутствие вспомогательных замыкающих контактов. Подходит для простых систем, где не требуется дополнительное управление или сигнализация. Один вспомогательный замыкающий контакт. Подходит для базовых применений, где требуется минимальная дополнительная функциональность, например, простая сигнализация состояния выключателя. Два вспомогательных замыкающих контакта. Обеспечивает возможность управления несколькими внешними цепями или более сложной сигнализацией. Три вспомогательных замыкающих контакта. Подходит для более сложных систем, где требуется управление несколькими внешними цепями и сигнализация. Четыре вспомогательных замыкающих контакта. Обеспечивает расширенные возможности для управления и интеграции в системы автоматизации. Пять вспомогательных замыкающих контактов. Подходит для сложных систем с множеством внешних цепей, требующих замыкания при срабатывании выключателя. Шесть вспомогательных замыкающих контактов. Обеспечивает максимальную гибкость и возможности для управления и интеграции в сложные системы автоматизации. Восемь вспомогательных замыкающих контактов. Подходит для очень сложных систем с большим количеством внешних цепей и сигнализаций. Значение указывает на отсутствие данных о количестве вспомогательных замыкающих контактов. Требуется дополнительная проверка или уточнение у производителя. Значение явно ошибочное или выходящее за рамки стандартных технических характеристик. Необходимо уточнить информацию у производителя или проверить правильность ввода данных.

Диапазон настройки устройства защиты от перегрузки:

320 А

Диапазон настройки устройства защиты от перегрузки определяет пределы тока, при которых автоматический выключатель сработает для предотвращения перегрузки. Этот параметр измеряется в амперах (А) и указывает минимальное и максимальное значение тока, на которое можно настроить устройство. Правильный выбор диапазона настройки обеспечивает надежную защиту электрической сети, предотвращая повреждения оборудования и снижая риск возгорания. При выборе автоматического выключателя важно учитывать номинальный ток нагрузки и возможные пиковые значения, чтобы установить оптимальный диапазон настройки. В случае замены устройства необходимо убедиться, что новый выключатель имеет аналогичный или подходящий диапазон настройки для обеспечения непрерывной и безопасной работы системы.

Количество вспомогат. нормально замкнутых (НЗ) контактов:

Количество вспомогательных нормально замкнутых (НЗ) контактов в автоматических выключателях стационарного типа определяет количество контактов, которые остаются замкнутыми в нормальном состоянии и размыкаются при срабатывании устройства. Эти контакты используются для управления дополнительными цепями и сигнализацией состояния выключателя. Выбор количества НЗ контактов зависит от требований системы управления и сигнализации, в которой используется автоматический выключатель. Наличие одного вспомогательного нормально замкнутого контакта позволяет осуществлять простейшее управление дополнительной цепью или сигнализацией. Рекомендуется для систем с минимальными требованиями к управлению. Два вспомогательных нормально замкнутых контакта обеспечивают возможность управления двумя независимыми цепями или создания резервной сигнализации. Подходит для более сложных систем управления. Три вспомогательных нормально замкнутых контакта позволяют расширить возможности управления и сигнализации, обеспечивая гибкость в конфигурации системы. Рекомендуется для систем средней сложности. Четыре вспомогательных нормально замкнутых контакта обеспечивают высокую степень управления и мониторинга, подходя для сложных систем с множеством независимых цепей. Шесть вспомогательных нормально замкнутых контактов позволяют управлять большим числом дополнительных цепей и сигнализаций, что необходимо для сложных и многоуровневых систем управления. Восемь вспомогательных нормально замкнутых контактов предоставляют максимальную гибкость и возможности для управления и мониторинга в самых сложных и требовательных системах. Значение 0.01 указывает на наличие одного вспомогательного нормально замкнутого контакта с определенными характеристиками, которые могут отличаться от стандартных. Рекомендуется уточнить спецификацию у производителя для правильного выбора и замены.

Диапазон краткосрочной задержки расцепителя короткого замыкания:

3200 А

Диапазон краткосрочной задержки расцепителя короткого замыкания

Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания:

3200 А

Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания указывает на пределы тока (в амперах), при которых автоматический выключатель мгновенно отключает цепь для защиты от короткого замыкания. Это свойство важно для обеспечения быстрого отключения при аварийных ситуациях, предотвращая повреждение оборудования и снижая риск возгорания. При выборе автоматического выключателя следует учитывать требуемый диапазон регулировки, чтобы устройство соответствовало параметрам защищаемой цепи. Замена устройства должна производиться с учетом аналогичных характеристик для поддержания уровня защиты.

Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по:

3200 А

Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания по току (А) указывает на диапазон значений тока, при котором автоматический выключатель мгновенно отключает цепь без задержки времени. Это свойство важно для обеспечения защиты электрической цепи от коротких замыканий и предотвращения повреждений оборудования. При выборе автоматического выключателя следует учитывать номинальный ток цепи и возможные токи короткого замыкания, чтобы правильно настроить диапазон срабатывания. Регулировка в пределах указанного диапазона позволяет адаптировать устройство к конкретным условиям эксплуатации и требованиям безопасности.
