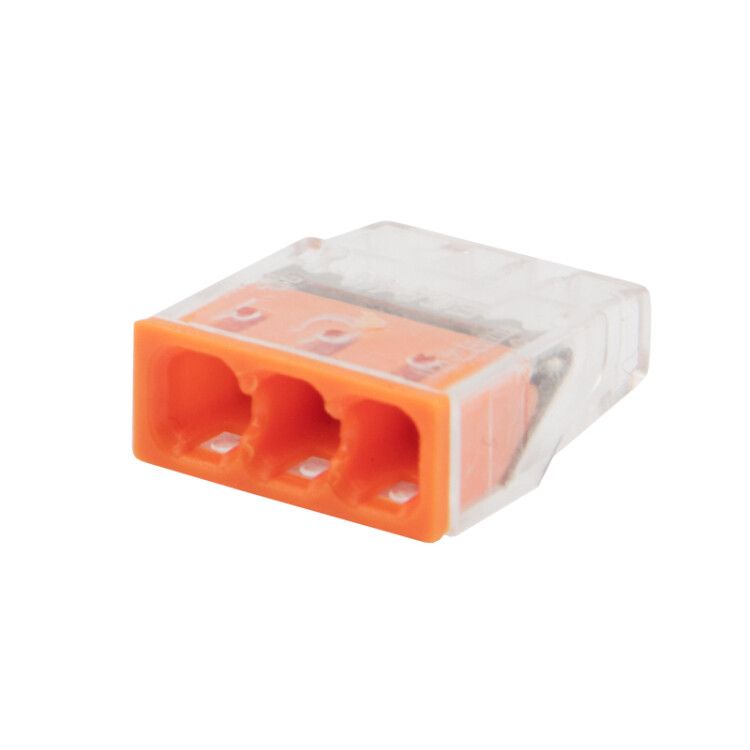

Экспресс-клемма СМК 2273-203 3-проводная 24А 450В Rexant 07-3212-20

Экспресс-клемма строительно-монтажная СМК 2273-203 от REXANT - компактное трёхпроводное устройство для быстрого и надёжного соединения одножильных медных проводников сечением 0,14–2,5 мм2. Подходит для монтажа в ограниченном пространстве, особенно там, где важна скорость установки и визуальный контроль качества соединений.

Назначение и область применения

Экспресс-клемма строительно-монтажная СМК 2273-203 используется для временного или постоянного соединения одножильных проводников в распределительных коробках, щитах, на оборудовании и в других местах, где требуется быстрая сборка без инструментов. Применяется в жилой и коммерческой электромонтажной практике: освещении, розетках, системах автоматизации, HVAC, малых станках и контроллеров.

Технические характеристики

• Количество зажимов: 3
• Номинальное сечение провода: 0,14 – 2,5 мм2 (для одножильных проводников)
• Номинальный ток: 24 А
• Номинальное напряжение: 450 В
• Материал корпуса: полиамид 66 (не поддерживающий горение)
• Материал контактов: лужённая медь
• Цвет: прозрачный - позволяет визуально проверить качество соединения
• Длина зачистки изоляции: 11 мм
• Рабочий температурный диапазон: от -40 C до +85 C
• Покрытие контактов: без дополнительного покрытия (лужение уже есть)
• Совместимость: работает с медными проводниками; также допускается использование с алюминиевыми

Совместимость и монтаж

Экспресс-клемма СМК 2273-203 совместима исключительно с одножильными проводниками - многожильные требуют предварительной опрессовки или использования специальных адаптеров. Для подключения достаточно зачистить изоляцию на 11 мм и вставить провод в соответствующий канал до упора. Каждый контакт фиксируется пружинным механизмом - никаких винтов или инструментов не требуется. Установка занимает несколько секунд.

Учитывайте посадочные габариты: клемма компактна, но три канала расположены плотно - не рекомендуется использовать рядом с другими элементами, которые могут затруднять доступ к зажимам.

Безопасность и стандарты

Корпус изготовлен из самозагасающего полиамида, что снижает риск распространения пламени при перегреве. Номинальное напряжение 450 В и ток 24 А обеспечивают безопасную работу в сетях переменного тока до 250 В (по нормам ЕС/ГОСТ). Соответствует требованиям безопасности для внутреннего электрооборудования. Сертификация CE указана производителем, однако официальные документы следует запрашивать отдельно.

Преимущества

• Значительная экономия места - до 50% меньше объема по сравнению с обычными пружинными клеммами
• Прозрачный корпус позволяет сразу видеть, правильно ли вставлен провод и нет ли повреждений жилы
• Лужёные медицинские контакты обеспечивают хорошую проводимость и долговечность соединения
• Не требует инструментов - монтаж выполняется одной рукой
• Выдерживают широкий диапазон температур - подходят даже для холодных помещений и наружных условий при наличии защиты

Ограничения применения

• Не многожильные провода без предварительной опрессовки
• Не предназначен для силовых цепей выше 24 А - превышение нагрузки вызывает нагрев и выход из строя
• Не рассчитан на частые демонтажи - после нескольких операций пружины теряют усилие
• Не стоит применять в условиях постоянной вибрации без дополнительной фиксации
• Из-за отсутствия крышки возможен случайный контакт с соседними проводами - используйте в закрытых коробках

Примеры использования

• Подключение светильников в распределительной коробке квартиры
• Сборка управления двигателем на станке с несколькими датчиками
• Монтаж системы теплого пола - когда мало свободного места в стеновой нише
• Временные подключения на объектах во время ремонта или тестирования
• Добавление новых точек питания в существующую проводку без замены всей группы клемм

Практические советы

• Перед вставкой всегда зачищайте провод точно на 11 мм - меньшая длина может не достать до контакта, большая - выступать и вызывать замыкание
• Не перегибайте провод внутри клеммы - он должен входить прямо, без изгибов под углом
• Проверьте, что все три провода одинакового сечения - смешивание слишком тонких и толстых может привести к плохому контакту одного из них
• Храните клемму в оригинальной упаковке - она защищает от пыли и механических повреждений
• На проектах с большим числом соединений берите партиями по блистеру (20 шт.), чтобы избежать потерь и недостатка
• Экспресс-клемма СМК 2273-203 от REXANT идеальна для массового монтажа - её можно использовать как универсальное решение вместо старых болтовых клемм
