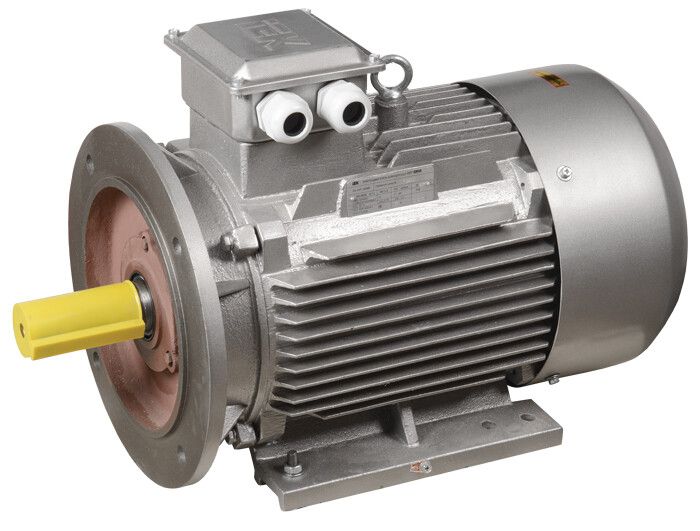

Электродвигатель АИР DRIVE 3ф 160S2 380/660В 15кВт 3000об/мин 2081 IEK DRV160-S2-015-0-3020

Электродвигатель трехфазный АИР 160S2 660В 15кВт 3000об/мин DRIVE DRV160-S2-015-0-3020 - это надёжный асинхронный двигатель мощностью 15 кВт, предназначенный для постоянной работы в промышленных системах. Бренд IEK (ИЭК) и серия DRIVE обеспечивают соответствие ГОСТ 51689, а монтажное исполнение IM2081 упрощает установку на рамную основу.

Назначение и область применения

Электродвигатель трехфазный АИР 160S2 660В 15кВт 3000об/мин DRIVE DRV160-S2-015-0-3020 используется там, где требуется стабильная мощность и высокая частота вращения. Подходит для привода оборудования с постоянной нагрузкой: насосов, вентиляторов, конвейеров, компрессоров, станков с ЧПУ, смесителей и механизмов затворов.

Технические характеристики

• Мощность: 15 кВт - обеспечивает достаточную силу для средних и крупных промышленных задач
• Напряжение: 380 В (номинальное), указано 660 В в названии - это напряжение при соединении обмоток звездой; при треугольнике работает от 380 В
• Частота вращения: 3000 об/мин - соответствует двухполюсному двигателю, рассчитанному на 50 Гц
• Количество фаз: 3 - требует трёхфазной сети
• Тип тока: переменный (AC)
• КПД: 0.88 - эффективное преобразование электроэнергии в механическую работу
• Коэффициент мощности: 0.88 - хорошая реактивная составляющая, снижает потери в сети
• Номинальный ток: 30 А (при Δ) / 17.3 А (при Y) - зависит от способа подключения обмоток
• Высота оси вращения: 160 мм - определяет габариты и совместимость с опорами
• Типоразмер: 160 мм - совпадает с высотой оси, указывает на класс двигателя
• Количество полюсов: 2 - обеспечивает максимальную скорость вращения при 50 Гц
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Монтажное исполнение: IM2081 - фланцевый крепление с лапами, позволяет устанавливать как на фланец, так и на основание
• Климатическое исполнение: У2 - предназначен для умеренного климата, с возможностью работы при температуре от -45 C до +40 C
• Подшипники: шариковые - долговечны, требуют минимального обслуживания
• Гарантия: 36 месяцев
• Норматив: ГОСТ 51689 - соответствует российским требованиям к асинхронным двигателям

Совместимость и монтаж

Электродвигатель трехфазный АИР 160S2 660В 15кВт 3000об/мин DRIVE DRV160-S2-015-0-3020 имеет два варианта подключения обмоток: “звезда” (Y) для 660 В и “треугольник” (Δ) для 380 В. Для сетей 380 В используйте схему треугольника. Монтажное исполнение IM2081 допускает установку как на лапы (на горизонтальную поверхность), так и на фланец (через крепёжные отверстия на передней крышке). Диаметр вала - стандартный для этого типоразмера, проверьте совместимость с муфтой или шкивом. Клеммная коробка расположена сверху, доступна для подключения без демонтажа.

Безопасность и стандарты

Электродвигатель соответствует ГОСТ 51689, что гарантирует безопасность и взаимозаменяемость с другими аналогичными моделями. Степень защиты IP55 предотвращает попадание пыли внутрь и повреждение от брызг воды - подходит для цехов с повышенной влажностью. Температурный режим (-45…+40 C) позволяет использовать двигатель в холодных регионах и на открытых площадках при условии защиты от прямого воздействия осадков.

Преимущества

• Высокий КПД (0.88) снижает расход электроэнергии
• Шариковые подшипники увеличивают срок службы и уменьшают уровень шума
• IP55 - надёжная защита в условиях производства
• Гибкое монтажное исполнение IM2081 - можно крепить как на лапы, так и на фланец
• Гарантия 3 года - подтверждает качество сборки и материалов
• Совместим с большинством частотных преобразователей и пускателей

Ограничения применения

• Не предназначен для работы в агрессивных средах: химически активные пары, щелочи, кислоты - могут повредить корпус и клеммы
• Запрещено использование в помещениях с взрывоопасной средой - отсутствует взрывозащита (Ex-маркировка)
• При работе ниже -45 C или выше +40 C требуется внешняя термозащита или принудительное охлаждение
• Не рекомендован для частых пусков/остановок более 10–15 раз в час - риск перегрева обмоток
• При питании от однофазной сети двигатель не запустится - необходима трёхфазная сеть

Примеры использования

• Вентиляционные системы в промышленных цехах
• Насосные станции водоснабжения и канализации
• Ленточные и цепные конвейеры на пищевых и металлургических предприятиях
• Циркулярные и фрезерные станки с высокими скоростями резания
• Компрессоры для воздушных систем в автосервисах и заводских линиях
• Затворы и задвижки в трубопроводах с автоматическим управлением

Практические советы

• Перед первым запуском проверьте правильность подключения обмоток: при 380 В - обязательно “треугольник”, иначе двигатель будет работать слабо или перегреваться
• Убедитесь, что вентилятор охлаждения (на валу) свободно вращается - забитые решётки IP55 снижают теплоотвод
• При установке на фланец используйте резиновые прокладки между двигателем и оборудованием - это снизит вибрацию
• Для длительной работы в условиях высокой влажности регулярно проверяйте состояние клеммной коробки на наличие конденсата
• При замене старого двигателя сравните размеры: высота оси 160 мм, длина вала, положение крепёжных отверстий - они должны точно совпадать
• Используйте тепловое реле или частотный преобразователь для защиты от перегрузки - особенно при изменяющейся нагрузке
