Электродвигатель (5АИ) 180 М4 30,0кВт 1500 об./мин. IM 1001 (лапы) | 01.01.213592 Элком ОРЛАН

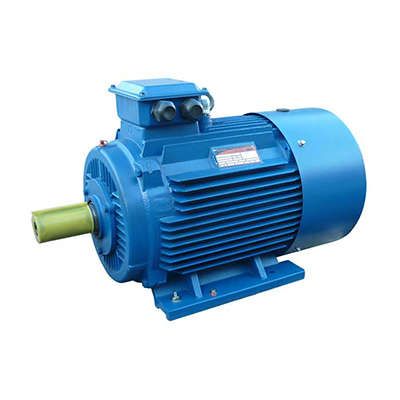

Электродвигатель 5АИ 180 М4 30,0кВт 1500 об./мин. IM 1001 (лапы) от ЭЛКОМ - трёхфазный асинхронный двигатель с короткозамкнутым ротором, предназначен для постоянной нагрузки на насосах, вентиляторах и грузоподъёмном оборудовании. Артикул 01.01.213592 соответствует стандартизированному исполнению B3 с лапами.

Назначение и область применения

Электродвигатель 5АИ 180 М4 30,0кВт 1500 об./мин. IM 1001 (лапы) используется там, где требуется надёжная работа при постоянной нагрузке. Подходит для привода насосов, вентиляторов, конвейеров, компрессоров и другого оборудования с умеренным моментом старта. Применяется в промышленных цехах, на предприятиях пищевой, химической и коммунальной отраслей. Может работать в условиях широкого диапазона температур - от –45 C до +40 C.

Технические характеристики

• Мощность: 30 кВт
• Напряжение: 380 / 660 В - возможность подключения звезда/треугольник
• Частота: 50 Гц
• Число фаз: 3
• Частота вращения: 1500 об/мин
• Количество полюсов: 4
• КПД: 91,4%
• Коэффициент мощности (cos φ): 0,86
• Номинальный ток: 56,3 А
• Высота оси вращения: 180 мм
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Исполнение: B3 - монтаж на лапах
• Монтажное исполнение: IM1001 - аналогично B3, указывает на установку на горизонтальной поверхности через лапы
• Климатическое исполнение: У2 - для умеренного климата, в помещениях с контролируемой влажностью
• Рабочий режим: S1 - непрерывный

Совместимость и монтаж

Электродвигатель 5АИ 180 М4 30,0кВт 1500 об./мин. IM 1001 (лапы) совместим со стандартными опорами и муфтами, рассчитанными на высоту оси 180 мм и посадочные размеры по ГОСТ. Лапы позволяют легко закрепить двигатель на бетонном основании или металлической раме. Для подключения используйте клеммную коробку с выводами U1-V1-W1 и U2-V2-W2 - переключение между 380 В (треугольник) и 660 В (звезда) выполняется внутри корпуса. Обязательно проверьте соответствие диаметра вала и типа шпонки перед установкой привода.

Безопасность и стандарты

Произведён в соответствии с ГОСТ Р 51689-2000, ГОСТ 31606-2012, ГОСТ Р 52776-2007 и МЭК 60034. Степень защиты IP55 обеспечивает безопасную работу в запылённых и влажных средах. Климатическое исполнение У2 гарантирует надёжность при температурах от –45 C до +40 C. Соответствует требованиям безопасности для электрооборудования в промышленных условиях.

Преимущества

• Высокий КПД - 91,4%, снижает энергопотребление и нагрев
• Закрытое исполнение IP55 - долгий срок службы даже в сложных условиях
• Универсальное напряжение 380/660 В - гибкость подключения в сетях различного класса
• Совместимость с сериями А, АИР, 4А, 5А - возможна замена без изменения креплений
• Поддержка доработки для частотного регулирования - позволяет адаптировать под системы автоматизации

Ограничения применения

• Не предназначен для частых пусков или ударных нагрузок - длительный режим S1 требует стабильной нагрузки
• Не работает без внешнего управления при частотном регулировании - требуется преобразователь частоты
• Климатическое исполнение У2 исключает использование вне помещений при экстремальных зимних температурах ниже –45 C
• Не имеет встроенного термозащитного устройства - рекомендуется использовать внешние тепловые реле

Примеры использования

• Циркуляционные насосы в системах отопления и водоснабжения
• Осевые и радиальные вентиляторы в воздуховодах промышленных объектов
• Лебёдки и подъёмники с равномерным режимом работы
• Конвейеры на пищевых и фармацевтических производствах
• Компрессоры для воздушных систем

Практические советы

• При подключении к сети 380 В используйте схему “треугольник”, при 660 В - “звезда”. Перед первым запуском проверьте правильность чередования фаз!
• Обеспечьте доступ к клеммной коробке для обслуживания - она расположена сверху корпуса.
• Для продления срока службы регулярно смазывайте подшипники согласно графику производителя (обычно каждые 2–4 тыс. часов).
• Если планируете применять с частотным преобразователем - сообщите об этом при заказе: двигатель можно доработать для улучшенной совместимости.
• Проверьте посадочные размеры лап и валовой выход - они должны точно соответствовать вашему приводному механизму.
