Электродвигатель (5АИ) 200 L6 30,0кВт 1000 об./мин. IM 2001 (комби (лапы+фланец)) | 01.01.213650 Элком ОРЛАН

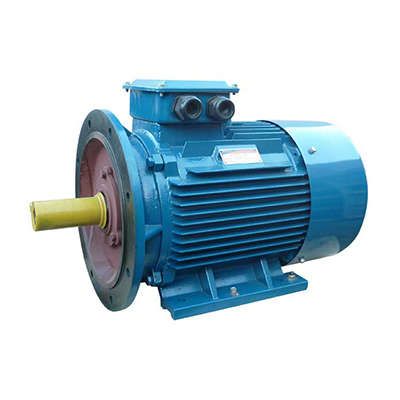

Электродвигатель 5АИ 200 L6 30,0кВт 1000 об./мин. IM 2001 (комби (лапы+фланец)) от Элком - трёхфазный асинхронный двигатель с короткозамкнутым ротором, предназначен для постоянной нагрузки на промышленном оборудовании. Универсальная компоновка с лапами и фланцем позволяет устанавливать его как на раму, так и непосредственно на приводную машину.

Назначение и область применения

Электродвигатель 5АИ 200 L6 30,0кВт 1000 об./мин. IM 2001 (комби (лапы+фланец)) используется там, где требуется надёжная и долговечная работа в условиях постоянной нагрузки. Подходит для привода насосов, вентиляторов, компрессоров, конвейеров, станков и другого оборудования с равномерным моментом сопротивления. Работает от трёхфазной сети 380/660 В, 50 Гц. Применяется в машиностроении, энергетике, пищевой, химической и других отраслях промышленности.

Технические характеристики

• Мощность: 30,0 кВт
• Частота вращения: 1000 об./мин.
• Исполнение по способу монтажа: IM 2001 - комбинированное (лапы + фланец)
• Тип двигателя: асинхронный, с короткозамкнутым ротором
• Степень защиты: IP55 (защита от пыли и струй воды из любого направления)
• Класс нагревостойкости: F (допустимый температурный класс изоляции - 155 C)
• Режим работы: S1 - непрерывный
• Напряжение питания: до 660 В (возможно подключение звезда/треугольник)
• Частота сети: 50 Гц
• Габариты соответствуют ГОСТ 31606-2012

Совместимость и монтаж

Электродвигатель 5АИ 200 L6 30,0кВт 1000 об./мин. IM 2001 (комби (лапы+фланец)) совместим со всеми механизмами, рассчитанными на установку двигателей серии 5АИ, АИР, 4А и аналогичных. Лапы позволяют крепить двигатель на бетонный или металлический основание, фланец - напрямую к корпусу насоса, редуктора или другого устройства. Для монтажа используйте болты M16 для лап и шпильки по фланцу согласно чертежу. Обязательно выровнять вал по оси приводимого механизма. Клеммная коробка расположена сверху, доступна для подключения кабелей сечением до 25 мм2.

Безопасность и стандарты

Электродвигатель 5АИ 200 L6 30,0кВт 1000 об./мин. IM 2001 (комби (лапы+фланец)) изготовлен в соответствии с ГОСТ 31606-2012, ГОСТ Р 52776-2007 и международными нормами МЭК 60034. Соответствует требованиям безопасности для электрооборудования в промышленных помещениях. Наличие степени защиты IP55 обеспечивает безопасную работу в пыльных и влажных средах, исключает попадание проводящих частиц внутрь.

Преимущества

• Универсальный тип крепления (лапы + фланец) снижает необходимость в адаптерах и упрощает замену старых двигателей
• Высокий КПД и низкий уровень шума за счёт оптимизированной конструкции сердечника и вентиляции
• Закрытое исполнение повышает срок службы в агрессивных условиях
• Совместимость с широким спектром аналогов (А, АИР, 4А, 5А и др.) - легко найти замену
• Надёжная изоляция класса F даёт запас по перегрузкам и температуре

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах (не имеет взрывозащиты Ex)
• Не рекомендован для частотного регулирования без специального инвертора и усиленной системы охлаждения
• При работе ниже 90 % номинального напряжения возможен перегрев и снижение крутящего момента
• Не допускается длительная работа при температуре окружающей среды выше +40 C без принудительного охлаждения

Примеры использования

• Привод циркуляционного насоса в системе теплоснабжения
• Вентилятор охлаждения в металлургическом цехе
• Конвейерная лента на заводе по производству пластмасс
• Шнековый питатель в пищевой промышленности
• Оборудование для перемешивания в химических реакторах

Практические советы

• Перед первым запуском проверьте правильность подключения фаз (чередование) - неверная последовательность вызывает обратное вращение
• При использовании с фланцевым креплением обязательно соблюдайте посадочные размеры вала и фланца - отклонение более +-0,1 мм вызывает вибрацию
• Для продления срока службы смазывайте подшипники каждые 2000–4000 часов работы (по паспорту)
• При замене старого двигателя типа АИР или 4А - проверьте соответствие габаритов, высоты оси и длины вала
• Подключайте кабель через термореле или автомат с тепловой защитой - особенно важна защита от перегрузки при пуске
