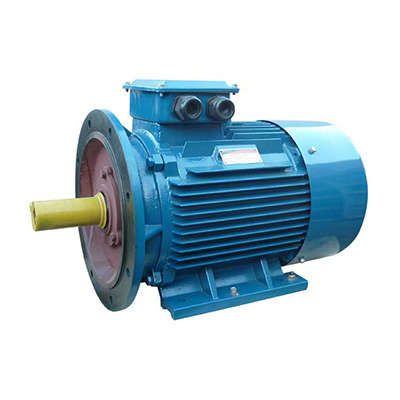

Электродвигатель (5АИ) 200 М6 22,0кВт 1000 об./мин. IM 2001 (комби (лапы+фланец)) | 01.01.213656 Элком ОРЛАН

Электродвигатель 5АИ 200 М6 22,0кВт 1000 об/мин IM 2001 (комбинированное крепление лапы+фланец) от ЭЛКОМ - трёхфазный асинхронный двигатель с короткозамкнутым ротором, рассчитанный на постоянную нагрузку. Подходит для насосов, вентиляторов и грузоподъёмного оборудования. Монтажное исполнение IM2001 позволяет устанавливать его как на лапы, так и на фланец, что повышает универсальность.

Назначение и область применения

Электродвигатель 5АИ 200 М6 22,0кВт 1000 об/мин IM 2001 предназначен для длительной работы в промышленных системах с постоянной нагрузкой. Он используется там, где требуется надёжная и стабильная работа при средних скоростях вращения - например, в насосных станциях, вентиляционных установках, лебёдках, конвейерах и других механизмах грузоподъёмного оборудования.

Технические характеристики

• Мощность: 22 кВт
• Напряжение: 380/660 В - можно подключить звездой или треугольником в зависимости от сети
• Частота: 50 Гц
• Число фаз: 3
• Частота вращения: 1000 об/мин
• Количество полюсов: 6
• КПД: 90%
• Номинальный ток: 44,7 А
• Коэффициент мощности: 0,83
• Высота оси вращения: 200 мм
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Исполнение: B35 - комбинированное крепление: лапы + фланец
• Климатическое исполнение: У2 - работает при температурах от -45 C до +40 C
• Режим работы: S1 - непрерывный

Совместимость и монтаж

Электродвигатель 5АИ 200 М6 22,0кВт 1000 об/мин IM 2001 совместим со стандартными опорами и муфтами, соответствующими высоте оси 200 мм. Крепление типа B35 даёт два варианта установки:

• На лапы - через болтовые отверстия в основании корпуса
• На фланец - через резьбовые отверстия на передней крышке, для прямого соединения с оборудованием (например, насосом)

Подключение выполняется к трёхфазной сети 380 В (по схеме “звезда”) или 660 В (“треугольник”). Для замены старых двигателей серий А, АИР, 4А, 5А - проверьте соответствие габаритов и валового выхода. Диаметр вала указан в чертежах производителя - он не приведён здесь, но совпадает с аналогичными моделями серии 5АИ.

Безопасность и стандарты

Электродвигатель 5АИ 200 М6 22,0кВт 1000 об/мин IM 2001 соответствует ГОСТ Р 51689-2000, ГОСТ 31606-2012, ГОСТ Р 52776-2007 и международному стандарту IEC 60034. Степень защиты IP55 обеспечивает безопасную работу в условиях повышенной запылённости и влажности. Климатическое исполнение У2 допускает применение в неотапливаемых помещениях и на открытых площадках при соблюдении температурного диапазона.

Преимущества

• Комбинированное крепление B35 снижает необходимость в дополнительных монтажных элементах
• Высокий КПД (90%) снижает энергопотребление и нагрев
• Закрытый исполнение с IP55 увеличивает срок службы в сложных условиях
• Взаимозаменяемость с популярными сериями (АИР, 4А, 5А) упрощает замену на существующих линиях
• Допускается доработка для частотного регулирования - возможна адаптация под системы автоматизации

Ограничения применения

• Не предназначен для кратковременных или повторно-кратковременных режимов (S2–S6)
• Не рекомендован для работы ниже -45 C или выше +40 C без дополнительного обогрева/охлаждения
• При использовании с частотным преобразователем требуются согласование параметров и возможно усиление изоляции - не все модели поддерживают это без доработки
• Фланцевое крепление требует точного выравнивания с приводимым механизмом - перекос вызывает быстрый износ подшипников

Примеры использования

• Циркуляционные насосы в системах отопления и водоснабжения
• Осевые и радиальные вентиляторы в промышленных воздуховодах
• Лебёдки и подъёмники на складах и производствах
• Конвейеры в пищевой и химической промышленности
• Мельницы, смесители, компрессоры с жестким механическим приводом

Практические советы

• При монтаже на фланец используйте контрольный люнет или лазерный уровень - даже малый перекос ведёт к преждевременному выходу подшипников из строя
• Проверяйте затяжку болтов крепления после первых 10–20 часов работы - вибрация может ослабить соединения
• Для сетей 380 В подключайте обмотки “звездой”, для 660 В - “треугольником”. Неправильное подключение приведёт к перегреву или недогрузке
• Если планируете использовать с ЧРП - уточните у производителя возможность доработки и наличие внутреннего термозащитного устройства
• При замене двигателя другой серии сверьте не только мощность и обороты, но и массу - 5АИ 200 имеет значительную массу, и рама должна её выдерживать
