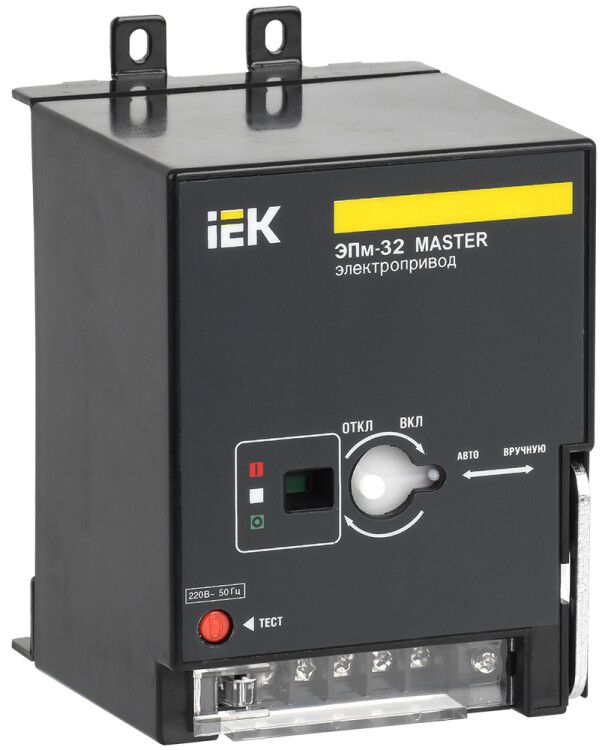

Электропривод ЭПм-32 MASTER 220В AC IEK (ИЭК) SVA10D-EP-02

Электропривод ЭПм-32 220В от IEK - это стационарный моторный привод для дистанционного управления автоматическими выключателями серии ВА88 MASTER. Устройство позволяет включать и отключать выключатель издалека, что особенно удобно в распределительных щитах и системах АВР. Артикул sva10d-ep-02 соответствует серийному решению IEK MASTER.

Назначение и область применения

Электропривод ЭПм-32 220В предназначен исключительно для установки на автоматические выключатели серии ВА88 MASTER. Он обеспечивает дистанционное управление - включение и отключение - без необходимости физического доступа к аппарату. Это необходимо в случаях, когда выключатель установлен в труднодоступном месте, например, в глубоком шкафу или за пределами зоны обслуживания.

Основная сфера применения - распределительные щиты, вводно-распределительные устройства (ВРУ), щиты управления. Часто используется в системах автоматического включения резерва (АВР), где требуется быстрое переключение между основным и резервным питанием.

Технические характеристики

• Тип тока: переменный (AC), 220 В - работает от стандартной сети 220 В, без необходимости преобразования напряжения;
• Тип привода: моторный - движение осуществляется за счет электродвигателя, не требует pneumatic или гидравлических элементов;
• Диапазон рабочих температур: от -25 C до +40 C - допустимо использование в неотапливаемых помещениях, на объектах с сезонными колебаниями температуры;
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию при соблюдении условий работы;
• Способ монтажа: на устройство - крепится непосредственно к корпусу автомата ВА88 MASTER, не требует дополнительных кронштейнов или рамок.

Совместимость и монтаж

Электропривод ЭПм-32 220В совместим только с автоматическими выключателями серии ВА88 MASTER. Нельзя использовать с другими моделями, даже от IEK, если они не относятся к этой серии.

Монтаж выполняется путём механического соединения с лицевой частью выключателя. Для этого необходимо:

• выключить питание и убедиться в отсутствии напряжения;
• совместить крепёжные пазы привода с ответными элементами на корпусе автомата;
• защёлкнуть механизм до характерного щелчка;
• подключить управляющие провода к клеммам привода согласно схеме в документации.

Не рекомендуется применять силовые усилия при установке - возможна деформация механизма.

Безопасность и стандарты

Электропривод ЭПм-32 220В соответствует требованиям ГОСТ Р МЭК 60947-1 и ГОСТ Р 50030.2, которые регламентируют безопасность и надёжность коммутационных устройств. Привод не имеет функции защиты от перегрузки или КЗ - эти задачи возложены на сам автоматический выключатель ВА88 MASTER.

Преимущества

• Прямая совместимость с популярной серией ВА88 MASTER - не требует адаптеров или переделок;
• Стандартное напряжение 220 В - легко интегрируется в существующую сеть без дополнительных преобразователей;
• Моторный тип привода обеспечивает равномерное и контролируемое перемещение контактов, снижает риск заклинивания;
• Высокий срок службы (15 лет) - экономически выгодно для долгосрочных проектов;
• Надёжная работа в широком температурном диапазоне - подходит для промышленных и внешних помещений.

Ограничения применения

• Не применяется с выключателями других серий - даже аналогичными по номиналу;
• Не предназначен для частого циклического включения/отключения более 10–15 раз в час - это сокращает срок службы двигателя;
• Не защищён от воздействия воды или пыли - должен устанавливаться внутри закрытых щитов с классом защиты IP54 и выше;
• Не работает при напряжении ниже 180 В или выше 240 В - требуется стабильное питание.

Примеры использования

• Щит АВР в жилом комплексе - ЭПм-32 220В включает резервный автомат при аварии в основном питании;
• Производственный участок с удалённым пультом управления - оператор включает выключатель через кнопку на стене;
• Подземный ВРУ в офисном здании - техник не заходит внутрь, а управляет питанием дистанционно;
• Объекты с высокой степенью автоматизации - интеграция в SCADA-системы через реле контроля состояния.

Практические советы

• Перед установкой проверьте, что автомат ВА88 MASTER находится в положении “OFF” - это предотвратит случайное включение во время монтажа;
• При подключении управляющих проводов используйте кабель сечением не менее 0,75 мм2 - недостаточное сечение вызывает нагрев и отказ;
• Не устанавливайте привод рядом с источниками сильных помех (частотники, сварочные аппараты) - возможны ложные срабатывания;
• Проверяйте работу привода после монтажа - выполните несколько тестовых циклов вручную, чтобы убедиться в плавности хода;
• При замене старого привода - сохраняйте оригинальные провода, так как разъёмы и полярность могут отличаться у разных партий.
