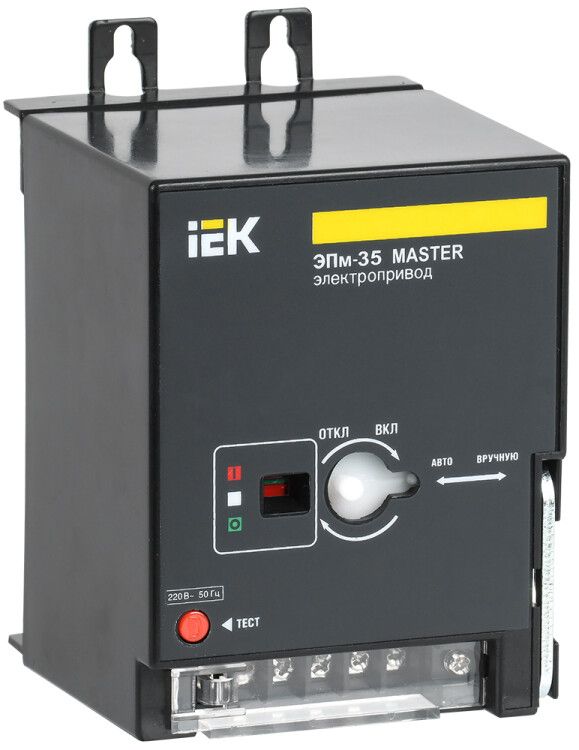

Электропривод ЭПм-35 220В MASTER IEK | SVA30D-EP-02

Электропривод ЭПм-35 220В от IEK - это стационарный механизм для дистанционного управления автоматическими выключателями серии ВА88 MASTER. Устройство позволяет включать и отключать питание без физического контакта, что особенно важно в распределительных щитах и системах АВР.

Назначение и область применения

Электропривод ЭПм-35 220В предназначен исключительно для установки на автоматические выключатели серии ВА88 MASTER. Он обеспечивает дистанционное управление - включение и отключение - через внешний сигнал, например, от пульта, контроллера или системы автоматического включения резерва (АВР). Применяется в главных распределительных щитах, вводно-распределительных устройствах (ВРУ), щитах управления и других местах, где требуется удалённое управление силовым оборудованием.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания: 220 В
• Тип привода: электрический
• Температурный диапазон работы: от -40 C до +60 C
• Срок службы: 15 лет
• Способ монтажа: крепится непосредственно на корпус выключателя

Совместимость и монтаж

Электропривод ЭПм-35 220В совместим только с автоматическими выключателями серии ВА88 MASTER. Монтаж выполняется путём механического защёлкивания на переднюю часть выключателя - никаких дополнительных креплений или проводов для привода не требуется. Подключение электропитания осуществляется отдельным кабелем к клеммам привода. Перед установкой проверьте соответствие модели выключателя - использование с другими сериями невозможно.

Безопасность и стандарты

Электропривод ЭПм-35 220В соответствует требованиям к стационарному электрооборудованию и проектировался для работы в составе систем, соответствующих ГОСТ Р 50030.2 и ГОСТ Р 50030.3. Обеспечивает безопасную работу в условиях повышенной влажности и перепадов температур, однако не имеет защиты от пыли и воды - не предназначен для открытой установки.

Преимущества

• Высокая надёжность благодаря долгому сроку службы - 15 лет
• Простота монтажа: не требует доработки выключателя, крепится как штатная деталь
• Стабильная работа в широком диапазоне температур - от -40 C до +60 C
• Поддерживает функции АВР без необходимости замены основного аппарата

Ограничения применения

• Не работает с выключателями других серий - только ВА88 MASTER
• Не имеет степени защиты IP - нельзя использовать во влажных, запылённых или наружных помещениях без дополнительной защиты
• Требует постоянного наличия сети 220 В AC для управления - при отключении питания привод теряет возможность дистанционного воздействия
• Не предназначен для частого циклического включения/выключения - рекомендовано не более 10–15 операций в час

Примеры использования

• Системы АВР в жилых и коммерческих зданиях - автоматическое переключение на резервный источник при аварии
• Промышленные щиты управления - дистанционное отключение оборудования из центрального пункта
• Объекты с высокой степенью автоматизации - управление группой выключателей через PLC или SCADA
• Здания с ограниченным доступом - управление питанием из диспетчерской комнаты

Практические советы

• Перед установкой убедитесь, что ваш выключатель именно ВА88 MASTER - другие модели не подходят даже при одинаковом номинале
• Проверьте наличие 220 В AC на месте монтажа - привод не будет работать без питания
• Не используйте привод в сырых или пыльных помещениях без герметичного кожуха - он не защищён от внешней среды
• При обслуживании выключателя всегда отключайте питание привода - риск поражения током сохраняется даже при отключенном основном аппарате
• Для длительной эксплуатации в холоде (ниже -20 C) предварительно прогрейте привод перед первым включением
