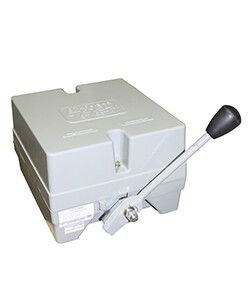

Электротехник Командоконтроллер ККП-1104 У2 рукоятка нормальная 6 групп 3-0-3 IP20 (ЭТ) | ET011820

Командоконтроллер ККП-1104 У2 от Электротехник - это ручной управляющий аппарат с шестью группами контактов и положением «3-0-3», предназначенный для коммутации слаботочных цепей управления. Модель с нормальной рукояткой и степенью защиты IP20 подходит для установки внутри пультов управления, где требуется точное переключение сигналов на оборудование с низким напряжением.

Назначение и область применения

Командоконтроллер ККП-1104 У2 используется для дистанционного управления оборудованием через слаботочные цепи. Он переключает сигналы на катушки контакторов, реле, преобразователи частоты, тиристорные регуляторы и другие устройства управления. Подходит для систем, где важна последовательность включения/выключения - например, в крановых механизмах, конвейерах, лифтах, станках с программируемой логикой.

Технические характеристики

• Тип: командоконтроллер с механическим кулачковым механизмом
• Число групп контактов: 6
• Схема переключения: 3-0-3 (три рабочих положения в каждую сторону от нулевого)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Материал корпуса: алюминиевый сплав
• Тип рукоятки: нормальная (стандартная, без специальных насадок)
• Контакты: мостикового типа, с серебряными контактными поверхностями
• Рабочая среда: внутренняя установка, без воздействия осадков, брызг и пыли

Совместимость и монтаж

Командоконтроллер ККП-1104 У2 монтируется в панели или корпус пульта управления. Его контактный блок - отдельное сборочное изделие, которое можно легко вставить в готовые рамки или щиты. Для установки требуются крепления M4 или аналогичные, соответствующие габаритам корпуса. Обязательно проверьте посадочные отверстия перед монтажом. Напряжение на контактах - до 690 В переменного или 440 В постоянного тока, ток - до 6 А. Не используйте для прямого управления мощными двигателями - только для управления цепями срабатывания других аппаратов.

Безопасность и стандарты

Изделие соответствует требованиям к аппаратам ручного управления в электроустановках. Серебряные контакты обеспечивают надежную коммутацию без сваривания. Конструкция исключает самопроизвольное перемещение рукоятки благодаря фиксатору положений. Однако IP20 не обеспечивает защиту от пыли и влаги - применение вне закрытых корпусов запрещено.

Преимущества

• Каждый кулачковый элемент можно менять отдельно - не нужно заменять всю рейку, снижаются расходы на ремонт
• Алюминиевый корпус устойчив к ударам, не горит и не деформируется при перегреве
• Гибкая настройка: возможна индивидуальная диаграмма включения контактов по запросу заказчика
• Удобство интеграции: модульный дизайн позволяет использовать контактный блок в составе других устройств управления
• Два года гарантии от производителя Электротехник

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - IP20 недостаточно для таких условий
• Запрещено использовать для коммутации нагрузок выше 6 А - только для управления катушками и сигнальными цепями
• Не рекомендован для частого ручного переключения более 100 раз в час - риск быстрого износа кулачков
• Требуется жесткая фиксация в пульте; вибрации могут вызвать сбои в работе

Примеры использования

• Пульт управления краном - переключение скоростей и направления движения
• Контрольный панель станка - включение режимов: медленный ход, быстрая подача, аварийная остановка
• Система управления конвейером - последовательный запуск нескольких двигателей
• Автоматические линии с тиристорными регуляторами - изменение уровня выходного напряжения

Практические советы

• Перед первым включением проверьте соответствие схемы контактов вашей автоматической системе - документация на ККП-1104 У2 должна совпадать с проектом
• При монтаже в пульт соблюдайте зазоры вокруг корпуса - теплоотвод важен даже при малых токах
• Для долгой службы избегайте резких движений рукоятки - плавное переключение продлевает жизнь кулачкам
• Если в вашей системе есть помехи - экранируйте провода управления, идущие от ККП-1104 У2
• Запасные кулачковые элементы всегда стоит иметь на складе - замена занимает менее 15 минут
