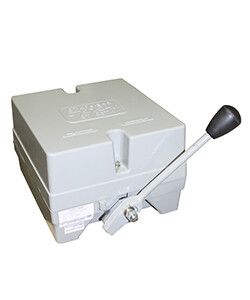

Электротехник Командоконтроллер ККП-1108 У2 рукоятка нормальная 11 групп 4-0-4 IP20 (ЭТ) | ET011824

Командоконтроллер ККП-1108 У2 от Электротехник - это ручной управляющий аппарат с 11 группами контактов и схемой 4-0-4, предназначенный для управления слаботочными цепями в системах автоматизации. Артикул et011824 подходит для установки в пультах управления кранами, конвейерами и другим оборудованием с низковольтными приводами.

Назначение и область применения

Командоконтроллер ККП-1108 У2 используется для дистанционного управления цепями управления: катушки контакторов, реле, преобразователи частоты, тиристорные регуляторы. Он не предназначен для коммутации силовых цепей высокого тока, только для сигналов управления.

Области применения: крановые системы, конвейеры, технологическое оборудование с последовательным алгоритмом работы. Подходит для сборки в пульты управления, где требуется надёжная механическая переключаемость с фиксацией положений.

Технические характеристики

• Количество групп контактов: 11
• Схема переключения: 4-0-4 (4 активных положения в одну сторону, нейтральное, 4 - в другую)
• Степень защиты: IP20 (защита от доступа пальцами, но не от пыли и воды)
• Тип контактов: мостиковые, с серебряными контактными поверхностями
• Кулачковый механизм: два набора по 6 элементов каждый, раздельно заменяемые
• Рукоятка: нормальная (не экстренная, не самовозвратная)
• Материал корпуса: алюминиевый сплав
• Гарантия: 2 года от производителя

Совместимость и монтаж

Командоконтроллер ККП-1108 У2 монтируется в панели управления через крепёжные отверстия в корпусе. Для подключения используются клеммы на тыльной стороне. Максимальный ток коммутируемых цепей - до 6 А (переменного/постоянного), напряжение - до 440 В.

Установка требует жесткой фиксации корпуса, чтобы исключить люфт рукоятки. Рекомендуется использовать кабель сечением не менее 0,75 мм2 для сигнальных цепей. Направление поворота рукоятки соответствует логике схемы: от нулевой позиции - вправо и влево по 4 положения.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ Р 50030.5.2 для аппаратов управления. Серебряные контакты обеспечивают устойчивость к дуговому износу при коммутации индуктивных нагрузок. Отсутствие защиты выше IP20 делает применение в сырых или запылённых помещениях недопустимым без дополнительной оболочки.

Преимущества

• Замена одного кулачкового элемента вместо целого блока снижает стоимость ремонта и время простоя.
• Алюминиевый корпус устойчив к ударам, не горит и не деформируется при перегреве.
• Высокая точность переключения благодаря жёсткой фиксации кулачкового барабана.
• Широкий выбор диаграмм включения - можно заказать нестандартную схему контактов.
• Простота интеграции в уже собранные пульты управления.

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли, агрессивных газов - IP20 не обеспечивает защиту.
• Недопустимо использовать для коммутации токов свыше 6 А или напряжений выше 440 В.
• Не рекомендован для частого ручного переключения более 120 раз в час - возможен быстрый износ контактов.
• Не имеет автономной блокировки от случайного включения - требует внешнего механизма безопасности в критических системах.

Примеры использования

• Пульт управления мостового крана - переключение скоростей и направления движения.
• Контроль пуска и остановки конвейера с несколькими режимами работы.
• Управление нагревательными элементами через тиристорные модули.
• Автоматизация линии смены инструментов на станках с ЧПУ.

Практические советы

• Перед монтажом проверьте соответствие схемы 4-0-4 вашей логике управления - используйте тестовый щуп для проверки замыканий в каждом положении.
• При использовании в пульте с вибрацией - дополнительно закрепите корпус виброгасящими прокладками.
• Для продления срока службы избегайте резких движений рукоятки - плавный поворот снижает механический износ кулачков.
• Если нужна другая диаграмма включения - обращайтесь к производителю заранее; переделка после выпуска невозможна.
• При замене кулачкового элемента обязательно отключите питание и отметьте порядок расположения - элементы не взаимозаменяемы между собой.
