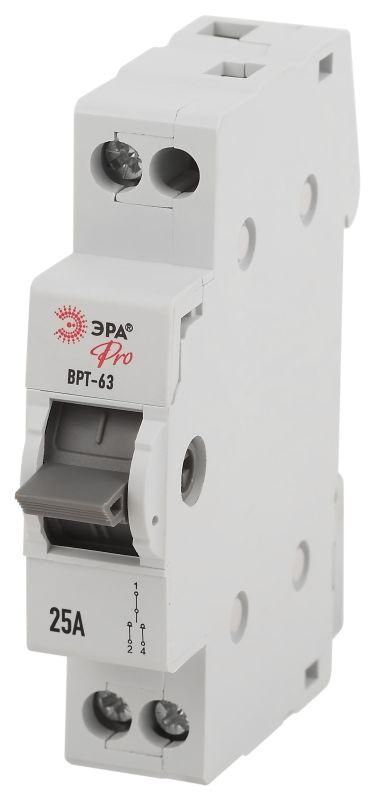

Эра Б0061643 Выключатель-разъединитель трехпозиционный ВРТ-63 PRO VRT63-1-25 1п 25А

Выключатель-разъединитель трехпозиционный ВРТ-63 PRO 25А 1P - устройство для безопасного отключения и изоляции однополюсной цепи переменного тока с возможностью фиксированного нулевого положения. Подходит для установки на DIN-рейку в распределительных щитах жилых и общественных зданий. Бренд ЭРА, артикул б0061643.

Назначение и область применения

Выключатель-разъединитель трехпозиционный ВРТ-63 PRO 25А 1P используется для ручного отключения электроцепей и создания видимого воздушного зазора - то есть обеспечивает физическую изоляцию нагрузки от сети. Это необходимо при обслуживании, ремонте или проверке оборудования. Устройство применяют там, где требуется надежное и контролируемое отключение одной группы потребителей: освещение, розеточные контуры, бытовые приборы. Особенно актуально в местах, где важно исключить случайное включение - например, в квартирах, офисах, школах.

Технические характеристики

• Номинальное напряжение: 230 В AC - работает в сетях с однофазным переменным током, соответствует стандартному домашнему напряжению.
• Номинальный ток: 25 А - выдерживает постоянную нагрузку до 25 ампер, что достаточно для большинства квартирных групп (например, мощность до ~5,8 кВт).
• Количество полюсов: 1 - управляет одним проводником (обычно фазой), ноль проходит через другую часть системы.
• Функция переключения: двухнаправленный выключатель-разъединитель с нейтральным положением «0» - позволяет выбрать между состоянием «Вкл» и «Выкл», а также зафиксировать рычаг в средней позиции, полностью отделяя цепь от питания.
• Отключающая способность при КЗ: 500 кА - способен безопасно прервать сверхток даже при серьезном коротком замыкании, что гарантирует целостность устройства и безопасности всей системы.
• Степень защиты IP20 - предохраняет от доступа пальцев и предметов более 12 мм, но не защищает от воды или пыли; предназначено только для внутреннего монтажа в закрытых щитках.
• Ширина: 1 модуль (17,5 мм) - занимает минимальное место на DIN-рейке.
• Глубина монтажа: 71,5 мм - требует достаточного места внутри корпуса щита для свободного перемещения рычага.
• Количество НРК: 1 - один контакт, который замыкается/размыкается при переключении.
• Способ монтажа: на DIN-рейку - совместим со всеми типичными распределительными щитами.

Совместимость и монтаж

Установка Выключателя-разъединителя трехпозиционного ВРТ-63 PRO 25А 1P выполняется на стандартную DIN-рейку шириной 35 мм. Для правильного монтажа убедитесь, что глубина щита минимум 75–80 мм - этого хватит для свободного поворота рычага без задевания стенок. Подключение осуществляется к верхним и нижним клеммам: вход - снизу, выход - сверху (по стандарту). Перед работой обязательно отключите питание и используйте тестер для контроля отсутствия напряжения. Монтаж допускается только в помещениях с контролируемой температурой и отсутствием повышенной влажности.

Безопасность и стандарты

Выключатель-разъединитель трехпозиционный ВРТ-63 PRO 25А 1P соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для аппаратов управления и коммутационных устройств. Конструкция обеспечивает механическую блокировку при работе под нагрузкой - нельзя перевести рычаг в положение «выключено» при наличии тока выше номинала. Отключающая способность 500 кА соответствует высокому классу защиты против аварийных режимов. Однако устройство не рассчитано на работу в условиях взрывоопасной среды или открытых площадках.

Преимущества

• Чёткая трёхпозиционная система: «Вкл» – «Выкл» – «0». Положение «0» даёт гарантированную изоляцию - удобно при плановых работах.
• Минимальная занимаемая ширина - всего 1 модуль, экономит место в плотных щитах.
• Высокая отключающая способность - обеспечивает безопасность даже при крупных авариях.
• Изготовлен для длительной работы в условиях регулярного переключения - прочные механизмы и медные контакты снижают нагрев и окисление.
• Подходит для систем автоматизации - легко интегрируется в комплектацию щитов с другими автоматическими выключателями и УЗО.

Ограничения применения

• Не использовать вне помещений - степень защиты IP20 не защищает от влаги, пыли и внешних воздействий.
• Не применять для многополюсных цепей - устройство однополюсное, не подходит для отключения нуля или трёхфазных линий.
• Не рекомендовано для частого переключения под нагрузкой - хотя и имеет хорошую отключающую способность, часто включать/выключать под максимальным током сокращает срок службы контактов.
• Не является защитным устройством - не реагирует на перегрузки или утечки тока. Обязательно сочетать с автоматическим выключателем и/или УЗО.

Примеры использования

• Отключение осветительной группы в комнате перед заменой люстр или точечных светильников.
• Изолирование розеточной линии на кухне во время проведения ремонтных работ.
• Обеспечение безопасного доступа к счетчику или преобразователю частоты в бытовом оборудовании.
• Комплексная сборка щита в новостройке: ВРТ-63 PRO служит основным рубильником для одного этажа или секции.

Практические советы

• Перед установкой проверьте соответствие номинального тока (25 А) нагрузке вашей цепи - не превышайте этот порог.
• Выбирайте место монтажа так, чтобы рычаг был хорошо виден и доступен - он должен быть легко различим в случае экстренного отключения.
• При использовании нескольких таких устройств в одном щите пометьте каждое - указывайте, какую именно цепь оно отключает (например, “Освещение кухни”).
• Не затягивайте кабельные зажимы слишком сильно - это может повредить медные контакты и вызвать перегрев.
• Проверяйте состояние контактов раз в год - особенно если устройство часто используют. Чёрные следы или запах гари - сигнал к замене.
