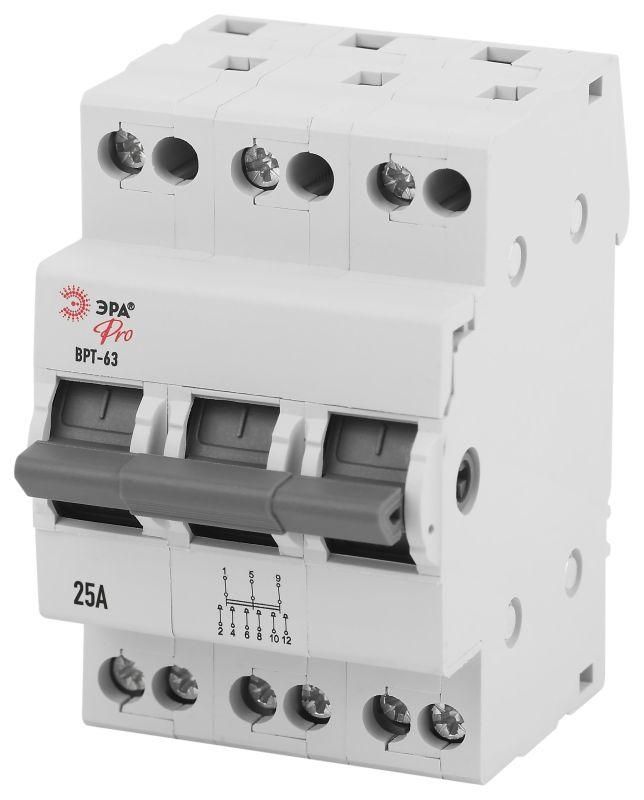

Эра Б0061677 Выключатель-разъединитель трехпозиционный ВРТ-63 PRO VRT63-3-25 3п 25А

Выключатель-разъединитель трехпозиционный ВРТ-63 PRO VRT63-3-25 3P 25А - устройство для безопасного отключения и изоляции электрических цепей переменного тока. Подходит для управления групповыми нагрузками в распределительных щитах жилых и общественных зданий. Бренд ЭРА обеспечивает надежную сборку и соответствие требованиям промышленной эксплуатации.

Назначение и область применения

Выключатель-разъединитель ВРТ-63 PRO VRT63-3-25 3P 25А используется для ручного отключения электропитания отдельных групп потребителей - например, освещения, розеточных контуров или оборудования. Его основная задача - обеспечить физическую изоляцию цепи при обслуживании, ремонте или аварийных ситуациях. Устройство применяется в распределительных щитах жилых домов, офисов, школ, больниц и других объектов, где требуется четкий контроль над питанием.

Технические характеристики

• Номинальный ток: 25 А - выдерживает постоянную нагрузку до этого значения без перегрева
• Номинальное напряжение: 400 В - рассчитан на работу в сетях 380–400 В переменного тока
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Количество полюсов: 3 - управляет всеми тремя фазами одновременно
• Отключающая способность при КЗ: 500 кА - способен безопасно прервать сверхтоки даже при серьезных авариях
• Наличие нейтрального положения: да - позволяет полностью отключить цепь без подвода питания к контактам
• Количество позиций переключения: 2 - «ВКЛ» и «ВЫКЛ», без третьего рабочего положения (название «трехпозиционный» связано с конструкцией механизма, а не числом рабочих состояний)
• Степень защиты IP20 - защищает от доступа пальцев и крупных предметов, но не от пыли и воды; предназначено для установки внутри закрытых щитов
• Глубина монтажа: 71,5 мм - требует соответствующего места в корпусе щита
• Модульная ширина: 3 модуля - занимает 54 мм по стандарту DIN
• Количество НРК: 3 - три нормально разомкнутых контакта, каждый для своей фазы

Совместимость и монтаж

Выключатель-разъединитель ВРТ-63 PRO VRT63-3-25 3P 25А устанавливается на DIN-рейку в распределительном щите. Для монтажа требуется свободное место глубиной не менее 71,5 мм. Подключение проводов осуществляется через винтовые зажимы - рекомендуется использовать многожильные провода с наконечниками. Максимальное сечение жилы - до 16 мм2 (по типичным стандартам для аналогичных устройств). Перед подключением обязательно проверьте соответствие сечения провода и номинала автомата в цепи. Установка возможна только в сухих помещениях с температурой от –25C до +40C.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60947-3 для выключателей-разъединителей. Отключающая способность 500 кА гарантирует безопасность при возникновении короткого замыкания. Конструкция исключает случайное включение при открытой крышке щита. Нейтральное положение обеспечивает полную изоляцию всех фаз - важное условие для проведения работ по технике безопасности.

Преимущества

• Высокая отключающая способность - надежно работает даже при экстремальных аварийных режимах
• Нейтральное положение - минимизирует риск случайного включения при обслуживании
• Жесткая механическая связь между полюсами - все три фазы отключаются одновременно, исключая перекос
• Модульная конструкция - легко интегрируется в стандартные щиты шириной 3 модуля
• Износостойкие контакты - обеспечивают долгую службу при частых операциях включения/выключения

Ограничения применения

• Не предназначен для автоматического отключения - не имеет теплового или электромагнитного расцепителя
• IP20 не допускает установку во влажных местах, на улице или в неотапливаемых помещениях
• Не используется для регулярного включения/выключения мощных двигателей - только для редких операций отключения
• Не подходит для цепей постоянного тока - только переменный ток 50 Гц
• Не является заменой автоматическому выключателю - должен применяться в паре с защитными устройствами

Примеры использования

• Отключение группы освещения в учебном классе перед ремонтными работами
• Изолирование силовой цепи конвейера на заводе для планового техобслуживания
• Разрыв питания системы вентиляции в административном здании перед заменой фильтров
• Обеспечение безопасности при работе с распределительными щитами в ЖКХ

Практические советы

• Выбирая ВРТ-63 PRO VRT63-3-25 3P 25А, убедитесь, что ваш щит имеет достаточную глубину - 71,5 мм - чтобы устройство не выпирало
• Подключайте провода плотно, используйте наконечники типа ШВИ - это предотвратит нагрев и окисление контактов
• Не используйте этот выключатель как основную защиту от перегрузки - всегда сочетайте его с автоматическим выключателем нужного номинала
• Проверяйте состояние контактов раз в год - особенно если устройство часто использовалось
• Помните: «трехпозиционный» - это про внутреннюю конструкцию, а не про три рабочих положения. На практике он имеет два: вкл и выкл
