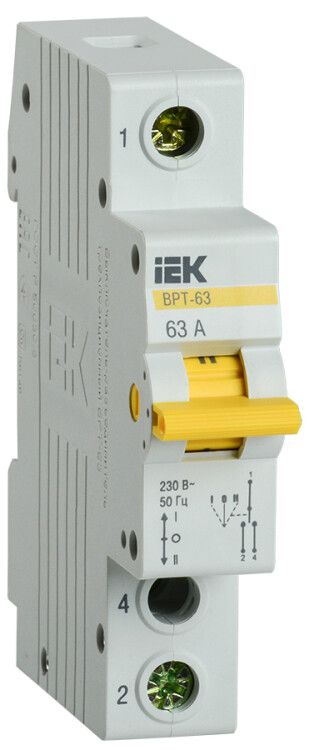

Выключатель нагрузки (рубильник) трехпозиционный ВРТ-63 1п 63А | MPR10-1-063 IEK

Выключатель-разъединитель трехпозиционный ВРТ-63 1П 63А от IEK - устройство для безопасного отключения и переключения однополюсных цепей переменного тока. Подходит для установки на DIN-рейку в распределительных щитах жилых и общественных зданий. Артикул mpr10-1-063 обеспечивает надежную работу в системах с нагрузкой до 63 А.

Назначение и область применения

Выключатель-разъединитель трехпозиционный ВРТ-63 1П 63А используется для ручного отключения и переключения электрических цепей. Он позволяет выбрать одно из трёх состояний: «включено», «выключено» и «переключено на другую цепь». Это делает его удобным для управления несколькими потребителями через один прибор - например, при необходимости перевести нагрузку с основного питания на резервное или полностью отключить участок для обслуживания.

Применяется в распределительных щитах жилых домов, офисов, школ, больниц и других объектов, где требуется оперативное управление группами электропотребителей: освещение, розеточные группы, бытовые приборы.

Технические характеристики

• Номинальный ток: 63 А - выдерживает постоянную нагрузку до этого значения без перегрева
• Номинальное напряжение: 230 В AC - рассчитан на использование в сетях с переменным током 50 Гц
• Количество полюсов: 1 - управляет одной фазой цепи
• Количество позиций переключения: 3 - «вкл.-выкл.-вкл. (альтернатива)»
• Нейтральное положение: да - есть четкая позиция «выключено» между двумя рабочими
• Способ монтажа: DIN-рейка - устанавливается в стандартные щиты без дополнительных креплений
• Модульная ширина: 1 модуль - занимает минимальное место в щите
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от пыли и влаги; подходит только для внутренней установки
• Вид рукоятки: рычаг перекидной - легко переключается одним движением
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Цвет: серый - соответствует стандартному цветовому решению серии KARAT

Совместимость и монтаж

Выключатель-разъединитель ВРТ-63 1П 63А совместим с любыми DIN-рейками типа TS35/7,5 и TS35/15. Установка выполняется путём защёлкивания на рейку - никаких винтов или инструментов не требует. Клеммы предназначены для подключения медных проводов сечением до 16 мм2. Перед подключением обязательно отключите питание и проверьте отсутствие напряжения.

Устройство не имеет автоматического отключения - работает исключительно вручную. Для защиты от перегрузок и коротких замыканий необходимо использовать отдельные автоматические выключатели.

Безопасность и стандарты

Выключатель-разъединитель ВРТ-63 соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Серия KARAT прошла испытания на механическую прочность и термическую устойчивость. IP20 гарантирует защиту от случайного прикосновения к токоведущим частям, но не допускает установку во влажных помещениях, на улице или в местах с высокой запылённостью.

Преимущества

• Чёткое трёхпозиционное переключение снижает риск ошибок при работе с несколькими цепями
• Наличие нейтрального положения обеспечивает явное визуальное подтверждение отключения
• Компактный формат (1 модуль) экономит место в щите
• Долгий срок службы - до 15 лет при правильной эксплуатации
• Совместим с широким спектром компонентов серии KARAT

Ограничения применения

• Не предназначен для работы с постоянным током (DC) - только переменный ток 50 Гц
• IP20 не позволяет применять в сырых, пыльных или наружных условиях
• Не имеет функции автоматического отключения - нельзя использовать вместо автомата
• Подходит только для нагрузок до 63 А - при большей мощности требуется более мощный аппарат
• Не содержит сигнализирующих элементов - невозможно определить состояние цепи удалённо

Примеры использования

• Переключение между основной и резервной линией питания для системы освещения эвакуационных выходов
• Отключение группы розеток в квартире перед ремонтом без отключения всего этажа
• Ручное переключение питания на оборудование в мастерской (например, сварочный аппарат ↔ точило)
• Локальный контроль доступа к энергии в учебных классах или лабораториях

Практические советы

• При выборе места установки убедитесь, что рядом достаточно свободного пространства для свободного движения рычага - он не должен задевать другие устройства
• Обязательно используйте пломбы или замки на рычаге, если устройство применяется в местах, где недопустимо случайное включение
• Проверяйте плотность затяжки клемм после первого включения - при нагреве контакт может немного ослабнуть
• Не используйте этот выключатель для управления двигателями или мощными индуктивными нагрузками без предварительного согласования с проектом - возможны скачки тока при переключении
• Для удобства обслуживания рекомендуется подписывать каждую позицию переключения («Основная сеть», «Резерв», «Выключено»)
