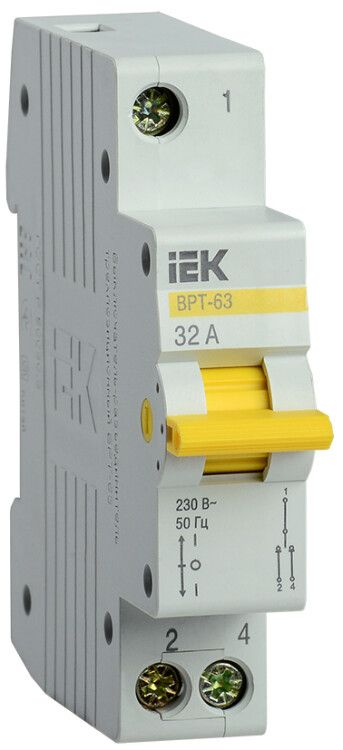

Выключатель нагрузки (рубильник) трехпозиционный ВРТ-63 1п 32А | MPR10-1-032 IEK

Выключатель-разъединитель трехпозиционный ВРТ-63 от IEK - устройство для безопасного отключения и переключения однополюсных цепей переменного тока. Артикул mpr10-1-032 рассчитан на ток 32 А и монтируется на DIN-рейку, что делает его удобным решением для распределительных щитов в жилых и общественных зданиях.

Назначение и область применения

Выключатель-разъединитель ВРТ-63 используется для ручного отключения и переключения электрических цепей. Он позволяет изолировать участок сети - например, группу розеток, освещения или бытового оборудования - для обслуживания, ремонта или аварийного отключения. Устройство подходит для установки в этажных и квартирных щитках, где требуется надежное физическое отключение питания без автоматической защиты.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузки типичных бытовых цепей (электроплиты, нагреватели, мощные розеточные группы)
• Номинальное напряжение: 230 В - предназначено для однофазных сетей 220–240 В
• Род тока: переменный (AC), частота 50 Гц
• Количество полюсов: 1 - управляет одной фазой
• Количество позиций переключения: 3 - положения “Вкл.”, “Выкл.”, “Вкл. (другая цепь)”
• Функция переключения: двухнаправленная - позволяет выбирать между двумя источниками или нагрузками
• Способ монтажа: на DIN-рейку шириной 1 модуль (17,5 мм)
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от пыли и влаги; требует установки внутри закрытого щита
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Цвет корпуса: серый - соответствует стандартному цвету компонентов серии KARAT

Совместимость и монтаж

Выключатель-разъединитель ВРТ-63 совместим с любыми DIN-рейками стандарта EN 60715. Монтаж выполняется путём защёлкивания на рейку - никаких болтов или сверления не требуется. Подключение проводов осуществляется через винтовые зажимы, допускающие сечение до 16 мм2 медного провода. Для правильной работы важно обеспечить доступ к рычагу управления - он не должен быть заблокирован другими элементами в щите.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для выключателей-разъединителей. Отличается высокой механической прочностью и устойчивостью к искрообразованию при отключении индуктивных нагрузок. IP20 не обеспечивает защиту от брызг или пыли - поэтому применение вне электрошкафа запрещено.

Преимущества

• Чёткая визуальная индикация состояния: рычаг в вертикальном положении = “выключено”, в горизонтальном = “включено”
• Простота замены: один модуль занимает мало места в щите
• Надёжная контактная группа - рассчитана на многократные коммутации даже при индуктивных нагрузках
• Совместим с продукцией серии KARAT - легко сочетается с автоматическими выключателями, УЗО и другим оборудованием IEK

Ограничения применения

• Не является автоматическим выключателем - не защищает от перегрузок и КЗ
• Не применяется в цепях постоянного тока
• Не подходит для открытой установки - IP20 не защищает от влаги, пыли и внешних воздействий
• Не имеет сигнализирующих контактов - нельзя использовать для удалённого контроля состояния
• Не рекомендуется для частого ручного переключения более 10 раз в день - снижает срок службы контактов

Примеры использования

• Отключение группы розеток на кухне перед заменой плиты
• Переключение между основным и резервным источником питания (например, сеть / генератор)
• Локальное отключение световой цепи в подвале или на лестничной клетке
• Обеспечение безопасности при проведении работ в щитовой - физическая изоляция цепи

Практические советы

• Выбирайте этот выключатель-разъединитель только тогда, когда нужна именно ручная изоляция цепи - для автоматической защиты используйте автоматический выключатель
• При проектировании учтите, что ВРТ-63 занимает 1 модуль - планируйте место рядом с УЗО и автоматами
• Подключайте провода плотно - слабый контакт при 32 А вызывает перегрев
• Не устанавливайте в местах с повышенной влажностью (ванная, баня) - даже если щит герметичен, IP20 недостаточен
• Проверьте соответствие номинала нагрузки: если потребляемый ток превышает 32 А - выбирайте модель с большим значением
