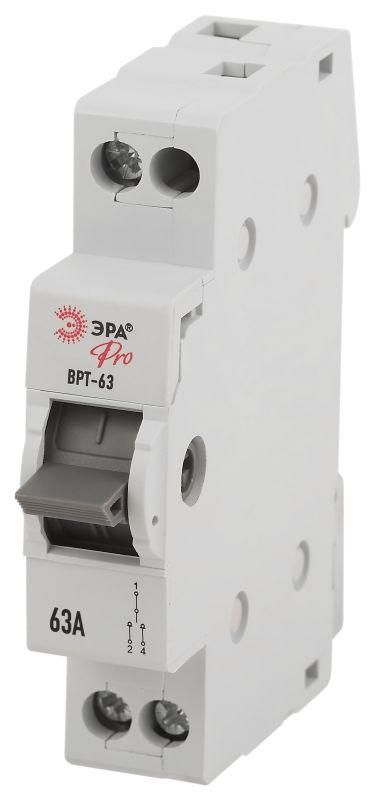

Эра Б0061665 Выключатель-разъединитель трехпозиционный ВРТ-63 PRO VRT63-1-63 1п 63А

Выключатель-разъединитель трехпозиционный ВРТ-63 PRO 63А 1P - устройство для безопасного отключения и изоляции электрической цепи в бытовых и общественных сетях. Бренд ЭРА предлагает эту модель как надежное решение для управления однополюсными нагрузками до 63 А, особенно там, где требуется четкая фиксация положений «вкл/выкл/нейтраль». Артикул б0061665 соответствует серийному исполнению ВРТ-63 PRO.

Назначение и область применения

Выключатель-разъединитель трехпозиционный ВРТ-63 PRO 63А 1P используется для ручного отключения электропитания отдельных групп потребителей - например, освещения, розеточных контуров или оборудования в квартирах, офисах, школах и административных зданиях. Он сочетает функции выключателя и разъединителя: обеспечивает механическую изоляцию цепи при переводе в нейтральное положение, что необходимо для проведения работ по обслуживанию или ремонту.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 63 А
• Количество полюсов: 1
• Число позиций переключения: 2 (вкл / выкл + нейтральное положение 0)
• Отключающая способность при КЗ: 1260 кА - позволяет выдерживать максимальные токи короткого замыкания без повреждения
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Модульная ширина: 1 модуль (17,5 мм)
• Глубина монтажа: 71,5 мм - требует достаточного места внутри распределительного щита
• Количество НРК (нормально разомкнутых контактов): 1
• Способ монтажа: на DIN-рейку
• Имеет нейтральное 0-положение - полностью размыкает цепь и исключает случайное включение

Совместимость и монтаж

Выключатель-разъединитель трехпозиционный ВРТ-63 PRO 63А 1P устанавливается на стандартную DIN-рейку шириной 35 мм. Подходит для компактных распределительных щитов благодаря минимальной модульной ширине. Для правильного монтажа важно соблюдать свободное пространство глубиной не менее 71,5 мм. Устройство совместимо с автоматическими выключателями и УЗО других производителей, установленными на одной рейке. Подключение проводов выполняется через винтовые зажимы - рекомендуется использовать многожильные провода с наконечниками для надежного контакта.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутреннего использования в помещениях. Степень защиты IP20 гарантирует, что корпус предотвращает контакт с токоведущими частями, но не рассчитан на использование во влажных средах или на улице. Отключающая способность 1260 кА соответствует высокому классу защиты от аварийных режимов в современных сетях. Конструкция обеспечивает визуальный контроль состояния - положение рычага показывает, включен ли circuit или находится в нейтрали.

Преимущества

• Наличие нейтрального положения - позволяет полностью изолировать участок сети без необходимости демонтажа проводов
• Высокая отключающая способность - обеспечивает безопасность даже при серьезных авариях
• Компактность - занимает всего один модуль, экономит место в щите
• Простота эксплуатации - удобное переключение одним движением руки
• Совместимость с системами учета и распределения энергии - идеален для квартирных и коллективных щитов

Ограничения применения

• Не предназначена для установки вне помещений - степень защиты IP20 не допускает воздействия влаги и пыли
• Подходит только для однофазных цепей переменного тока - не работает в постоянном токе или трёхфазных системах
• Не является защитным аппаратом - не отключает при перегрузках или КЗ самостоятельно; должен использоваться вместе с автоматическим выключателем
• Не имеет индикации состояния - положение определяется визуально по рычагу

Примеры использования

• Отключение группы розеток перед ремонтными работами в комнате
• Изоляция системы освещения в учебном заведении для планового обслуживания
• Разделение питания на входе в квартиру - позволяет отключить всю домашнюю сеть без вскрытия щита
• Управление питанием теплого пола или кондиционера с возможностью полного отсоединения

Практические советы

• Перед установкой проверьте соответствие номинала устройства (63 А) нагрузке цепи - не используйте для мощных нагревателей выше 14 кВт
• Обязательно применяйте этот выключатель вместе с автоматическим выключателем - он не обеспечивает защиту от перегрузки
• При сборке щита учтите глубину монтажа (71,5 мм); выбирайте корпус с запасом по глубине
• Не путайте с обычным выключателем - здесь есть три фиксированных положения, включая нейтраль
• Для долговечности избегайте частых переключений под нагрузкой - лучше отключать нагрузку автоматом перед переводом в 0-позицию
